Einleitung

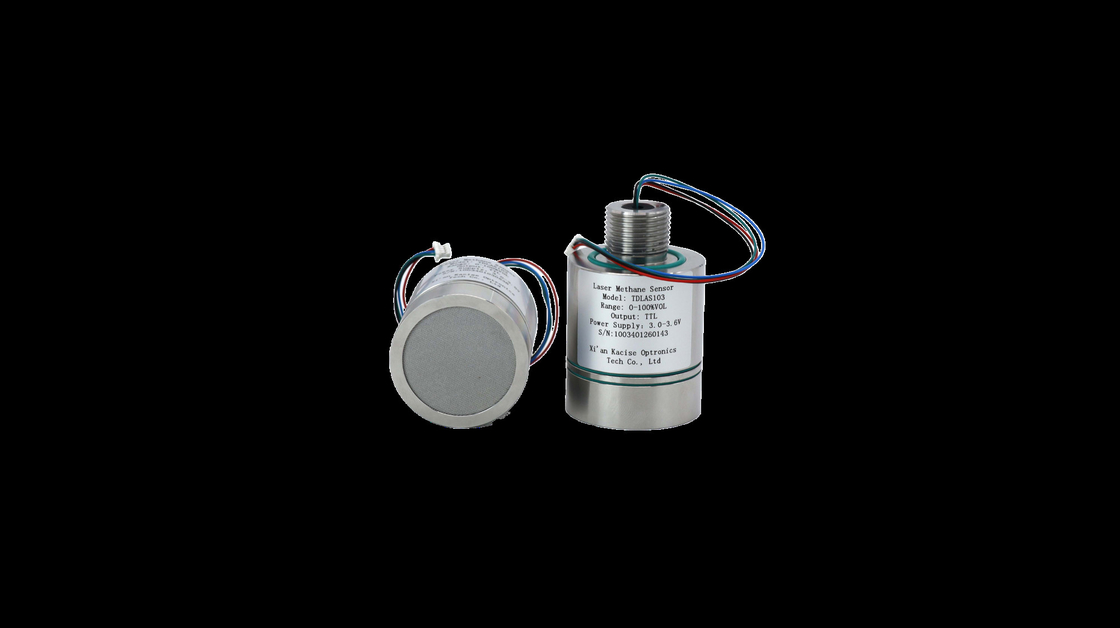

Der mit TD-LAS entwickelte 3,3-Volt-Methansensor setzt auf einen 1653nm-Laser, um Methan durch seine charakteristische "Fingerabdruckspektrum-Absorption" zu erkennen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDurch die Kombination von Techniken der direkten Absorption und Wellenlängenmodulation mit einer optischen Struktur des Typs "N" wird ein langer Absorptionsweg, eine hohe Empfindlichkeit und Präzision erreicht.Der Niedertemperaturlaser und der Fotodetektor, gepaart mit einem Temperaturkompensationsalgorithmus, verbessern ihre Anpassungsfähigkeit an die Umwelt.Die Standardkommunikations- und Installationsmerkmale machen sie für die Methandatenüberwachung in Industrieanlagen weitgehend kompatibel., Bergbau und Untertageanwendungen.
Merkmal
•Hohe Detektionsgenauigkeit
Technik zur direkten und Wellenlängenmodulation in Kombination mit einer Faltoptik, Messfehler ≤ ± 6% Wahrheitswert @ 25°C
•Gute Anpassungsfähigkeit an die Umwelt
Breiter Temperaturkompensationskorrekturalgorithmus, kann -40~+70°C Anwendung erfüllen
•Starke Störungshemmung
Methan "Fingerabdruckspektrum" Laser-Absorptionserkennungstechnologie, Anti-Vergiftung, Anti-Wasserdampf und andere Gasinterferenzen;
•Starker Strukturschutz

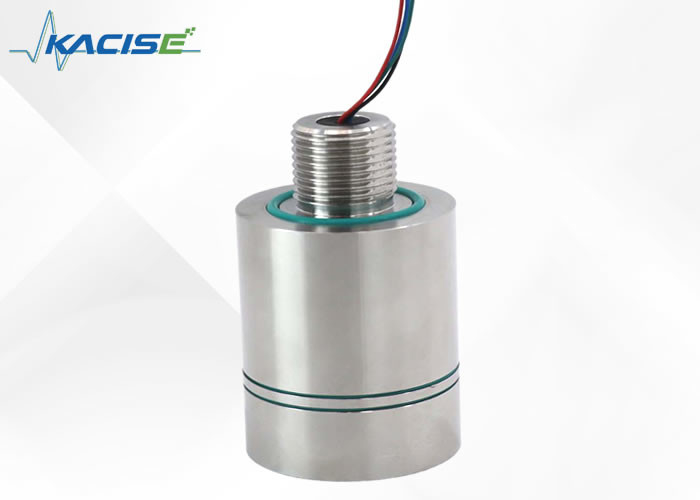

Konstruktion aus Edelstahl, erfüllt die Explosionssicherheitsstufe Exia IIC T6 Ga
•Niedrige Kosten
Lange Lebensdauer, geringer Stromverbrauch, modulares Design, einfach zu integrieren
Abmessungen
Technische Parameter:
| Parameter |
TEchtzeitIch...Indikatoren |
| Messgas |
Methan |
| Meßprinzip |
TD-LAS |
| Erkennungsmodus |
Dispergierend |
| Messbereich |
0-20% VOL (anpassbar) |
| Messfehler @ 25°C |
< +0,06%VOL,0-1%VOL
< + 6%Wirklicher Wert, 1 bis 20% VOL |
| Unterer Nachweisgrenzwert |
00,2% VOL |
| Mindestauflösung |
0.01% VOL |
| Reaktionszeit |
T90<15s |
| Betriebsspannung |
3.0VDC ~ 3,6VDC |
| Durchschnittlicher Betriebsstrom |
< 30 mA |
| Spitzenstrom |
< 210 mA |
| Ausgangsmodus |
Standard-TTL-Serienanschluss |
| Betriebstemperatur |
-40°C bis +70°C |
| Betriebsfeuchtigkeit |
0 ~ 99% RH (Kondensation) |
| Explosionssicherheitsschild |
Ex IICT6 Ga |
| Eigener Sicherheitsparameter |
Die3.3V II:50mA
Pi:0.250W Ci:20uF
- Ich weiß nicht.3.14uH |
| Schutzgrad |
IP-Qualität |
| Produktgewicht |
255 g |
| Abmessungen der Erzeugnisse |
Einheit für die Berechnung der Werte |
Anwendungen:
a) Der Sensor liefert kontinuierlich die gemessene Methankonzentration, gemessene Temperatur, gemessenen Druck, Lasersignalstärke,Betriebstemperatur des Lasers und Fehlercode über den Standard-TTL-Serienanschluss
b) Es verfügt über eine Selbstprüfung, die feststellen kann, ob der Laser, der photoelektrische Detektor und der Spannungsstabilisierungssensor normal sind, was dazu beiträgt, den Fehlerpunkt zu beseitigen.
Kommunikationsoberfläche und Definition
Schnittstellenform: SH1.0mm/4P
Kabellänge: 200 mm
| Zahl |
CGeruch |
Ich...SchnittstelledAbbildung |
| 1 |
Rot |
VCC |
| 2 |
Schwarz |
GND |
| 3 |
Blau |
RX |
| 4 |
Grün |
TX |
Kommunikationsprotokoll
(1) Konfiguration der Kommunikationsoberfläche
UART-Serieanschluss: Baudrate: 115200, Datenbits: 8 bits,
Stopp-Bit: 1 Bit, Paritätsbit: keine Kontrolle
(2) Beschreibung des Kommunikationsprotokolls
| Byteseriennummer |
Funktionscode |
Anzahl der Bytes |
Einheit |
Beispiel |
| 0 |
Kopf des Rahmens |
1 |
- |
Eine |
| 1 bis 7 |
Konzentration |
7 |
% Vol |
+000.00 |
| 8 |
Leerzeichen |
1 |
- |
|
| 9 bis 13 |
Umgebungstemperatur |
5 |
°C |
+23.7 |
| 14 |
Leerzeichen |
1 |
- |
|
| 15 bis 21 |
Umgebungsluftdruck |
7 |
HPa |
1006.22 |
| 22 |
Leerzeichen |
1 |
- |
|
| 23 bis 27 |
Lichtstärke |
5 |
- |
+16.1 |
| 28 |
Leerzeichen |
1 |
- |
|
| 29 bis 35 |
Gewinnkoeffizient |
7 |
- |
B+6.0 |
| 36 |
Leerzeichen |
1 |
- |
|
| 37 bis 38 |
Fehlercode |
2 |
- |
00 |
| 39 |
Leerzeichen |
1 |
- |
|
| 40 bis 41 |
Xor-Checkcode |
2 |
- |
3D |
| 42 |
Rückführungsmerkmal der Beförderung |
1 |
: |
: |
| 43 |
Zeilenbruch |
1 |
|
|
Nachdem der Sensor eingeschaltet ist, durchläuft er eine Vorverarbeitungsphase (6-10s) und beginnt dann, periodisch (1Hz) eine Festlänge-String auszugeben.
Ausgangsstring-Parsierung (Beispiel):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: der Rahmenkopf;
+000.00: Methankonzentrationswert mit zwei Dezimalstellen reserviert, Einheit % vol.
+ 24 Uhr.0: die Umgebungstemperatur in °C;
1006.22: der Umgebungsdruck in der Einheit hPa;
16.1: Laserlichtintensität und Wirkungsbereich 3.6 21.6;
006.0: Vergrößerungsfaktor, Normalbereich 1,0-126.0;
00: Fehlercodes
01: Anomalie des optischen Signals; 02; Umgebungstemperatur oder Anomalie des Drucks; Optisches Signal ist zu stark; 04 Anomalie der Lasertemperatur;
05: Lichtsignal ist zu schwach;
13: xor Überprüfungscode
Fehlercode
| Fehlercode |
Bedeutung |
Fehlercode |
Bedeutung |
| 0 |
Sensor funktioniert ordnungsgemäß |
3 |
Das Lasersignal ist stark. |
| 1 |
Das Signal des Photodetektors ist abnormal. |
4 |
Anomalie der Lasertemperatur |
| 2 |
Temperatur- und Drucksensoren abnormal |
5 |
Das Lasersignal ist zu schwach. |
Vorsichtsmaßnahmen
a) Die Betriebsspannung des Sensors beträgt 3,3 V und die serielle Schnittstellenstufe 3,3 V;
b) der Sensor enthält präzise optische Komponenten, bitte vermeiden Sie heftige Kollisionen;
c) Arbeitsumgebungsbedingungen: -40 °C bis +70 °C
d) Relative Luftfeuchtigkeit 099% RH (nicht kondensiert).
Anmerkung: Die Betriebsspannung des Sensors beträgt 3,3 V. Es ist verboten, die Stromversorgungsspannung von mehr als 3,6 VDC an den Sensor anzuschließen, um eine Schädigung des Sensors zu vermeiden.
Unterstützung und Dienstleistungen
Technische Unterstützung für Gasdetektoren und -sensoren umfasst fachkundige Unterstützung bei der Fehlerbehebung und -lösung, Reparatur- und Wartungsleistungen,und Kalibrierung und Prüfung zur Gewährleistung einer genauen LeistungWir bieten Produkthandbücher und Dokumentation sowie Anleitungen zur Produktauswahl und -anpassung an.
Verpackung und Versand:
Produktverpackung:
Gasdetektor Sensor-Einheit
Benutzerhandbuch
Montage-Hardware
Zertifikat für die Kalibrierung
Versandinformationen:
Erwartete Lieferzeit: 5-8 Werktage
