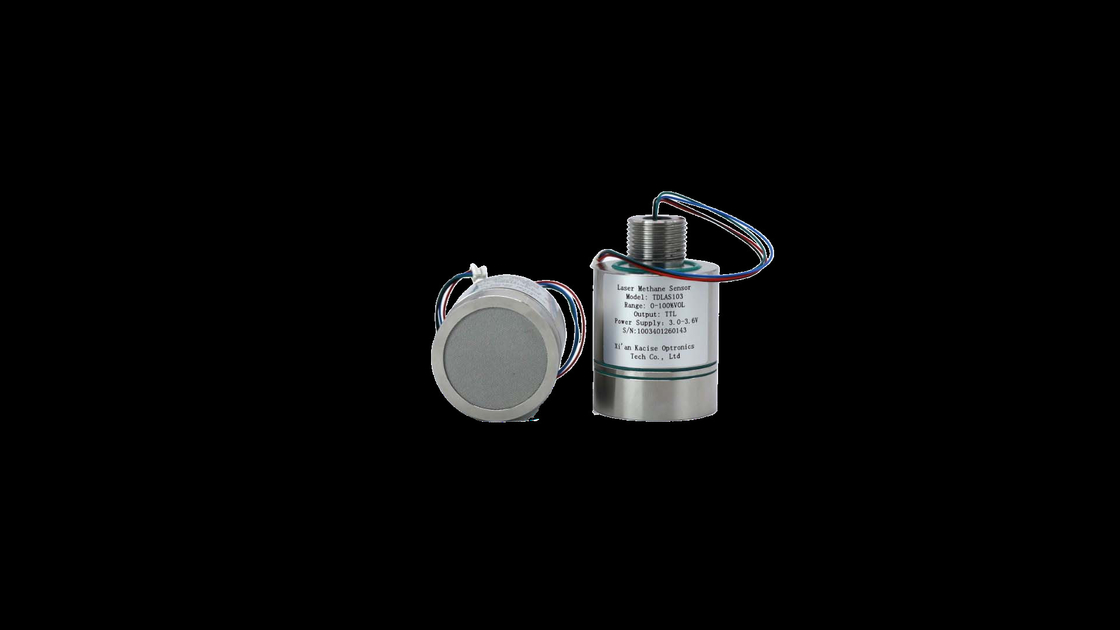

Einleitung
Der 3,3-Volt-Metanlasersensor wurde mit einer synchronisierbaren Diodenlaserabsorptionsspektroskopie (TD-LAS) entwickelt, bei der ein 1653,7 nm-Laser verwendet wird, um Methan über seine unterschiedliche Absorption des "Fingerabdruckspektrums" zu erkennen.Es ist gegen Störungen durch Wasserdampf oder andere Gase beständig.Durch die Kombination von direkter Absorption und Wellenlängenmodulationstechnologie und die Verwendung einer optischen Pfadstruktur des Typs "N" wird ein langer Absorptionsweg erreicht, der eine hohe Empfindlichkeit und Präzision gewährleistet.Der Sensor verfügt auch über einen NiedertemperaturlaserDie Anwendungsmöglichkeiten sind durch die Standardisierung der Schnittstelle und des Kommunikationsprotokolls verbessert.Diese Kernkomponente von Methandetektoren eignet sich hervorragend für Anwendungen in unterirdischen Räumen, der Gastronomie, der chemischen Industrie und der Kohlengruben für die Gasleckage und -alarme.
Merkmal
•Hohe Detektionsgenauigkeit
Technik zur direkten und Wellenlängenmodulation in Kombination mit einer Faltoptik, Messfehler ≤ ± 6% Wahrheitswert @ 25°C
•Gute Anpassungsfähigkeit an die Umwelt
Breiter Temperaturkompensationskorrekturalgorithmus, kann -40~+70°C Anwendung erfüllen
•Starke Störungshemmung
Methan "Fingerabdruckspektrum" Laser-Absorptionserkennungstechnologie, Anti-Vergiftung, Anti-Wasserdampf und andere Gasinterferenzen;

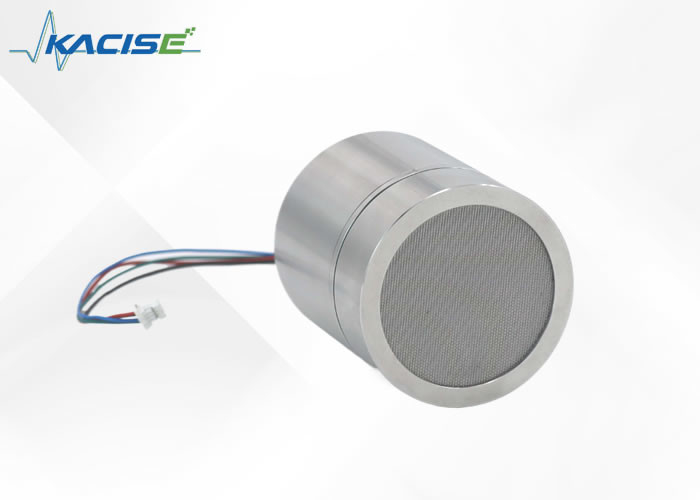

•Starker Strukturschutz
Konstruktion aus Edelstahl, erfüllt die Explosionssicherheitsstufe Exia IIC T6 Ga
•Niedrige Kosten
Lange Lebensdauer, geringer Stromverbrauch, modulares Design, einfach zu integrieren
Abmessungen
Technische Parameter:
| Parameter |
TEchtzeitIch...Indikatoren |
| Messgas |
Methan |
| Meßprinzip |
TD-LAS |
| Erkennungsmodus |
Dispergierend |
| Messbereich |
0-20% VOL (anpassbar) |
| Messfehler @ 25°C |
< +0,06%VOL,0-1%VOL
< + 6%Wirklicher Wert, 1 bis 20% VOL |
| Unterer Nachweisgrenzwert |
00,2% VOL |
| Mindestauflösung |
0.01% VOL |
| Reaktionszeit |
T90<15s |
| Betriebsspannung |
3.0VDC ~ 3,6VDC |
| Durchschnittlicher Betriebsstrom |
< 30 mA |
| Spitzenstrom |
< 210 mA |
| Ausgangsmodus |
Standard-TTL-Serienanschluss |
| Betriebstemperatur |
-40°C bis +70°C |
| Betriebsfeuchtigkeit |
0 ~ 99% RH (Kondensation) |
| Explosionssicherheitsschild |
Ex IICT6 Ga |
| Eigener Sicherheitsparameter |
Die3.3V II:50mA
Pi:0.250W Ci:20uF
- Ich weiß nicht.3.14uH |
| Schutzgrad |
IP-Qualität |
| Produktgewicht |
255 g |
| Abmessungen der Erzeugnisse |
Einheit für die Berechnung der Werte |
Kommunikationsoberfläche und Definition
Schnittstellenform: SH1.0mm/4P
Kabellänge: 200 mm
| Zahl |
CGeruch |
Ich...SchnittstelledAbbildung |
| 1 |
Rot |
VCC |
| 2 |
Schwarz |
GND |
| 3 |
Blau |
RX |
| 4 |
Grün |
TX |
Kommunikationsprotokoll
(1) Konfiguration der Kommunikationsoberfläche
UART-Serieanschluss: Baudrate: 115200, Datenbits: 8 bits,
Stopp-Bit: 1 Bit, Paritätsbit: keine Kontrolle
(2) Beschreibung des Kommunikationsprotokolls
| Byteseriennummer |
Funktionscode |
Anzahl der Bytes |
Einheit |
Beispiel |
| 0 |
Kopf des Rahmens |
1 |
- |
Eine |
| 1 bis 7 |
Konzentration |
7 |
% Vol |
+000.00 |
| 8 |
Leerzeichen |
1 |
- |
|
| 9 bis 13 |
Umgebungstemperatur |
5 |
°C |
+23.7 |
| 14 |
Leerzeichen |
1 |
- |
|
| 15 bis 21 |
Umgebungsluftdruck |
7 |
HPa |
1006.22 |
| 22 |
Leerzeichen |
1 |
- |
|
| 23 bis 27 |
Lichtstärke |
5 |
- |
+16.1 |
| 28 |
Leerzeichen |
1 |
- |
|
| 29 bis 35 |
Gewinnkoeffizient |
7 |
- |
B+6.0 |
| 36 |
Leerzeichen |
1 |
- |
|
| 37 bis 38 |
Fehlercode |
2 |
- |
00 |
| 39 |
Leerzeichen |
1 |
- |
|
| 40 bis 41 |
Xor-Checkcode |
2 |
- |
3D |
| 42 |
Rückführungsmerkmal der Beförderung |
1 |
: |
: |
| 43 |
Zeilenbruch |
1 |
|
|
Nachdem der Sensor eingeschaltet ist, durchläuft er eine Vorverarbeitungsphase (6-10s) und beginnt dann, periodisch (1Hz) eine Festlänge-String auszugeben.
Ausgangsstring-Parsierung (Beispiel):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: der Rahmenkopf;
+000.00: Methankonzentrationswert mit zwei Dezimalstellen reserviert, Einheit % vol.
+ 24 Uhr.0: die Umgebungstemperatur in °C;
1006.22: der Umgebungsdruck in der Einheit hPa;
16.1: Laserlichtintensität und Wirkungsbereich 3.6 21.6;
006.0: Vergrößerungsfaktor, Normalbereich 1,0-126.0;
00: Fehlercodes
01: Anomalie des optischen Signals; 02; Umgebungstemperatur oder Anomalie des Drucks; Optisches Signal ist zu stark; 04 Anomalie der Lasertemperatur;
05: Lichtsignal ist zu schwach;
13: xor Überprüfungscode
Fehlercode
| Fehlercode |
Bedeutung |
Fehlercode |
Bedeutung |
| 0 |
Sensor funktioniert ordnungsgemäß |
3 |
Das Lasersignal ist stark. |
| 1 |
Das Signal des Photodetektors ist abnormal. |
4 |
Anomalie der Lasertemperatur |
| 2 |
Temperatur- und Drucksensoren abnormal |
5 |
Das Lasersignal ist zu schwach. |
Unterstützung und Dienstleistungen
Unsere Gasdetektor-Sensor-Dienstleistungen umfassen fachkundige Hilfe bei Fehlerbehebung und Reparaturen sowie Wartung, Kalibrierung und Tests, um einen präzisen Betrieb zu gewährleisten.Wir liefern Produkthandbücher und DokumentationWir wollen Ihnen erstklassige Dienstleistungen anbieten, um sicherzustellen, dass Ihre Gasmelder effektiv und zuverlässig funktionieren.
Verpackung und Versand:
Produktverpackung:
Gasdetektor Sensor-Einheit
Benutzerhandbuch
Montage-Hardware
Zertifikat für die Kalibrierung
Versandinformationen:
Erwartete Lieferzeit: 5-8 Werktage
