KDF1300 Ultraschall-Doppler-Durchflussmesser

1.Einleitung

Der Ultraschall-Doppler-Durchflussmesser basiert auf dem Doppler-Effekt. Die Sonde sendet einen Strahl von Ultraschallwellen schräg nach oben. Die Ultraschallwellen propagieren sich in der Flüssigkeit.Die Flüssigkeit kann Verunreinigungen wie Blasen oder Partikel enthalten (es kann davon ausgegangen werden, dass die Verunreinigungen in der Flüssigkeit die gleiche Geschwindigkeit wie der Wasserstrom haben)Wenn die Ultraschallwellen mit den Verunreinigungen in der Flüssigkeit in Berührung kommen, erzeugen die reflektierten Ultraschallwellen eine Dopplerfrequenzverschiebung Δf.Die Doppler-Frequenzverschiebung Δf ist proportional zur StrömungsgeschwindigkeitDie Durchflussgeschwindigkeit der Flüssigkeit kann durch Messung der Doppler-Frequenzverschiebung Δf gemessen werden.

2.Technische Spezifikation

3.Abmessungen

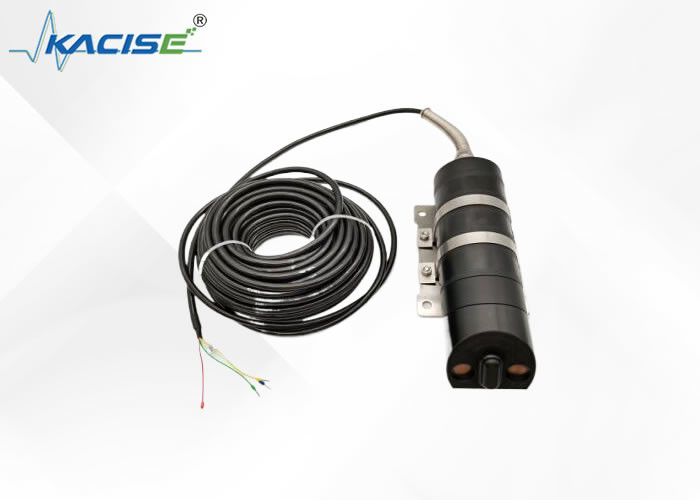

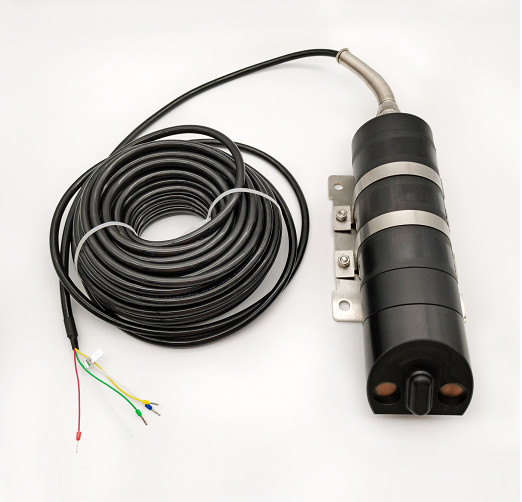

3.1 Produktbild

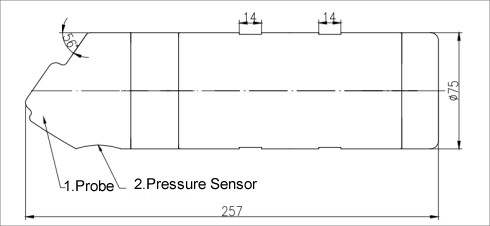

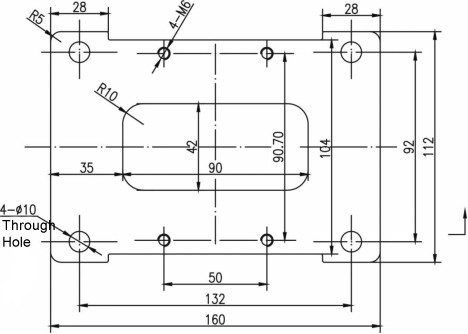

3.2 Strukturelle Abmessungen

4.Anwendung

Ein Ultraschall-Doppler-Durchflussmesser ist ein Gerät, das zur Messung der Wasserflussraten in Rohren, Kanälen oder Flüssen verwendet wird.

• Überwachung von Hochwasserkatastrophen
• Messung der Abwasserentladung
• Überwachung natürlicher Flüsse
• Wasserversorgungs- und Abwassersysteme für Kommunen
• Wasserverlust- und Infiltrationsverfolgung
• Bewässerungsprozesskontrolle
• Flussmündungs- und Gezeitenstudien
• Fischerei und Gewässerbewahrung
• Erforschung der Küstenerosion
• Überwachung des Abflusses
• Beurteilung der Abwässerung der Straße
• Kanalströmungsstudien
• Überwachung von Flussprozessen

5.Leitung

Stromkabel:

Ein roter Draht, der an den positiven Pol der Stromversorgung angeschlossen ist (12V+ oder 24V+);

grüner Draht, der an den Negativpol der Stromversorgung angeschlossen ist (12V- oder 24V-);

Signalleitung:

Weißes Draht, das mit RS485A (T/R+) verbunden ist;

Gelber Draht mit RS485B verbunden (T/R-);

Durchsichtige Luftleitung:

※Es muss unbeeinträchtigt von der Atmosphäre gehalten werden und beim Einbau auf Schutz achten., vor allem bei Durchgang durch das Gießrohr ist es notwendig, es vor dem Gießen mit Klebeband zu schützen, um ein Wasserdurchdringen zu vermeiden.Es kann Wassertiefefehler und andere Phänomene verursachen..

Der durchsichtige Luftkanal darf nicht gefaltet werden und der Biegewinkel darf bei der Schleifung des Rohres < 90° sein.
