Hochgenaue Drucksensoren Messdruckeinheit Modell 435 060-P468-01 060-P468-02

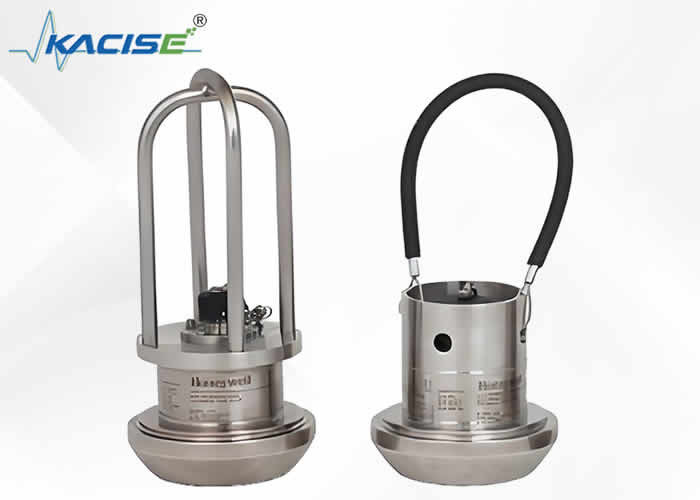

Drucksensoren des Modells 435

060-P468-01
Modell 435 Wing Union Drucksensor, 5000 psi, ±0,1 % FSS-Genauigkeit, Temperaturkompensation, interner Verstärker, kompatibel mit der MS-Serie mit 4-Stift-Elektrogermination (32A-14S-2P-10-M2),Weco® 1502 Drucköffnung, 4-Stift-Standardverkabelung, 5-Punkte-Kalibrierung,und Inconel® X-750 benetzt Diaphragma Modelle 434/435/437 Wing Union/Hammer Union Drucksensoren sind für anspruchsvolle Öl- und Gasanwendungen sowie Stimulations- und Zirkulationssysteme konzipiertSie sind als ganz geschweißte, rostfreie Stahlanlage konstruiert, wobei das Sensordiaphragma und die Flügelverbindung als ein Teil bearbeitet werden.die hermetische Integrität gewährleistet und Medienleckagen gegenüber mehrteiligen Teilen minimiert. Das isolierte Druckmessdiaphragma minimiert die Nullverschiebung während des Hämmels und eliminiert die langfristige Signalverschiebung im Feld.und 2202 Wing Union-kompatible Armaturen aus Inconel® X-750, oder optionales NACE-konformes Inconel® 718, das eine Verwendung mit Schleif- und Korrosionsmitteln ermöglicht.Die von Honeywell entwickelte elektrische Verbindung aus Edelstahl sorgt für eine verbesserte SekundärdruckbindungSpezielle Montageprozesse sorgen für eine erhöhte Schlag- und Vibrationsfähigkeit für eine zuverlässige Leistung im Feld.
060-P468-02
Modell 435 Wing Union Drucksensor, 10000 psi, ±0,1 % FSS-Genauigkeit, Temperaturkompensation, interner Verstärker, kompatible 4-Stift-Elektrische Endung der MS-Serie (32A-14S-2P-10-M2),Weco® 1502 Drucköffnung, 4-Stift-Standardverkabelung, 5-Punkte-Kalibrierung,und Inconel® X-750 benetzt Diaphragma Modelle 434/435/437 Wing Union/Hammer Union Drucksensoren sind für anspruchsvolle Öl- und Gasanwendungen sowie Stimulations- und Zirkulationssysteme konzipiertSie sind als ganz geschweißte, rostfreie Stahlanlage konstruiert, wobei das Sensordiaphragma und die Flügelverbindung als ein Teil bearbeitet werden.die hermetische Integrität gewährleistet und Medienleckagen gegenüber mehrteiligen Teilen minimiert. Das isolierte Druckmessdiaphragma minimiert die Nullverschiebung während des Hämmels und eliminiert die langfristige Signalverschiebung im Feld.und 2202 Wing Union-kompatible Armaturen aus Inconel® X-750, oder optionales NACE-konformes Inconel® 718, das eine Verwendung mit Schleif- und Korrosionsmitteln ermöglicht.Die von Honeywell entwickelte elektrische Verbindung aus Edelstahl sorgt für eine verbesserte SekundärdruckbindungSpezielle Montageprozesse sorgen für eine erhöhte Schlag- und Vibrationsfähigkeit für eine zuverlässige Leistung im Feld.

Wert für die Kunden

Langlebig:Weco® Wing Union-kompatible Armaturen sind aus Inconel® X-750 oder optionalem NACE-konformem Inconel® 718 bearbeitet, so dass sie mit abrasiven und ätzenden Medien verwendet werden können.Schutzkäfigoption bietet elektrischen Anschlussschutz.
Zuverlässig:Vollgeschweißte, rostfreie Baugruppe, Stoß-/Vibrationswerte und isolierte Druckmessdiaphragma erhöhen die Zuverlässigkeit.
Genau:Die Option mit hoher Genauigkeit bietet Vertrauen in den tatsächlich gemessenen Druckwert, insbesondere bei kleineren Druckänderungen, wodurch die Bohroperation bei Bedarf angepasst werden kann.
Verfügbarkeit und Service:Durch die weltweite Fertigung und Unterstützung kann Honeywell schnell maßgeschneiderte Produkte bereitstellen und Kunden dabei unterstützen, die Projektzeiten einzuhalten.

Produktmerkmale

KENNDATEN

• Hohe Genauigkeit ±0,1 % FSS BFSL (Modell 435); Standardgenauigkeit ±0,2 % FSS BFSL (Modelle 434/435/437)
• mit einer Breite von mehr als 20 mm,
• Drucköffnungen mit Standardöffnung (Modell 434/435) und Breitöffnung (Modell 437) zur Unterstützung von Medienmischungen mit hoher Viskosität
• Inconel® X-750 oder Inconel® 718 (NACE-konform) benetzte Teile bieten zusätzliche Haltbarkeit bei Schleif- oder korrosive Medien
• Mehrfache elektrische Steckverbinder unterstützt
• Die Option zur hochgenauen Shunt-Kalibrierung ermöglicht es den Benutzern, das Versetzungssignal im Feld zu validieren und sicherzustellen, dass der Sensor aktiv an das System angeschlossen ist.Eins- und Zwei-Draht-Optionen verfügbar
• Schutzkäfigoption bietet zusätzlichen elektrischen Anschlussschutz und erhöht die Haltbarkeit
• RFI/EMI geschützt
• Eigentlich sicher: CFMUS/ATEX/IEC Ex-Zertifizierung
• CE-Zulassung

Anwendungsbereitschaft

• Säurehemmende Wirkung
• Schluckversorger
• Fracking und Zement
• Messung während des Bohrens (MWD)
• Schlammpumpen / Schlammholzgewinnung
• Entwicklung und Gewinnung neuer Brunnen
• Öl- und Gasbohrungen
• Dienstleistungs- und Zementfahrzeuge
• Standpipe
• Stimulation
• Messung des Brunnenkopfes

Parameter
