Schwimmbereichsschalter mit 100MΩ Isolationswiderstand und 10W, 30W, 50W Kontaktkapazitäten für 1 Million Arbeitszeiten

Schwimmer-Niveauschalter mit Kontaktkapazitäten von 10 W, 30 W und 50 W

Produkteinführung

Der Schwimmer-Niveauschalter bietet vielseitige Kontaktkapazitäten von 10 W, 30 W und 50 W. Es wurde entwickelt, um Flüssigkeitsstände in verschiedenen Umgebungen genau zu erkennen. Der Schalter funktioniert über einen Schwimmer, der sich mit dem Flüssigkeitsstand bewegt und die Kontakte entsprechend öffnet oder schließt. Es eignet sich für verschiedene Anwendungen, von kleinen Haushaltswassertanks bis hin zu Industrietanks. Dank seiner vielfältigen Kontaktkapazitäten kann er unterschiedliche Lasten bewältigen, was ihn zu einer zuverlässigen Wahl für die Steuerung von Pumpen, Motoren oder anderen Geräten macht und ein effizientes Flüssigkeitsstandmanagement und Systemschutz gewährleistet.

Technische Parameter

Kontaktkapazität: 10 W, 30 W, 50 W

Schaltstrom: 0,5 A

Schaltspannung: 220 VAC/24 VDC

Isolationswiderstand: > 100 MΩ

Arbeitsleben: 1 Million Mal

Arbeitsdruck: 1,0–3,0 MPa

Arbeitstemperatur: SUS: -20～200℃ PP: -10～80℃

Mittleres spezifisches Gewicht: >0,55

Produktmaterial: SUS304/SUS316/PP/PE/PTFE

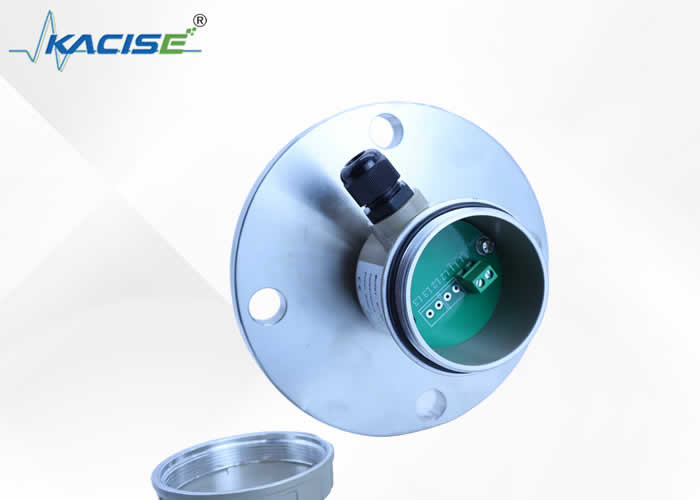

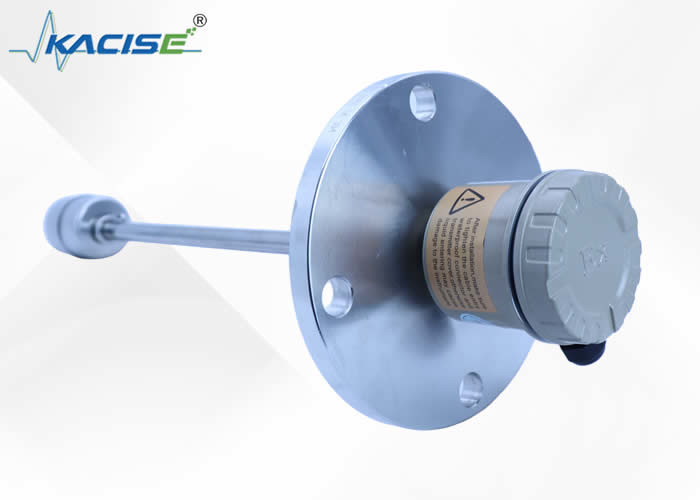

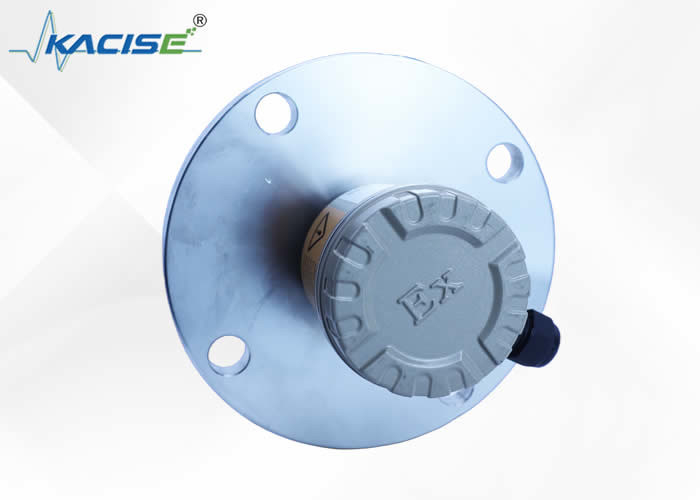

Produktdiagramm

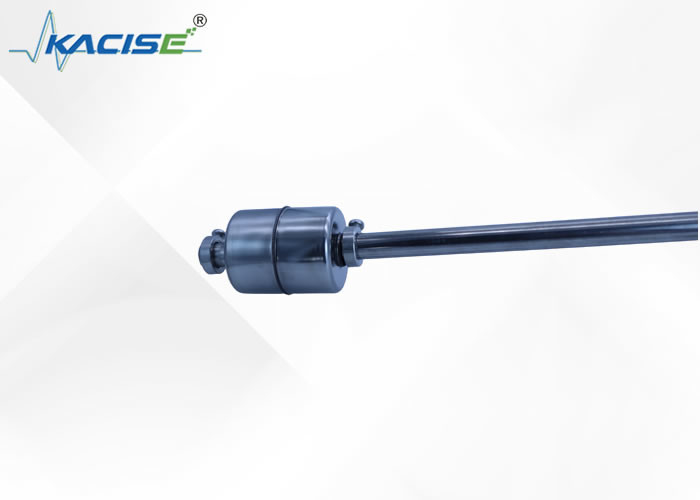

Pleuelschwimmer	Beispieldiagramm des Pleuelschwimmers

Installations- und Bedienungsanleitung

Die Installationsposition sollte vom Wassereinlass ferngehalten werden, da es sonst aufgrund des Wassereinlasses zu Fehlfunktionen des Schalters kommen kann.

Wenn der Schalter an der Betonbeckenwand installiert wird, kann eine L-förmige Winkelstahlhalterung hinzugefügt werden.

Wenn der Schalter im Rührbereich installiert wird, kann ein wellensicheres Rohr oder eine wellensichere Schallwand installiert werden.

Wählen Sie ein Flanschverbindungsrohr mit einem Innendurchmesser, der größer als der Durchmesser der schwimmenden Kugel ist.

Das spezifische Gewicht der zu messenden Flüssigkeit muss größer sein als das der schwimmenden Kugel.

Kunststoffmaterialien eignen sich für saure und alkalische Flüssigkeiten, während Metallmaterialien für Hochtemperaturflüssigkeiten wie Heizöl geeignet sind.

Der Angriffspunkt der schwimmenden Kugel wurde werkseitig entsprechend den Bestellanforderungen des Kunden eingestellt. Bitte passen Sie die Position des schwebenden Balls nicht nach Belieben an.

Die angeschlossene Belastbarkeit darf die Belastbarkeit des Ausgangspunktes nicht überschreiten.
