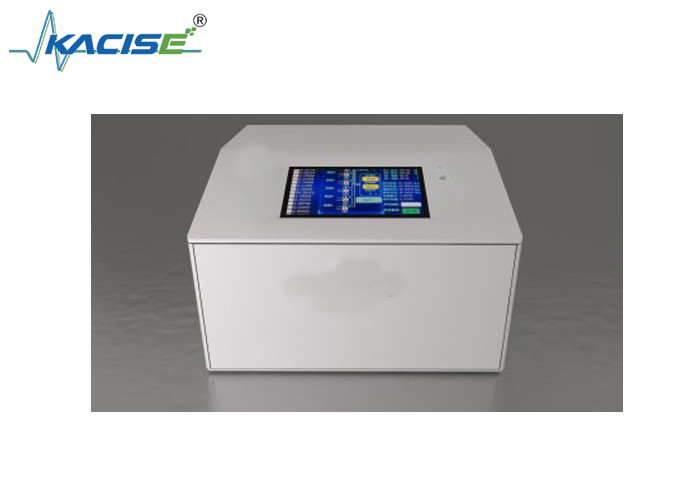

KTG101 Portable Chromatographischer Analyzer für die Prozessanalyse von Erdgas.

Der tragbare Chromatographie-Analysator KTG101 wird zur Prozessanalyse von Erdgas eingesetzt.

Einleitung

Der Chromatographie-Analysator der KTG101-Serie verwendet das fortschrittliche Etch-Verfahren, um die Steuerung des Gaskreislaufs stabiler zu machen und hat eine niedrige Betriebskosten.lange AnalysezeitDas Gerät verfügt über eine Systemvorhersage- und Diagnosefunktion und ist einfach zu bedienen.Bequem zu bedienenDerzeit wird es in der Erdöl- und Erdgasindustrie weit verbreitet und wird von einer großen Anzahl von Anwendern gelobt.

Produktanwendungen

• Erdgas: Analyse von Alkanen, Kohlenwasserstoffen, Formaldehyd und Analyse von Produkten in den CNG- und LNG-Prozessen
• Petrochemische Industrie: Analyse von Ethylen, Polyethylen, Raffineriegas, LPG und Reinheit
• Kohlekemische Industrie: Vollkomponentenanalyse von Kohlengas, Synthesegas, gereinigtem Gas usw. oder kontinuierliche Analyse eines bestimmten Schlüsselgases
• Andere: Analyse von Dauergasen, Umweltgasen und Reinheitsanalyse von Gasen wie Stickstoff, Wasserstoff und Helium in Industriegasen

Produktmerkmale

• Brandneues Design, kompakter, zuverlässiger und genauer
• GC für die Übergabe-/Messqualität in der Kalorienkapazität und der Komponentenanalyse
• Wirtschaftlichere Installations- und Betriebskosten
• Vollständige Komponentenanalyse, die alle Komponenten von Erdgas bis zu C12+ und H2S+H2 analysieren kann
• Schnelle Analysegeschwindigkeit, die Messung aller Bestandteile von Erdgas bis C6+ dauert weniger als 60 Sekunden
• Kleines Volumen, sehr wenig Platz, etwa so groß wie ein Computergehäuse
• Hohe Empfindlichkeit, 1-5 ppm
• Unterstützung des Austauschs interner Komponenten des Moduls - Einspritzanschluss, chromatographische Spalte, Detektor usw.
• Schneller Austausch von Kanalmodulen, flexibler Wechsel von Konfigurationen
• Einführung der fortschrittlichsten EPC-Technologie, wodurch die Steuerung des Gaskreislaufs stabiler wird
• Einfaches, wirtschaftliches und effizientes Upgrade, direktes Upgrade von 1 oder 2 Kanälen auf 6 Kanäle
• Sparen Sie Trägergas und Elektrizität, was 10% des Verbrauchs eines herkömmlichen GC beträgt. Eine 40L-Flasche mit Trägergas kann mehr als 12 Monate verwendet werden

Hauptindikatoren

Wiederholbarkeit: 0,01%

Genauigkeit: ≤ 0,1%FS

Berechnete Werte: Wärmeverbrauch, Dichte, Kompressionsfaktor usw. (gemäß ISO6976 oder GPA-Normen, Z nach AGA 8)

Betriebstemperatur: -20°C bis 50°C ((-4°F bis 122°F)

Speichertemperatur: -30°C bis 60°C ((-22°F bis 140°F)

Gesamtmaße: 320×290×190 mm (Länge * Breite * Höhe)

Gewicht: ca. 32 kg

Analyseleistung

Analysezeit: für C6+ weniger als 60 Sekunden

Druckregelung: mit elektronischer Trägergasdruckregelung

Thermostatischer Ofen: Schlüsselkomponenten wie Chromatographie, Detektor und Probenahme werden alle in den Thermostatschrank gelegt, der eine Temperaturüberhitzungsschutzfunktion hat.

Die Haupteinheit des Chromatographieanalysators kann Informationen wie Gaskomponenten, Kompressionsfaktor, Wärmeverbrauch und Dichte vor Ort anzeigen.und kann den Display-Inhalt auswählen und den Display-Modus per Touch konfigurierenEs verfügt über eine leistungsstarke Aufzeichnungs- und Speicherfunktion mit historischen Aufzeichnungen von mindestens 12 Monaten, einschließlich Kalibrierungs- und Datenergebnisunterlagen usw.

Kommunikationsfunktionen

Kommunikationsschnittstellen: 2 RS485, 2 RS232 und ein RJ45

Analogschnittstellen: 16 Kanäle von 4 ‰ 20 mA (erweiterbar)

Kommunikationsprotokolle: Modbus RTU, TCP/IP-Protokolle

Digitale Schnittstellen: Bis zu 8 digitale Ausgänge, einschließlich umfassender chromatographischer Alarme, automatischer Kalibriersteuerung usw.

Betriebsschnittstelle

Für die Anzeige und Berührung wird der 7" große Bildschirm DGUS in echter Farbe K600+65k eingesetzt, der alle gemessenen und berechneten Komponenten sowie die wichtigsten chromatographischen Steuerparameter anzeigen kann.Funktionen wie automatische/manuelle Einstellung der Parameter des Chromatographen.

Dienstleistungstechnik

Stromversorgung: 220VAC 50Hz Trägergas: He oder H2 oder N2 oder Ar

Verbrauch: weniger als 10 ml/min Reinheit: 99,995% und mehr
