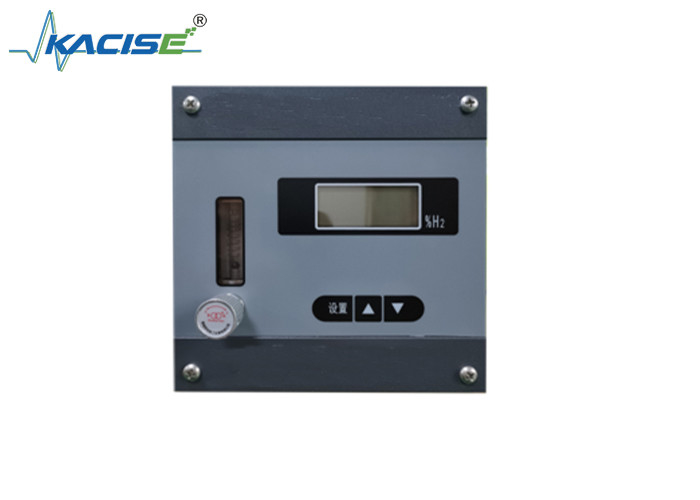

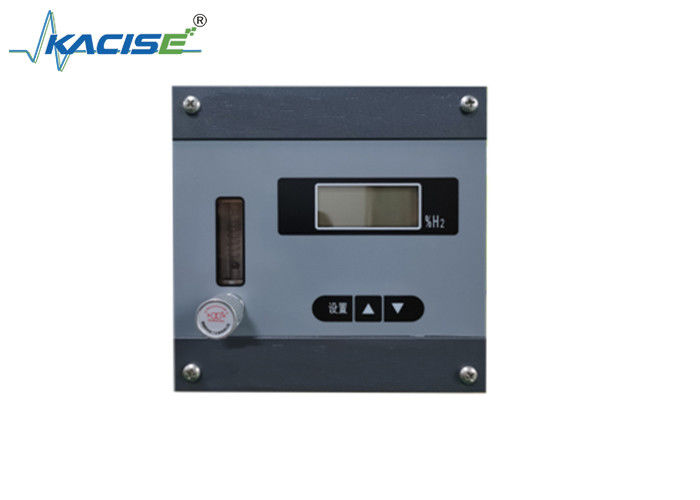

KTG122 Wasserstoff-zu-Sauerstoff-Analysator zur Wasserstoff- und Sauerstoffproduktion aus Wasserelektrolyse

KTG122 Wasserstoff-zu-Sauerstoff-Analysator zur Wasserstoff- und Sauerstoffproduktion aus Wasserelektrolyse

Einleitung

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis, Düngemittelproduktion, petrochemische Industrie, Lufttrennung und biologische Gärung.

Grundprinzip

Dieses Gerät verwendet einen elektrochemischen Sensor mit drei Elektroden, der aus einer Arbeitselektrode, einer Referenzelektrode und einer Hilfselektrode besteht und zwei Schaltkreise bildet.Ein Schaltkreis ist für den Reaktionsprozess der Elektroden, und der andere ist ein elektronischer Schaltkreis, der den von Elektronen gebildeten Strom überträgt.

Technische Parameter

Messbereich: 0,00 - 2,00%/4,00% (Messbereich wählbar)

Höchstzulässiger Fehler: ± 2% FS

Wiederholbarkeit: ± 1% FS

Auflösung: 0,01%

Reaktionszeit: t90 ≤ 30 s

Nullverschiebung: ≤ ± 1% FS/7d

Span-Drift: ≤ ± 1% FS/7d

Gasfluss der Probe: (300 ± 30) mL/min

Betriebsstromversorgung: 24VDC/220VAC

Arbeitsumgebung: Betriebstemperatur: - 15°C - + 45°C; Betriebsfeuchtigkeit: ≤ 90% RH

Eigenschaften des Instruments

• Hochleistungssensor: Der elektrochemische Sensor ist langlebig, hochgenau und reagiert schnell.
• Kompakt und leicht: Es hat ein kleines Volumen und ein geringes Gewicht, was eine einfache Installation erleichtert.
• Split Explosion-proof Design: Es verwendet eine Split Explosion-proof Design.
• Vor-Ort-Anzeigefunktion: Es kommt mit einer Vor-Ort-Anzeigefunktion.
• Langstreckenübertragung: Das Ausgangssignal kann bis zu 1000 Meter übertragen werden.

Eigentlich sicherer Typ

Außendimensionen: 140 mm (Breite) × 140 mm (Höhe) × 220 mm (Tiefe)

Ausgeschnittenen Abmessungen: 136 mm (Breite) × 136 mm (Höhe)

Außenseitige Sicherheitsschrankenparameter: Vo ≤ 28VDC, Io ≤ 93mA, Cp ≤ 0,02uF, Lp ≤ 1mH

Gewicht: 1,8 kg

Flammfest Typ

Außendimensionen: 130 mm * 136 mm

Analog-Ausgang: 4 - 20mA

Digitale Ausgabe: RS458-Schnittstelle mit Modbus-Protokoll.

Explosionssicherheit Kennzeichnung: Exd IIC T6

Gewicht: 1,8 kg
