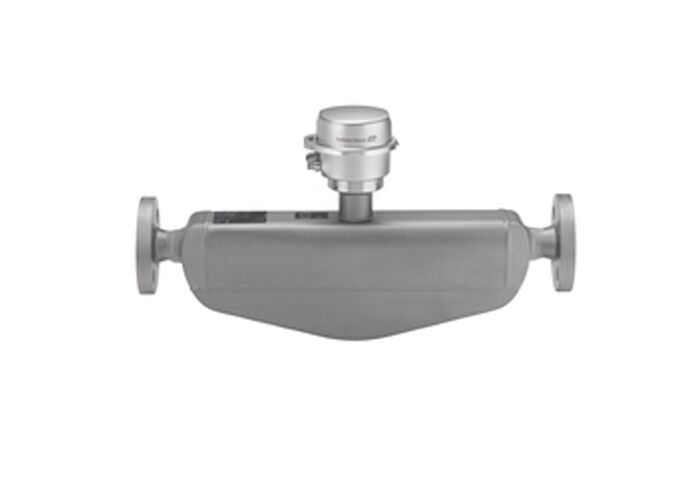

Prolin Promass H 100 Coriolis-Durchflussmesser
Chemikalienbeständiges Einrohr-Durchflussmessgerät mit einem ultra-kompakten Sender, für die hochgenaue Messung von Flüssigkeiten und Gasen in Anwendungen mit maximaler Korrosionsbeständigkeit konzipiert.
Anwendungsbereich
Das chemisch widerstandsfähige Einrohr-Design des Promass H ist speziell für Anwendungen konzipiert, die höchste Korrosionsbeständigkeit erfordern.Kombiniert mit dem kleinsten Sendergehäuse der BrancheIdeal für Systemintegratoren, Skid-Bauherren und Gerätehersteller, bei denen die Raumoptimierung entscheidend ist.
Wesentliche Vorteile
- Maximale Sicherheit für chemisch aggressive Flüssigkeiten mit korrosionsbeständigen nassen Teilen
- Weniger Prozessmesspunkte durch multivariable Messungen (Durchfluss, Dichte, Temperatur)
- Platzsparende Anlage ohne Ein-/Ausgangsanforderung
- Kompaktes Transmitterdesign mit voller Funktionalität bei minimalem Fußabdruck
- Zeitersparende lokale Bedienung über einen integrierten Webserver ohne zusätzliche Software/Hardware
- Integrierte Verifizierung durch Herzschlagtechnologie
Technische Spezifikation
Messleistung
| Parameter |
Maximaler Fehler |
| Massenfluss (Flüssigkeit) |
± 0,1% |
| Volumenfluss (Flüssigkeit) |
± 0,1% |
| Massenfluss (Gas, nur Tantal) |
± 0,5% |
| Dichte (Flüssigkeit) |
± 0,0005 g/cm3 |
Betriebsbereiche
Messbereich:0 bis 70.000 kg/h (0 bis 2.570 lb/min)
Max. Prozessdruck:PN 40, Klasse 300, 20K
Durchschnittliche Temperatur (Tantal):-50 bis +150 °C (-58 bis +302 °F)
Durchschnittliche Temperatur (Zirkonium):-50 bis +205 °C (-58 bis +401 °F)
Umgebungstemperatur (Standard):-40 bis +60 °C (-40 bis +140 °F)
Umgebungstemperatur (optional):-50 bis +60 °C (-58 bis +140 °F)
Eigenschaften des Geräts
Meßprinzip:Koriolis
Nenndurchmesser:DN 8 bis 50 (3/8 bis 2")
Gefeuchtete Materialien:Tantal 2,5 W; 702 (UNS R60702)
Verbindungsmaterial:Tantal; 702 (UNS R60702)
Gemessene VariablenMassenfluss, Dichte, Temperatur, Volumenfluss, korrigierter Volumenfluss, Referenzdichte, Konzentration
Wohnraum und Schutz
Sensorgehäuse:1.4301 (304), korrosionsbeständig
Material für das Gehäuse des Sendergeräts:Kompakte: AlSi10Mg, beschichtet; Kompakte/ultra-kompakte: 1.4301 (304)
Schutzgrad (Standard):IP66/67, Gehäuse Typ 4X
Schutzgrad (optional):IP69
Eingänge und Ausgänge
Ausgabe:4-20 mA HART (aktiv), Pulse/Frequenz/Schalter-Ausgang (passiv)
Eingaben:Keine
Digitale Kommunikation:HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
Stromversorgung:Gleichstrom 20 bis 30 V
Anzeige und Bedienung
4-Zeilen-Hintergrundbeleuchtung verfügbar (keine lokale Bedienung).
Zertifizierungen und Zulassungen
Gefährliches Gebiet:Die Kommission hat die Kommission aufgefordert, die für die Zwecke der Verordnung (EG) Nr. 45/2001 erforderlichen Maßnahmen zu ergreifen.
Produktsicherheit:CE-Kennzeichnung, C-Tick, EAC-Kennzeichnung
Metrologische:Kalibrierung in akkreditierten Einrichtungen (ISO/IEC 17025), Heartbeat Technology entspricht den Anforderungen der ISO 9001:2008
Druck:PED, CRN
Materialzertifikate:3.1 Material
