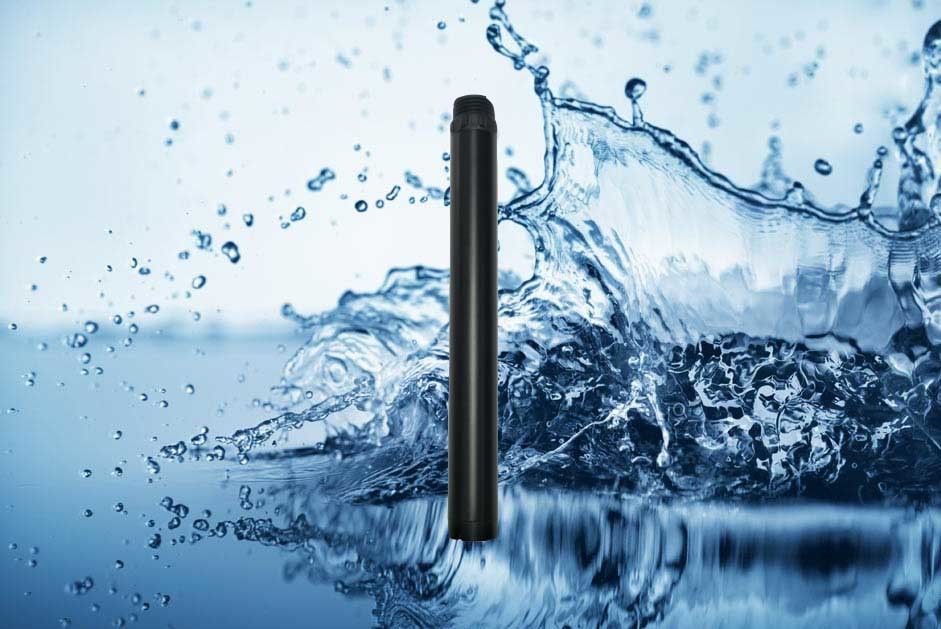

Angeln on-line-Sensor 90 der Trübungs-KTU310 ° das Zerstreuen der Prinzip-Faser-Struktur, starke Entstörungsfähigkeit

1.Principle

Das KTU310 integrierte on-line--turbidimeter wird entworfen und gemacht durch das Prinzip des Zerstreuens des hellen turbidimeter. Wenn ein Lichtstrahl eine Wasserprobe kommt, wird das Licht durch das Trübungsmaterial in der Wasserprobe gestreut. Die Trübung in der Wasserprobe kann berechnet werden, indem man die Intensität des Streulichts in der vertikalen Richtung des Vorfalllichtes misst und es mit dem internen Kalibrierungswert vergleichend, ist der Endwert Ertrag nach Linearisation.

2.Feature

90 ° Winkel, der Prinzip, eingebauten Temperaturfühler zerstreut

Unterstützung RS-485, Modbus-/RTUprotokoll

Faserstruktur, starke Entstörungsfähigkeit des externen Lichtes

Infrarot-Lichtquelle LED, hohe Stabilität

IP68, Schild, Wassertiefe, 20 Meter

Bequem, schnell, stabil und einfach instandzuhalten

Spezifikationen 3.Technical

Zeichnung 4.Dimensional

5.Installation und elektrische Verbindung

5,1 installiert

Installationsabstand: 5 cm über der Seitenwand und 10 cm über der Unterseite.

5,2 elektrische Verbindung

Das Kabel ist ein twisted pair mit 4 Kernen abschirmte Draht definiert in der Linie Reihenfolge:

Roter Draht -- Netzanschlusskabel (12V-24VDC)

Schwarze Linie (Boden)

Blue Line -- 485a

Weiße Linie -- 485b

Vor Elektrifizierung sollte die verdrahtende Reihenfolge sorgfältig überprüft werden, um die unnötigen Verluste zu vermeiden, die indem man Fehler verursacht werden, verdrahtet.

Verdrahten von Anweisungen: Halten Sie das Kabel für langfristige Immersion im Wasser (einschließlich Meerwasser), oder herausgestellt, um zu lüften, werden alle Verdrahtung angefordert, um wasserdichte Behandlung, Kunden zu tun, den Kabel eine bestimmte rostfeste Fähigkeit haben sollte.

6. Wartung

6,1 Instandhaltungsverfahren und Methoden

6.1.1 Wartungsplan

Die Sauberkeit von Fenstern zu messen ist für das Beibehalten von genauen Lesungen wichtig.

6.1.2 Wartungs-Methoden

Außenseite des Sensors: säubern Sie den Sensor, den Außenseite mit Leitungswasser, wenn es noch Rückstandrückstand gibt, mit einem feuchten weichen Stoff abwischen, für etwas störrischen Schmutz, Sie kann etwas Haushaltsreinigungsflüssigkeit im Leitungswasser hinzufügen, um zu säubern.

Überprüfen Sie den Draht des Sensors: der Draht sollte nicht straff sein, wenn er normalerweise arbeitet, andernfalls ist es einfach, den Draht innerhalb des Drahtes zu brechen und den Sensor herzustellen kann nicht normalerweise arbeiten.

Überprüfen Sie, ob das messende Fenster des Sensors schmutzig ist und die Reinigungsbürste normal ist.

6.1.3 zu merken Punkte

Die Sonde enthält empfindliche optische und elektronische Bauelemente. Vergewissern Sie sich, dass die Sonde Schlag nicht durch irgendwelche Schwermaschinen erhält. Es gibt keine Teile innerhalb der Sonde, die Benutzerwartung erfordern.

6,2 Kalibrierung von Sensoren

Null-Punktkalibrierung: nehmen Sie eine richtige Menge Nulltrübungsflüssigkeit mit einem großen Becher und legen Sie den Sensor vertikal in die Lösung. Die Front des Sensors sollte 10 cm mindestens von der Unterseite des Bechers sein. Nullpunktkalibrierung sollte nach 3 durchgeführt werden | 5 Minuten numerische Stabilisierung. Anweisungs-Bezugsanhang.

Steigungskalibrierung: die Sensor-Sonde wird in Standardlösung gelegt, ist die Sensor-Vorderseite 10 cm mindestens von der Unterseite des Bechers, und Steigungskalibrierung wird nach 3 durchgeführt | 5 Minuten numerische Stabilisierung. Anweisungs-Bezugsanhang.

6,3 FAQ

7. Qualität und Service

7,1 Qualitätssicherung

QualitätsKontrollräume haben Kontrollverfahren, mit modernem und perfektem Testgerät und Durchschnitten und in der strengen Übereinstimmung mit den Regeln der Inspektion standardisiert, ein 72-Stunden-Altern von Produkten, Experimente zu tun, Stabilitätsexperimente, lassen keine unqualifizierte Produktfabrik.

Der Empfänger bringt das Los des Produktes mit 2% Nichtübereinstimmungsrate zurück, und alle Kosten werden vom Lieferanten getragen. Der Standard der Erwägung bezieht sich die auf Produktbeschreibung, die vom Lieferanten zur Verfügung gestellt wird.

Garantieren Sie der Quantität und der Geschwindigkeit der Lieferung.

7,2 Ersatzteile

Dieses Produkt schließt ein:

1 Sensor

1 Kopie des Anweisungshandbuches

Zertifikat 1

7,3 Kundendienst-Verpflichtung

Unsere Firma erbringt Kundendienst für ein Jahr nach Verkauf, aber umfasst nicht den Schaden, der durch missbräuchliche Verwendung verursacht wird. Wenn Reparatur oder Anpassung erforderlich ist, bringen Sie sie bitte an Ihrer eigenen Ausgabe, die Firma repariert den Schaden des Instrumentes kostenlos zurück.
