| Herkunftsort: | Shanxi Xian |
| Markenname: | Kacise |
| Modellnummer: | KCS501X |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | 1 |
| Verpackung Informationen: | Jede Einheit hat eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt oder auf |
| Lieferzeit: | 5 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke pro Woche |
| Lagertemperatur: | -20-80℃ | Betriebstemperatur: | -20-60℃ |
|---|---|---|---|
| Betriebsfeuchtigkeit: | 0-90 % relative Luftfeuchtigkeit | Arbeitsdruck: | 0,8-1,2 atm |
| Versorgungsspannung: | 5-5,5 V | Maximaler Betriebsstrom: | 120-150mA |
| Lichtquellenstrom: | 60-70mA | Aufwärmzeit: | 120S |
| T90: | 20S | Wiederholbarkeit von NULL: | <±50ppm |
| Wiederholbarkeit von 50 % FS: | <±5% des Messwertes | Lebensspanne: | 10 Jahre |
| Markieren: | 20S Fast Gas Detector Sensor,20SInfrared Kohlenmonoxidmodul,70mA Kohlenmonoxidmodul |
||
KCS501XInfrarot-CO2-Modul
Tabelle 1 Versionsgeschichte
| Ausführung | Datum | Bezeichnung |
| V1.0 | 2016-10-12 | V1.0 freigegeben |
| V2.2 | 2018-03-06 | Produktattributänderungen anpassen |
Inhaltsverzeichnis
4. Signalausgabe................................................. .........................错误!未定义书签.
KCS501X ist ein Gasdetektionsmodul, das auf dem Prinzip der NDIR-Infrarotabsorption basiert und zur Erkennung der Kohlendioxidkonzentration in einer Gasumgebung bei Raumtemperatur geeignet ist.
KCS501X verwendet einen patentierten optischen Hohlraum, eine importierte Lichtquelle und einen Zweikanaldetektor, um eine Referenzkompensation für zwei optische Pfade im Weltraum zu erreichen.KCS501X hat eine gute Selektivität, keine Sauerstoffabhängigkeit und eine lange Lebensdauer.
KCS501X verfügt über einen UART-, IIC-Digitalausgang, einen analogen Spannungsausgang und einen PWM-Frequenzausgangsmodus, der für Kunden bequem bei der Auswahl von Anwendungen ist;Der KCS501X bietet Nullkalibrierungs-, Empfindlichkeitskalibrierungs- und Reinluftkalibrierungsbefehle und bietet Kunden einen manuell kalibrierten MCDL-Stift, um die relative Nullkalibrierung des Sensormoduls unter Verwendung frei fließender sauberer Luft im Freien zu erleichtern.KCS501X verwendet die Diffusionslüftungsmethode, die eine schnelle Diffusionsgeschwindigkeit hat.
KCS501X kann in großem Umfang in der HLK-Frischluftregelung, der Überwachung der Raumluftqualität, der Überwachung von Produktionsprozessen in der Landwirtschaft und Tierhaltung eingesetzt werden und kann in intelligenten Gebäuden, Lüftungssystemen, Robotern, Automobilen und anderen Anwendungen installiert werden.Es kann auch in anderen engen Räumen zur Überwachung der Luftqualität eingesetzt werden.
KCS501X diffus Aussenansicht

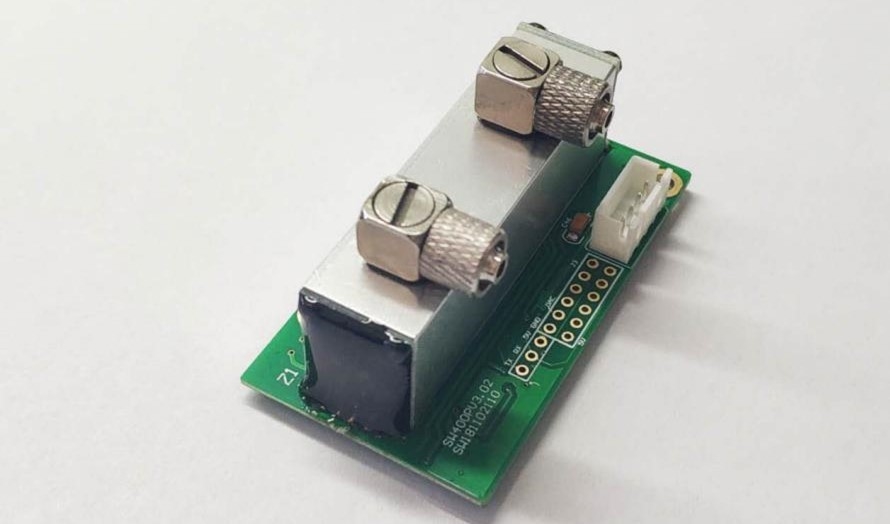

KCS501X Pumpenansaugung Aussenansicht
| Parameter | Symbol | Minimum | Typische Werte | maximal | Einheit | |
| Lagertemperatur | TStg | -20 | - | 80 | °C | |
| Betriebstemperatur | TEIN | -20 | 60 | °C | ||
| Betriebsfeuchtigkeit | HEIN | 0 | 90 | %rF | ||
| Arbeitsdruck | PEIN | 0,8 | 1.2 | Geldautomat | ||
| Versorgungsspannung | vs | 5 | 5 | 5.5 | v | |
| Maximaler Betriebsstrom | ichmax | 120 | 150 | mA | ||
| Lichtquellenstrom | ichdurchschn | 60 | 70 | mA | ||
| Aufwärmzeit | twarm | 90 | 120 | 180 | Sek | |
| T90 | Diffusion | - | 20 | 40 | zweite | |
| Wiederholbarkeit | Null | <±50 | ppm | |||
| 50 % VS | - | <±5% des Messwertes | - | |||
| Lebensspanne | 3 | 10 | fünfzehn | Jahr | ||
Einheit: mm
Diffusion
Pump-Saug-Typ
Der Sensor wird mit einem Positionierlochabstand von 44,5 m und einem Befestigungslochdurchmesser von 2,8 mm montiert
Der Verdrahtungsbuchsenabstand beträgt 2,54 mm
Hinweis: SW400PV3.01, Einbauöffnung: 3,2mm
Der Sensor sollte regelmäßig kalibriert werden, es wird empfohlen, dass dies nicht länger als 3 Monate dauert, und eine Kalibrierung ist auf der Seite des Langzeitbetriebs nicht erforderlich, wenn die automatische Kalibrierung eingeschaltet ist
Verwenden Sie den Sensor nicht längere Zeit in einer Umgebung mit hoher Staubdichte
Bitte verwenden Sie den Sensor innerhalb der Reichweite der Stromversorgung des Sensors
3) FühlerMeßgenauigkeitwie SW400, 0-2000pp
| Informationsblatt bestellen | |||||
| KCS501X | KCS501X CO2-Konzentrationssensor | ||||
| xxxx | Der Sensor misst den Bereich der CO2-Konzentration in ppm mit einem Mindestwert von 2000 und einem Höchstwert von 50000 ppm. | ||||
| 2000 | Bereich 200 ppm (Standard). | ||||
| 10000 | Bereich 10000ppm | ||||
| 50000 | Bereich 50000ppm | ||||
| kodieren | Die Reaktionsgeschwindigkeit wird in zwei Typen unterteilt: schnell und langsam | ||||
| S | Langsam (Standard). | ||||
| Q | schnell | ||||
| kodieren | Baudratenauswahl, Unterstützung allgemein verwendeter Baudraten 2400 9600 19200 38400 bps, 8 Datenbits, 1 Bit Stoppbit, kein Prüfbit: Bestätigen Sie besondere Anforderungen vor der Bestellung. | ||||
| Brauch | Bestätigen Sie die Baudrate vor der Bestellung | ||||
| 2400 | 2400 bps Baudrate | ||||
| 9600 | 9600 bps Baudrate | ||||
| 19200 | 19200 bps Baudrate | ||||
| 38400 | 38400 bps Baudrate (Standard) | ||||
| kodieren | Protokoll der seriellen Schnittstelle | ||||
| Modbus-RTU | Standard-Modbus-RTU-Protokoll (Standard). | ||||
| Modbus-ASCII | Standard-Modbus-ASCII-Protokoll | ||||
| Modbus-Selbst | Privates Modbus-Protokoll | ||||
| KCS501X | -2000 | -S | -38400 | -Modbus-RTU | |
URL:www.kacise.com
Tel: +86-29-17719566736
E-Mail: sales@kacise.com
Adresse: Tangyan South Road, Stadt Xi'an, Provinz Shaanxi, China
| Kurzschrift | Vollständiger Name |
| VOL | 1 % VOL bezieht sich auf 1 % des Volumens eines bestimmten Gases in Luft. |
| ppm | 1 PPM bedeutet, dass das Volumen eines bestimmten Gases in der Luft ein Millionstel ausmacht. |
| O2 | Sauerstoffmoleküle |
| LCD | LCD Bildschirm |
| RS485 | Asynchroner serieller Port 485 |
| Gleichstrom | Gleichstrom |
| AC | Kommunikation |
| PVC | Polyvinylchlorid |
