| Herkunftsort: | Shanxi Xian |
| Markenname: | Kacise |
| Modellnummer: | KCS530 |
| Min Bestellmenge: | 1 |
|---|---|
| Verpackung Informationen: | Jede Einheit hat eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt oder auf |
| Lieferzeit: | 5 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke pro Woche |
| Lagertemperatur: | -20-80℃ | Betriebstemperatur: | -20-60℃ |
|---|---|---|---|
| Betriebsfeuchtigkeit: | 0-90 % relative Luftfeuchtigkeit | Arbeitsdruck: | 0,8-1,2 atm |
| Versorgungsspannung: | 12V | Maximaler Betriebsstrom: | 120-150mA |
| Bereich (Anpassbar unterstützt. Kann bis zu 100 % vol betragen): | 5000-500000ppm | Auflösung: | 1000ppm |
| Meßgenauigkeit: | ± 20 ppm oder ± 5 % wahrer Wert ppm | T90: | 20-40S |
| Wiederholbarkeit von NULL: | <±50 ppm | Wiederholbarkeit von 50 % FS: | <±5% des Messwertes |
| Lebensspanne: | 10 Jahre | ||
| Markieren: | 500000 ppm Gasdetektorsensor,500000 ppm Co2-Sensormodul,5000 ppm schnelles Co2-Sensormodul |
||

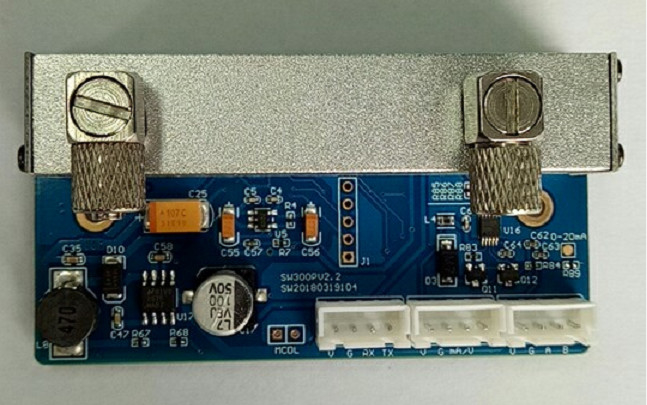

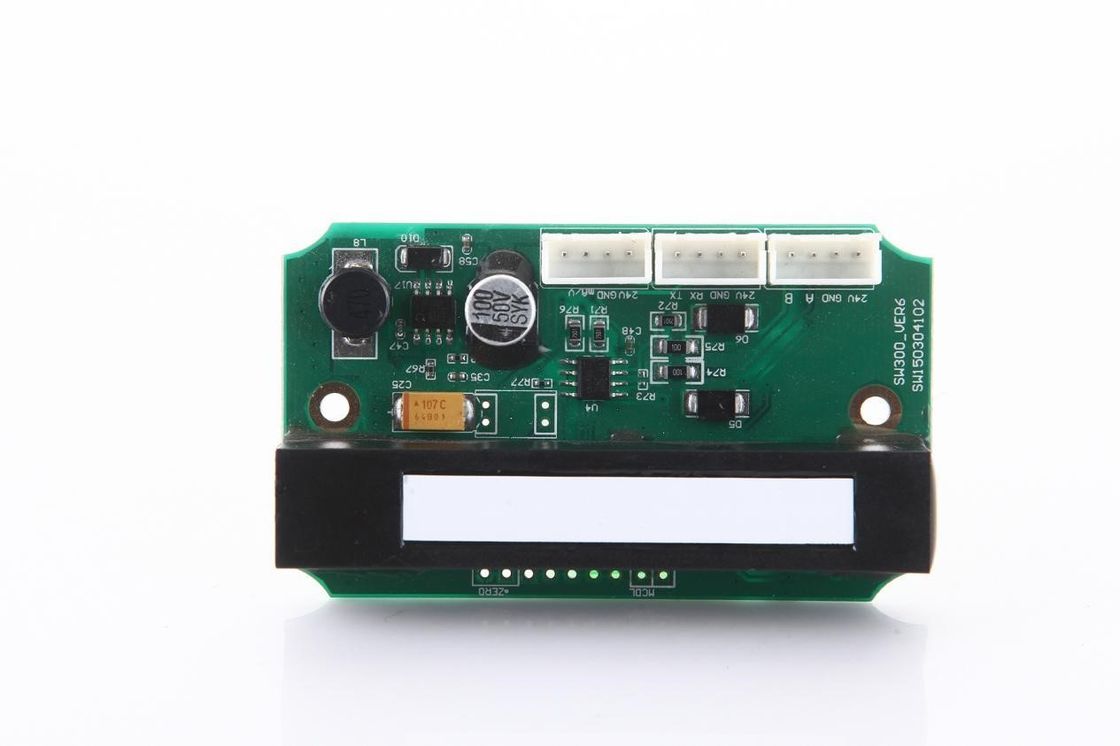

KCS530Infrarot-CO2-Modul
KCS530 ist ein auf dem Prinzip der NDIR-Infrarotabsorption basierendes Gaswarnmodul, das zur Detektion der Kohlendioxidkonzentration in einer gasförmigen Umgebung bei Raumtemperatur geeignet ist.
KCS530 verwendet einen patentierten optischen Hohlraum, eine importierte Lichtquelle und einen Zweikanaldetektor, um die Referenzkompensation von zwei optischen Pfaden im Raum zu realisieren.KCS530 hat eine gute Selektivität, keine Sauerstoffabhängigkeit und eine lange Lebensdauer.
KCS530 verfügt über UART, 485-Ausgang und 4-20-mA-Stromausgang (oder analogen Spannungsausgang) für eine einfache Anwendungsauswahl;Der KCS530 bietet Befehle zur Nullpunktkalibrierung, Empfindlichkeitskalibrierung und Reinluftkalibrierung sowie einen manuell kalibrierten MCDL-Stift, mit dem Kunden eine relative Nullkalibrierung des Sensormoduls unter Verwendung frei fließender sauberer Luft im Freien durchführen können.
KCS530 verwendet den Konvektions-Diffusions-Lüftungsmodus, der eine schnelle Diffusionsgeschwindigkeit hat.KCS530 ist für die Messung der CO2-Konzentration in Umgebungen mit hoher Luftfeuchtigkeit wie Pilzhäusern, Inkubationsräumen und landwirtschaftlichen Gewächshäusern konzipiert.Es kann auch in großem Umfang in der HLK-Frischluftregelung, der Überwachung der Raumluftqualität, der Überwachung von Produktionsprozessen in der Landwirtschaft und Tierhaltung eingesetzt werden, kann in intelligenten Gebäuden, Lüftungssystemen, Robotern, Automobilen und anderen Anwendungen installiert werden und kann auch auf andere enge Räume angewendet werden Überwachung der Luftqualität.
| Parameter | Symbol | Minimum | Typische Werte | maximal | Einheit | |
| Lagertemperatur | TStg | -20 | - | 80 | °C | |
| Betriebstemperatur | TEIN | -20 | 60 | °C | ||
| Betriebsfeuchtigkeit | HEIN | 0 | 90 | %rF | ||
| Arbeitsdruck | PEIN | 0,8 | 1.2 | Geldautomat | ||
| Versorgungsspannung | vs | 11 | 12 | 30 | v | |
| Maximaler Betriebsstrom | ichmax | 100 | 120 | 150 | mA | |
|
Bereich (anpassbar unterstützt.) Kann bis zu 100% vol sein) |
Ra | 0 | 5000 | 500000 | ppm | |
| Auflösung | Auflösung | 1000 | ppm | |||
| Meßgenauigkeit | Genauigkeit | - | ± 20 ppm oder ± 5 % wahrer Wert | ± 300 ppm ± 5 % wahrer Wert | ppm | |
| T90 | Diffusion | - | 20 | 40 | zweite | |
| Wiederholbarkeit | Null | <±50 | ppm | |||
| 50 % VS | - | <±5% | <±5% des Messwertes | - | ||
| Lebensspanne | 3 | 10 | fünfzehn | Jahr | ||
Einheit: mm
Diffusion
Pump-Saug-Typ
Signalausgang: analoger Strom-/Spannungsausgang, UART-Ausgang, 485-Ausgang, Benutzer können anpassen müssen.
Analoger Stromausgangsbereich (4 mA~20 mA), 4 mA entspricht 0 ppm, 20 mA entspricht der Gaskonzentration bei Vollausschlag.Kunden können auch anpassen.
Analoger Spannungsausgangsbereich (0,4 V~2,0 V), 0,4 V entspricht 0 ppm und 2,0 V entspricht der Gaskonzentration bei Vollausschlag.Kunden können auch anpassen.
Baudrate: 9600 bps, 8 Datenbits, 1 Stoppbit, kein Prüfbit;
Die Daten sind ASCIIAusgabe ist die Anzahl der Datenbytes pro Frame nicht festgelegt, beginnend mit 32 und endend mit rn
Es ist unterteilt in proaktiven Upload und Q&A2way.
4.2.1 Der Sensor lädt aktiv den Konzentrationswert und die Daten hochausgegeben wirdin Form von ASCIICode, ist das Format wie folgt:
| 32 | 32 | x | x | x | x | x | 32 | p | p | m | r | n |
wobei 32 der ASCII-Code für ein Leerzeichen ist und die Ausgabe mit einem Zeilenumbruchzeichen endet
Beispiel: Geben Sie das Format 12345 ppm wie folgt aus:
| 1 | 2 | 3 | 4 | 5 | p | p | m | |||
| 0x20 | 0x20 | 0x31 | 0x32 | 0x33 | 0x34 | 0x35 | 0x20 | 0x70 | 0x70 | 0x6d |
4.2.2 Q&A (Wählen Sie eine Methode für den automatischen Upload und die Q&A-Ausgabe, die Standardeinstellung ist der aktive Upload)
Dezimal senden: 235237363521
Rückkehr
| 32 | 32 | x | x | x | x | x | 32 | p | p | m | r | n |
wobei 32 der ASCII-Code für ein Leerzeichen ist und die Ausgabe mit einem Zeilenumbruchzeichen endet
DREI PROTOKOLLE SIND VERFÜGBAR: MODBUS RTU, MODBUS ASCII ODER MODBUS ANPASSUNG.
Sendeprotokollformat des Hosts
Ein Protokoll besteht aus Paketen mit festem Format.Die Größe des Pakets variiert je nach Inhalt des Pakets.
| Byte | Inhalt |
| 1 | Adresse der Kommunikationseinheit (Sensoradresse) |
| 2 | STX-Zeichen (0x23) |
| 3 | Nachrichtencode 0x52 (lesen) oder 0x53 (schreiben). |
| 4 | Datenlänge (Paketlänge minus 6). |
| 5 | Daten zuerst |
| 6 | Zweites Datenbit |
| 7... ....n-2 | Andere Daten |
| n-1 | 0x21 |
| n | 8-stellige Prüfziffer XOR |
Die Adresse der ersten Byte-Kommunikationseinheit des Pakets: Dies bezieht sich auf die Adresse der unteren Computereinheit, wenn der Host mit dem unteren Computer kommuniziert.Das zweite Byte des Pakets ist ein STX-Zeichen, das festgelegt ist.Das dritte Byte des Pakets zeigt an, ob das Paket ein Lesebefehl oder ein Schreibbefehl ist.0x52 soll den Befehl lesen 0x53 den Befehl schreiben.Das vierte Byte eines Pakets ist die Bitlänge, die die in der gesamten Nachricht enthaltenen Daten beschreibt, die gleich der Paketgröße minus 6 ist. Die Daten werden sequentiell vom Low-Byte zum High-Byte übertragen.Text wird von links nach rechts geleitet.Nachdem alle Daten übertragen wurden, wird das Ende der Daten durch 1 Byte 0x21 angezeigt.Das letzte Byte des Protokolls ist die Prüfsumme zur Überprüfung der Korrektheit der übertragenen Daten.
Das Gerät gibt das Protokollformat zurück
Ein Protokoll besteht aus Paketen mit festem Format.Die Größe des Pakets variiert je nach Inhalt des Pakets.
| Byte | Inhalt |
| 1 | 06 (ACK, zeigt an, dass der Befehl des Hosts korrekt empfangen wurde). |
| 2 | Adresse der Kommunikationseinheit (Sensoradresse) |
| 3 | STX-Zeichen (0x23) |
| 4 | Nachrichtencode 0x52 (lesen) oder 0x53 (schreiben). |
| 5 | (Paketlänge minus 7). |
| 6 | Daten zuerst |
| 7 | Zweites Datenbit |
| 8... ....n-2 | Andere Daten |
| n-1 | 0x21 |
| n | 8-stellige Prüfziffer XOR |
Adresse der Kommunikationseinheit: Dies bezieht sich auf die Adresse der unteren Computereinheit, wenn der Host mit dem unteren Computer kommuniziert.Das zweite Byte des Pakets ist ein STX-Zeichen, das festgelegt ist.Das dritte Byte des Pakets zeigt an, ob das Paket ein Lesebefehl oder ein Schreibbefehl ist.0x52 soll den Befehl lesen 0x53 den Befehl schreiben.Das vierte Byte eines Pakets ist die Bitlänge, die die in der gesamten Nachricht enthaltenen Daten beschreibt, die gleich der Paketgröße minus 6 ist. Die Daten werden sequentiell vom Low-Byte zum High-Byte übertragen.Text wird von links nach rechts geleitet.Nachdem alle Daten übertragen wurden, wird das Ende der Daten durch 1 Byte 0x21 angezeigt.Das letzte Byte des Protokolls ist die Prüfsumme zur Überprüfung der Korrektheit der übertragenen Daten.
Befehlstyp
(1) Sensor ablesenKonzentrationswert: z. B. Lesen der aktuellen Sensordaten Nr. 32 (20H).
Der Host sendet den Befehl an den Sensor:20235201372146
20 23 52 01 37 21 ??(Dezimal 16).
20: Sensornummer
23: STX behoben
52: Lesen
01: Datenlänge, die anzeigt, dass 1 Datenbit danach folgt
37: Sensordaten lesen
21: Ende
??: Prüfzeichen CheckSum
CheckSum= 20⊕23⊕52⊕01⊕37⊕21=46H, also??= 46 Std
Das Gerät gibt die folgenden Daten zurück:062023520537000003E821??
06 20 23 52 05 37 00 00 03 E8 21 ??(Dezimal 16).
06: ACK ist richtig
20: Gibt die Sensoradresse zurück
23: STX (0x23)
52: Diensttyp Der Standardtyp der Rückgabeoperation ist (0x52) Leseoperation
05: Datenlänge Die Länge der Daten beträgt 5 Byte
37: Befehlsklasse
00 00 03 E8: Der aktuelle CO2-Konzentrationswert in PPM ist der Konzentrationswert, ausgedrückt in 4 Bytes, mit dem Byte für hohe Konzentration links und dem Byte für niedrige Konzentration rechts, abhängig von der Konzentration des Sensors
21: Endzeichen
??: Prüfzeichen CheckSum
CheckSum= 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=??XOR, ohne das erste Byte 06
(2) Sensoradresse einstellen:
Lesen Sie zum Beispiel die aktuelle Sensoradresse Nummer 32 (20H) bis Nummer 34 (22H).
Der Host sendet den Befehl an den Sensor:2023530231222160
20 23 53 02 31 22 21 ??(Dezimal 16).
20: Aktuelle Sensornummer
23: STX behoben
53: Schreiben
02: Datenlänge, die anzeigt, dass danach zwei Datenziffern folgen
31: Adressschreibbefehl
22: Die aktuelle Sensoradresse wird auf Nummer 34 geändert
21: Ende
??: Prüfzeichen CheckSum
CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, also ??=60H
Das Gerät gibt folgende Daten zurück:062023530231222160
06 20 23 53 02 3122 21 ??
06: ACK ist richtig
20: Ursprüngliche Sensoradresse
23: STX (0x23)
53: Diensttyp Der standardmäßige Rückgabeoperationstyp ist (0x520) Leseoperation
02: Datenlänge Datenlänge 2 Byte
31: Klasse Befehlsklasse
22: Die aktuelle Sensoradresse nach Änderung der Adresse
21: Endzeichen
??: Prüfzeichen CheckSum
CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, also ??=60H
(3) Informationen zum Einstellen der Anfangsadresse des Sensors:
Kurz MCDL, Nullkalibrierung innerhalb von 8 Sekunden, mehr als 10 Sekunden für die Anfangsadresse des Sensors Die Standardeinstellung ist Nummer 32. Die Werksadresse jedes Sensors ist auf 32 (20H) eingestellt, und wenn der Benutzer die Sensoradresse ändert, die entsprechende Stirn Die Taste muss länger als 10 Sekunden gedrückt gehalten werden, um die Werkseinstellung der Adresse wiederherzustellen.
Sendeprotokollformat des Hosts
Ein Protokoll besteht aus Paketen mit festem Format.Die Größe des Pakets variiert je nach Inhalt des Pakets.
| Byte | Inhalt |
| 1 | Adresse der Kommunikationseinheit (Sensoradresse) |
| 2 | Funktionscode |
| 3 | Erster Platz im Datenbereich |
| 4 | Zweite Ziffer im Datenbereich |
| 5 | Dritter Platz im Datenbereich |
| 6 | Vierter Platz im Datenbereich |
| ...... . | Andere Daten |
| n-1 | CRC niedrig |
| n | CRC hoch |
Adresse der Kommunikationseinheit: Dies bezieht sich auf die Adresse der unteren Computereinheit, wenn der Host mit dem unteren Computer kommuniziert.Das zweite Byte des Pakets zeigt an, ob das Paket ein Lesebefehl oder ein Schreibbefehl ist.03 gibt an, dass die Nachricht ein Lesebefehl ist, und 06 zeigt an, dass die Nachricht ein Schreibbefehl ist.CRC wird zur Verifizierung verwendet, um die Korrektheit der übertragenen Daten zu überprüfen.Die Daten werden sequentiell vom Low-Byte zum High-Byte übertragen.Text wird von links nach rechts geleitet.Nachdem alle Daten übertragen wurden, enden die Low- und High-Bits der CRC-Prüfung.
Das Gerät gibt das Protokollformat zurück
Ein Protokoll besteht aus Paketen mit festem Format.Die Größe des Pakets variiert je nach Inhalt des Pakets.
Befehlstyp
(1) Lesen Sie den Sensorkonzentrationswert ab: wie Lesen der aktuellen Sensordaten Nr. 32 (20H).
Der Host sendet einen Befehl an den Sensor:
20 03 00 00 00 02 C2BA
20: Aktuelle Sensoradresse
03: Lesen Sie die Sensorkonzentration ab
00 00 00 02: Inhalt des Datenbereichs
00 00 ist Adresse 00 02 ist Menge
C2: CRC hoch
BA: CRC niedrig
Das Grundprinzip des zyklischen Blockprüfungscodes (CRC) ist: Nach dem K-Bit-Informationscode wird dann der R-Bit-Prüfcode gespleißt, die gesamte Codierungslänge beträgt N Bits, daher wird dieser Code auch als (N, K-Code) bezeichnet Bei einem gegebenen (N,K)-Code kann gezeigt werden, dass es ein Polynom G(x) mit einer höchsten Potenz von NK = R gibt. Eine Prüfsumme von K-Bit-Informationen kann aus G(x) und G( x) wird das generative Polynom dieses CRC-Codes genannt.Der spezifische Generierungsprozess des Prüfcodes ist: Unter der Annahme,dass die zu sendende Information durch das Polynom C(X) dargestellt wird, schiebeC(x) um R Bits nach links (was als C(x)*2R ausgedrückt werden kann) usw. Rechts von C(x) ist das R-Bit frei, das die Position der Prüfziffer ist. Der Rest wird durch Teilen von C(x )*2R zur Erzeugung des Polynoms G(x) ist die Prüfziffer.
Das Gerät gibt folgende Daten zurück:
Wenn der Gesamtbereich innerhalb von 65536 ppm liegt:
20 03 04 00 20 0B E8 CD 85 (dezimal).
Wenn der Gesamtbereich größer als 65536 ppm ist:
20 03 06 00 20 00 00 0B E8 33 9D (dezimal).
20: Aktuelle Sensoradresse
03: Lesen Sie die Sensorkonzentration ab
04/06: Länge des Datenbereichs (Die Länge des zurückgegebenen Datenbereichs bezieht sich auf den gesamten vom Kunden bestellten Bereich. Wenn der vom Kunden bestellte maximale Bereich innerhalb von 65536 ppm liegt, beträgt die zurückgegebene Datenbereichslänge 04 (100 ppm zurückgegeben Nummer:20 0304 0020 00 64 CB 10), wenn der maximale Bereich größer als 65536 ppm ist, dann ist die zurückgegebene Datenbereichslänge 06 (100 ppm Rückgabenummer:20 03 06 00 20 00 00 00 64 35 08)
Der rote Teil ist das Datenbit und der blaue Teil ist die Datenbereichslänge
00 20 : Zeigt die aktuelle Sensoradresse 0x20 an
0B E8: Zeigt die Sensorgaskonzentration in PPM an, der spezifische Wert hängt von der Adresse und Konzentration des Sensors ab
Die obigen Daten sind alle Dezimalzahlen und müssen vor der Berechnung des Konzentrationswerts in Zahlen zur Basis 10 umgewandelt werden
Zum Beispiel:
Wenn der Gesamtbereich innerhalb von 65536 ppm liegt:
0B ist dezimal 11;Die Dezimalstelle von E8 ist 232, dann ist der Konzentrationswert: 11*256+232=3048 (ppm-Wert der Dezimalstelle).
Wenn der Gesamtbereich größer als 65536 ppm ist:
00 ist 0 für dezimal;0B ist 11 für dezimal;Die Dezimalzahl von E8 ist 232, dann ist der Konzentrationswert: 0*65536+11*256+232=3048 (ppm-Wert in Dezimalzahl).
CD: CRC hoch
85: CRC niedrig
CRC-Prüfwerte beziehen sich auf die gleichen wie oben
(2) Sensoradresse einstellen:Ändern Sie beispielsweise die Sensoradresse von 32 (20H) auf 01
Der Host sendet einen Befehl an den Sensor:
20 06 00 00 00 01 4E BB (dezimal).
20: Aktuelle Sensoradresse
06: Funktionscode (Sensoradresse einstellen).
00 00 00 01: Datenbereich (geänderter Sensor neue Adresse 00 01, also 01).
4E: CRC hoch
BB: CRC niedrig
Der CRC-Prüfwert ist derselbe wie oben
Das Gerät gibt folgende Daten zurück:
20 06 00 00 00 01 4E BB (dezimal).
Wie die Eingabe
Nach dem Ändern der Adresse muss der neue Lesebefehl nur die erste Adresse auf die aktuelle Adresse nach der Änderung ändern und eine CRC-Prüfung durchführen, um ein neues Prüfbit zu erhalten:
01 03 00 00 00 02 C4 0B (dezimal).
Das Gerät gibt folgende Daten zurück:
Wenn der Gesamtbereich innerhalb von 65536 ppm liegt:
01 03 04 00 01 0B E8 AC 8D (dezimal).
Wenn der Gesamtbereich größer als 65536 ppm ist:
01 03 06 00 01 00 00 0B E8 1B CB (dezimal).
Der neue Befehl zum Einstellen der Sensoradresse lautet:
01 06 00 00 00 XX xx xx
XX: ist die Adresse, die erneut geändert werden muss
xx xx: Neue Prüfziffer
*Dieser Befehl ist der Modbus-Polling-Befehl des Debugging-Assistenten für serielle Ports unter dem Datenanzeigefenster. Doppelklicken Sie auf die Adressanzeigetabelle, um eine neue Adresse durch Ändern des Werts festzulegen
(3) Informationen zum Einstellen der Anfangsadresse des Sensors
Kurzes MCDL, Nullkalibrierung innerhalb von 8 Sekunden, mehr als 10 Sekunden für die Anfangsadresse des Sensors Die Standardeinstellung ist Nummer 32. Die Werksadresse jedes Sensors ist auf 32 (20H) eingestellt, und wenn der Benutzer die Sensoradresse ändert, wird die Adresse muss wiederhergestellt werden, indem die entsprechende Stirntaste länger als 10 Sekunden gedrückt gehalten wird.
Sendeprotokollformat des Hosts
Ein Protokoll besteht aus Paketen mit festem Format.Die Größe des Pakets variiert je nach Inhalt des Pakets.
| Byte | Inhalt |
| 1 | 0x3a |
| 2 | Adresse der Kommunikationseinheit (hohe Sensoradresse) |
| 3 | Adresse der Kommunikationseinheit (niedrige Sensoradresse) |
| 4 | Funktionscode hoch |
| 5 | Funktionscode niedrig |
| 6 | Erster Platz im Datenbereich |
| 7 | Zweite Ziffer im Datenbereich |
| 8 | Dritter Platz im Datenbereich |
| 9 | Vierter Platz im Datenbereich |
| 10 | Platz fünf im Datenbereich |
| 11 | Platz sechs im Datenbereich |
| 12 | Platz 7 im Bereich Daten |
| 13 | Achte Stelle im Datenbereich |
| ....... | Andere Daten |
| n-3 | LRC hoch |
| n-2 | LRC niedrig |
| n-1 | 0x0d |
| n | 0x0a |
Adresse der Kommunikationseinheit: Dies bezieht sich auf die Adresse der unteren Computereinheit, wenn der Host mit dem unteren Computer kommuniziert.Das erste Byte des Pakets ist 0x3a, die letzten beiden Bytes sind 0x0d 0x0a und fest.Das vierte und fünfte Byte eines Pakets zeigt an, ob das Paket ein Lesebefehl oder ein Schreibbefehl ist.03 gibt an, dass die Nachricht ein Lesebefehl ist, und 06 zeigt an, dass die Nachricht ein Schreibbefehl ist.LRC wird zur Verifizierung verwendet, um die Korrektheit der übertragenen Daten zu überprüfen.Die Daten werden sequentiell vom Low-Byte zum High-Byte übertragen.Text wird von links nach rechts geleitet.Wenn alle Daten übertragen sind, sind die Daten 0x0d mal 2 abgeschnittene Bytes und 0x0a zeigt das Ende der Daten an.
Das Gerät gibt das Protokollformat zurück
Ein Protokoll besteht aus Paketen mit festem Format.Die Größe des Pakets variiert je nach Inhalt des Pakets.Das Rücksendeformat entspricht dem Sendeformat.
Befehlstyp
(1) Lesen Sie den Sensorkonzentrationswert ab:wie das Auslesen der aktuellen 20H-Sensordaten
Die Adresse unter dem Funktionscode 03 unter der Modbus-Abfrage sollte auf 3 für 0x0003 und die Menge auf 1 gesetzt werden.
Der Host sendet den Befehl an den Sensor:
3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (dezimal) ist: 200300030001D9
3a: Festes Startbit
32 30 ist 20: Sensornummer
30 33 ist 03: Sensorkonzentration lesen
30 30 30 33 30 30 30 31: Inhalt des Datenbereichs
30 30 30 33 Adresse gibt an, dass das zu lesende Register eine Startadresse von 0x0003 hat, und 30 30 30 31 ist Menge bedeutet, dass die Anzahl der zu lesenden Register 1 ist
44: LRC hoch
39: LRC niedrig
0D: Festes Endebit
0A: Festes Endebit
LRC=20+03+00+03+00+01=27H Addieren Sie nach der Negation 1 zu D9H, und der Prüfcode lautet 44 39
Das Gerät gibt die folgenden Daten zurück:
3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (dezimal) ist: 200302017367
3A: Festes Startbit
32 30 ist 20: Sensornummer
30 33 ist 03: Die Lesesensorkonzentration zeigt an, dass der Datenbereich 3 Bits 16-Bit-Daten 6 Bytes darstellt
30 32 ist 02: Datenbereichslänge
30 31 37 33 ist 0173: Der aktuelle CO2-Konzentrationswert ist 0*16^3+1*16^2+7*16+3 mal 16 mal pro Person.Die Einheit ist PPM, das ist der Konzentrationswert, ausgedrückt in 4 Bytes, und der spezifische Wert hängt von der vom Sensor gelesenen Konzentration ab
36: LRC hoch
37: LRC niedrig
0D: Festes Endebit
0A: Festes Endebit
LRC=20+03+02+01+73=99H, addiere 1 zu 67 nach der Negation und der Prüfcode ist 36 37
Sensoradresse lesen: Lesen Sie zum Beispiel die aktuelle 20h Sensoradresse 32
*Hier ist die Modbus-Abfrage der Sensoradresse zu lesen, unter der 03-Funktionscode-Adresse sollte auf 192 gesetzt werden, ist die 0x00c0, Menge auf 1 gesetzt.
Der Host sendet den Befehl an den Sensor:
3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (dezimal).
Das heißt: 200300c000011C
3a: Festes Startbit
32 30 ist 20: Sensornummer
30 33 ist 03: Sensorkonzentration lesen
30 30 43 30 30 30 30 31: Inhalt des Datenbereichs
Die Adresse 30 30 43 30 gibt an, dass das zu lesende Register eine Startadresse von 0x00c0 hat, und 30 30 30 31 ist die Menge, die die Anzahl der zu lesenden Register angibt, 1
31: LRC hoch
43: LRC niedrig
0D: Festes Endebit
0A: Festes Endebit
LRC=20+03+00+c0+00+01=E4H Addieren Sie nach der Negation 1 zu 1CH, und der Prüfcode lautet 31 43
Das Gerät gibt die folgenden Daten zurück:
3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (dezimal) ist: 2003020020BB
3A: Festes Startbit
32 30 ist 20: Sensornummer
30 33 ist 03: Die Lesesensorkonzentration zeigt an, dass der Datenbereich 3 Bits 16-Bit-Daten 6 Bytes darstellt
30 32 ist 02: Datenbereichslänge
30 30 32 30 ist 0020: Die aktuelle Sensoradresse 0x0020 im Bereich 0-FF
42: LRC hoch
42: LRC niedrig
0D: Festes Endebit
0A: Festes Endebit
LRC=20+03+02+00+20=45H, addiere 1 als BB nach der Negation und der Prüfcode ist 42 42
(2) Stellen Sie den Sensor einAdresse: Ändern Sie zum Beispiel die Sensoradresse Nr. 32 auf Nr. 01
* Modbus-Abfrage (doppelklicken Sie auf die Tabelle mit Adresse 32, um die Adresse des Funktionscodes 06 zu ändern, die Adresse sollte auf 192 eingestellt sein (sollte die Standardeinstellung sein).) 0x00c0, der Wert wird auf 1 eingestellt, um die neue Adresse zu sein der Sensor.
Der Host sendet den Befehl an den Sensor:
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (dezimal).
Das heißt: 200600c0000119
3A: Festes Startbit
32 30 ist 20: Sensornummer
30 36 ist 06: Funktionscode (Sensoradresse einstellen).
30 30 43 30 30 30 30 31: Datenbereich
Die Startadresse des Sensorregisters 30 30 43 30 ist 0x00c0, und die modifizierte neue Adresse des Sensors 30 31 ist 01.
31: LRC hoch
39: LRC niedrig
0D: Festes Endebit
0A: Festes Endebit
LRC= 20+06+00+c0+00+01=E7H Addieren Sie nach der Negation 1 zu 19, und der Prüfcode lautet 31 39.
Das Gerät gibt die folgenden Daten zurück:
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (dezimal).
Wie die Eingabe
(3) Zum Einstellen der Anfangsadresse des Sensors:
Kurze MCDL, Nullkalibrierung innerhalb von 8 Sekunden, mehr als 10 Sekunden für die Anfangsadresse des Sensors Die Standardeinstellung ist Nummer 32. Die Werksadresse jedes Sensors ist auf 32 (20H) eingestellt, und wenn der Benutzer die Sensoradresse ändert, wird die Die entsprechende Stirntaste muss dauerhaft länger als 10 Sekunden gedrückt werden, um die Werkseinstellung der Adresse wiederherzustellen.
Der Sensor wird mit einem Positionierlochabstand von 63mm und einer Apertur von 3,2mm verbaut
Der Verdrahtungsbuchsenabstand beträgt 2,54 mm
Der Sensor sollte regelmäßig kalibriert werden, empfohlen werden nicht mehr als 3Monate, und eine Kalibrierung ist nicht erforderlich, wenn die automatische Kalibrierung für den Langzeitbetrieb eingeschaltet ist
Verwenden Sie den Sensor nicht längere Zeit in einer Umgebung mit hoher Staubdichte
Bitte verwenden Sie den Sensor innerhalb der Reichweite der Stromversorgung des Sensors
| Informationsblatt bestellen | |||||
| KCS530 | KCS530 CO2-Konzentrationssensor | ||||
| xxxx | Der Sensor misst den Bereich der CO2-Konzentration in ppm mit einem Mindestwert von 2000 und einem Höchstwert von 50000 ppm. | ||||
| 2000 | Bereich 200 ppm (Standard). | ||||
| 10000 | Bereich 10000ppm | ||||
| 50000 | Bereich 50000ppm | ||||
| kodieren | Die Reaktionsgeschwindigkeit wird in zwei Typen unterteilt: schnell und langsam | ||||
| S | Langsam (Standard). | ||||
| Q | schnell | ||||
| kodieren | Baudratenauswahl, Unterstützung allgemein verwendeter Baudraten 2400 9600 19200 38400 bps, 8 Datenbits, 1 Bit Stoppbit, kein Prüfbit: Bestätigen Sie besondere Anforderungen vor der Bestellung. | ||||
| Brauch | Bestätigen Sie die Baudrate vor der Bestellung | ||||
| 2400 | 2400 bps Baudrate | ||||
| 9600 | 9600 bps Baudrate | ||||
| 19200 | 19200 bps Baudrate | ||||
| 38400 | 38400 bps Baudrate (Standard) | ||||
| kodieren | Protokoll der seriellen Schnittstelle | ||||
| Modbus-RTU | Standard-Modbus-RTU-Protokoll (Standard). | ||||
| Modbus-ASCII | Standard-Modbus-ASCII-Protokoll | ||||
| Modbus-Selbst | Privates Modbus-Protokoll | ||||
| KCS530 | -2000 | -S | -38400 | -Modbus-RTU | |
URL:www.kacise.com
Tel: +86-29-17719566736
E-Mail: sales@kacise.com
Adresse: Tangyan South Road, Stadt Xi'an, Provinz Shaanxi, China
| Kurzschrift | Vollständiger Name |
| VOL | 1 % VOL bezieht sich auf 1 % des Volumens eines bestimmten Gases in Luft. |
| ppm | 1 PPM bedeutet, dass das Volumen eines bestimmten Gases in der Luft ein Millionstel ausmacht. |
| O2 | Sauerstoffmoleküle |
| LCD | LCD Bildschirm |
| RS485 | Asynchroner serieller Port 485 |
| Gleichstrom | Gleichstrom |
| AC | Kommunikation |
| PVC | Polyvinylchlorid |
Ansprechpartner: Ms. Evelyn Wang
Telefon: +86 17719566736
Faxen: 86--17719566736
Addresss: I Stadt, No11, Südstraße TangYan, Yanta-Bezirk, Xi'an, Shaanxi, China.
Factory-Adresse:I Stadt, No11, Südstraße TangYan, Yanta-Bezirk, Xi'an, Shaanxi, China.
