Herkunftsort: | China |
Markenname: | Kacise |
Modellnummer: | KLD801 |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Karton |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100+ |
Anwendung: | Flüssigkeit, schwach ätzende Flüssigkeit | Messbereich: | 0-10m |
---|---|---|---|
Prozessverbindung: | Gewinde/Flansch | Antennengröße: | 22mm Linsenantenne |
Genauigkeit: | ± 2mm | Schutz-Grad: | IP67 |
Explosionsgeschützter Grad: | Exd IIC T6 GB | Frequenz: | 76-81 GHz |
Stromversorgung: | Zweidraht-/Vierdraht-/Sechsdrahtsystem (DC24V/AC220V) | Signalausgang: | 4~20 mA/HART/RS485-Modbus |
Markieren: | Direktübertragung prüfen Radar-Wasserspiegel-Sensor aus,Meter des Flüssigkeitsspiegel-KLD801,Faden-Radar-Wasserspiegel-Sensor |

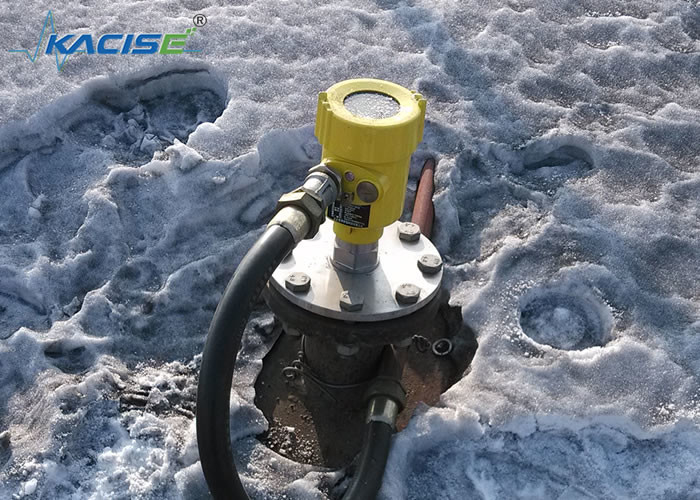

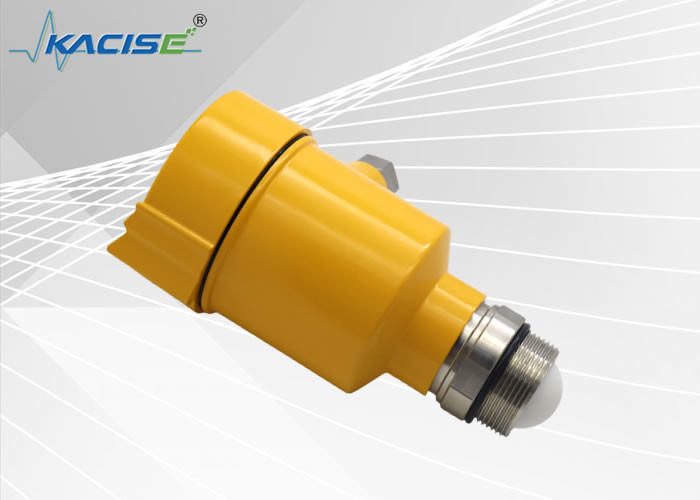

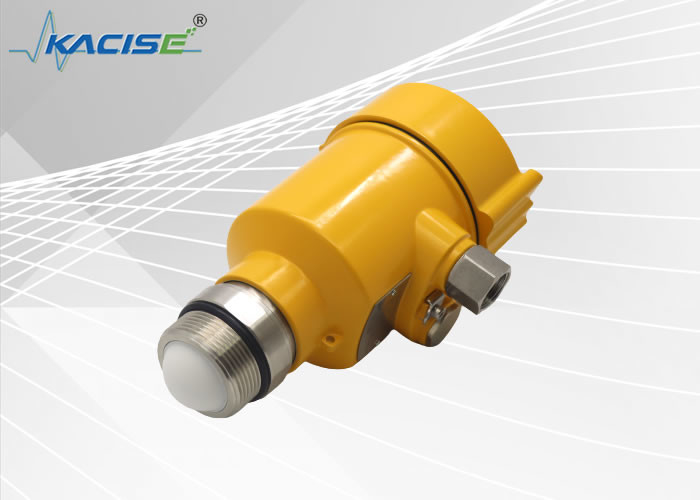

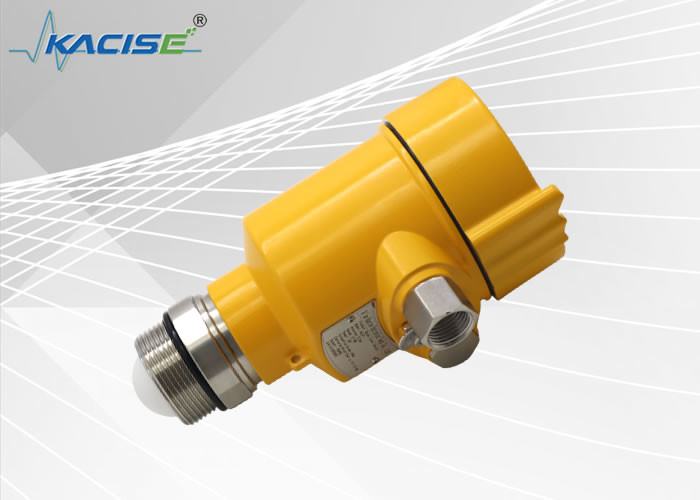

1. Produktübersicht
Produkte der Reihe KLD80 sind die frequenzmodulierten Radarprodukte der ununterbrochenen Welle (FMCW), die an 76-81GHz funktionieren und stützen die 4en-adrig und Zweidrahtanwendungen. Es gibt mehrfache Modelle, kann die maximale Reichweite des Produktes 120m erreichen, und das Totgebiet kann 8cm erreichen. Wegen seiner höheren Arbeitsfrequenz und kürzeren Wellenlänge ist es für Festkörperanwendungen besonders passend. Die Arbeitsmethode des Übertragens und des Empfangens von elektromagnetischen Wellen durch eine Linse hat einzigartige Vorteile im hohen Staub und in der rauen Temperaturumwelt (+200°C). Das Instrument liefert Flansch oder verlegte Festlegung, die die Installation bequem und einfach macht.
Die Hauptvorteile des waagerecht ausgerichteten Meters Reihe KLD80 FM-Radars sind, wie folgt:
Kommunikation und Entstörung
Das Instrument kann durch LDM auf dem Gebiet ausgeprüft werden und kann auf der PC-Seite mit der optionalen Host-Computer Software auch ausgeprüft werden. Die Verbindung zwischen dem Meter und dem PC ist, wie folgt:
zu sich mit verständigen:
1. USB zum Serienkabel RS485 (4es-adrig System);
2. USB zu TTL-Serienkabel (Zweidrahtsystem);
3. USB zum Hirsch-Modem (Zweidrahtsystem) für Kommunikation.
4. Durch die Handy Bluetooth-Entstörung ist die Entstörung vor Ort sicherer und bequemer.
5. 4G Netz, Fernentstörung durch Fernmodul.
Einleitung 2.Product
Modell KLD801 Anwendungsflüssigkeit, schwache ätzende Flüssigkeit Messbereich 0-10m Prozessverbindungsfaden/-flansch Linsenantenne der Antennengröße 22mm Genauigkeit ± 2mm Schutzgrad IP67 Explosionssicherer Grad Exd IIC T6 GB Frequenz 76-81GHz Zweidraht-/4es-adrig/sechs Drahtsystem der Stromversorgung (DC24V/AC220V) Signalausgabe 4~20mA/HART/RS485 Modbus Zeigen Sie an,/Programmierungsprogrammierer mit Netzs- mit größerer geographischer Ausdehnungentstörung Bluetooth/5G |
Spezifikationen 3.Technical
Sendefrequenz | 76GHz~81GHz |
Messbereich | 0~120m (Flüssigkeit) |
Maß-Genauigkeit | ±2mm |
Öffnungswinkel | 3°/6° |
Strecke dielektrischen Constant Useds | ≥2 |
Stromversorgungs-Strecke |
DC24V/AC220V 2-drahtiges system/4-wire system/6-wire System |
Kommunikations-Modus |
MODBUS-Bus HIRSCH |
Signalausgabe |
4~20mA+RS485 4~20mA |
Störungs-Ertrag | 3.8mA, 4mA, 20mA, 21mA, Griff |
Feld-Operation/Programmierung |
128 Knöpfe der × 64 Punktematrix display/4 mit Wirt ausgerüstet werden kann die Einstellung von Software |
Industrielle Temperatur/Feuchtigkeit |
T0: - 40~85℃/≤95%RH; T1: - 40~200℃; T2: - 40~500℃; T3: - 40~1000℃ |
Shell Material | Gussaluminium, Edelstahl |
Antennen-Art | Linsenantenne |
Prozessdruck | -0.1~2.5MPa |
Kabeleinführung | M20 * 1,5 oder 1/2NPT |
Empfohlenes Kabel | AWG18- oder 0.75mm-² |
Grad Schutz | IP67 |
Explosionssicherer Grad | Exd IIC T6 GB |
Installationsmethode | Faden oder Flansch |
Nettogewicht/Bruttomasse | Gelegentliche Konfiguration |
Verpackungskastengröße | Gelegentliche Konfiguration |
Sendefrequenz | 76GHz~81GHz |
Maße 4.Structural
Schematisches Diagramm der Rohrgewinde-Prozess-Verbindungs-Struktur-Größe bei Zimmertemperatur
5. Installation
Zwei Punkte für Installation:
(1) richten das Zielmaterialniveau aus, um zu garantieren, dass es zur materiellen waagerecht ausgerichteten Fläche senkrecht ist;
(2) vermeiden falsche Echos. Sehen Sie die folgenden Punkte für typische Arbeitsbedingungen.
●Garantieren Sie, dass es keine Störungsgegenstände, wie Leitern und Schritte, innerhalb des Strahlnbereiches gibt.
Abbildung 5 – 1 schematisches Diagramm Instrument-Einbauposition
●Die Instrumentinstallation garantiert, dass der Antennenstrahl den Zufuhreinlaß vermeidet, wie in Abbildung 5-2 gezeigt.
Abbildung 5 – Strahl mit 2 Antennen, der Zufuhreinlaß vermeidet
●Das Instrument ist 20cm mindestens weg von dem Gefäßwand installiert, andernfalls ist es wahrscheinlich, falsche Lesungen, wie in Abbildung 5-3 gezeigt zu produzieren.
Anmerkungen: Die flüssige Maßinstallationsspule sollte zu Boden senkrecht sein.
Abbildung 5 – 3 Installation 20cm mindestens weg von dem Gefäßwand
●Der feste Kegelbehälter garantiert, dass der Strahl an der Behälterunterseite so viel wie möglich verwiesen wird, andernfalls die Maßergebnisse an der Behälterunterseite sind möglicherweise ungenau, wie in Abbildung 5-4 gezeigt.
Abbildung 5 – 4 der konische Behälter garantieren, dass der Strahl an der Behälterunterseite soweit wie möglich verwiesen wird.
6. ProduktBauschaltplan
6,1 Bauschaltplan von 4en-adrig Produkten der einzelnen Stromversorgung der Kammereinschließung 24VDC
Abb. 6-1-Bauschaltplan von 4en-adrig Produkten
In der 4en-adrig Systemanwendung ist Analogergebnis 4-20mA zwei verschiedene Anschlüsse ausgenommen Netzklemme 24V. Gleichzeitig liefert das 4e-adrig System auch 485 Ausgangsanschlüsse, das für Verbindung und Entstörung mit PC oder dem Standort, der Schnittstelle 485 erfordert bequem ist.
6,2 Bauschaltplan des Zweidrahtproduktes der einzelnen Stromversorgung der Kammereinschließung 24VDC
Fig.6-1 Bauschaltplan von Zweidrahtprodukten
In der Zweidrahtsystemanwendung zusätzlich zur traditionellen Netzklemme (Ertrag 4-20mA), hat das Instrument auch eine Seriendatenstation, die bequem, an die gegenwärtige Ausrüstung des Mainstreams IOT oder an die transparente Übertragungsausstattung für Fernbedienung und Entstörung anzuschließen ist.
Modell Selection Table
waagerecht ausgerichtetes Meter Radars 80GHz FM
Modell | Modell KLD801 |
Lizenz |
P Standard (nicht explosionssicher) Ich eigensicher (Exia IIC T6 GA) Flammenfeste Art D (Exd IIC T6 GBs) |
Prozessverbindung |
Faden ½ G 1 Ein Flansch DN50/304 B-Flansch DN80/304 C-Flansch DN100/304 D-Flansch DN125/304 E-Flansch DN150/304 Spezielle Kundenbezogenheit Y |
Antennenart/-material |
Linsenantenne P 22mm Spezielle Kundenbezogenheit Y |
Prozesstemperatur |
V-Standard (- 40~120℃) Spezielle Kundenbezogenheit Y |
Elektronikeinheit |
2 (4-20) mA/24V DC Zweidraht Draht 3 (4-20) mA/24V DCs HART Two 4 (4-20) mA/220V DC 4-adrig 5 RS485/Modbus/24V DC 4-adrig 6 (4-20) mA/RS485 /24V Drahtdoppelertrag DCs sechs |
Einschließung/Grad Schutz |
L einzelner Hohlraum Aluminium/IP67 Doppelthohlraum B Aluminium/IP67 Einzelner Hohlraum J-Edelstahls 304/IP68 |
Ankommende Linie des Kabels |
M M20*1.5 N-½ NPT |
