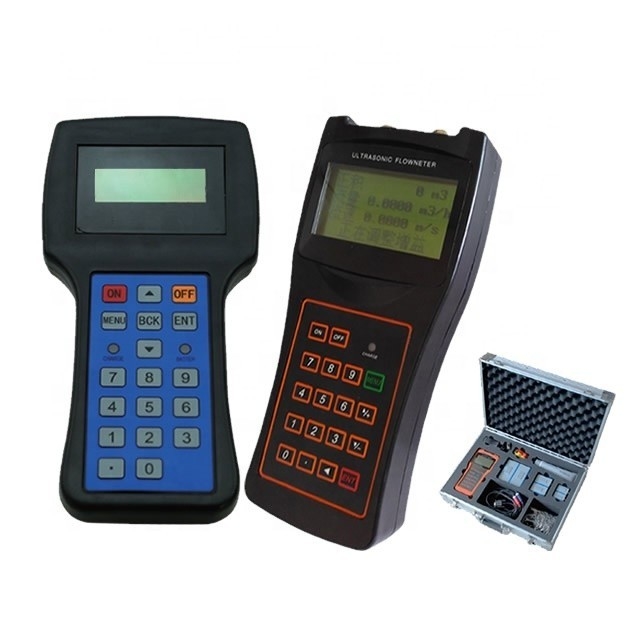

wirtschaftlicher drahtloser tragbarer Ultraschallkerosin Plastikströmungsmesser

1.1Vorwort

Willkommen zur Verwendung von Ultraschall-Durchflussmessgerät für die neue Generation, lesen Sie bitte das Benutzerhandbuch sorgfältig vor dem Gebrauch.Der Wand-Ultraschall-Durchflussmesser ist für die langfristige Durchflussmessung an einem festen Ort zu installieren.

1.2 Merkmale

◆ Linearität: 0,5%, Wiederholbarkeit: 0,2%, Genauigkeit: ± 1%

◆ Einfach zu bedienen.

◆ Mehrere Arten von Wandlern zur Auswahl, Messrohrgröße von DN15 mm bis DN6000 mm

◆ Verwenden Sie eine Niederspannungstechnologie mit mehreren Impulsen, um die Genauigkeit, Lebensdauer und Zuverlässigkeit zu verbessern.

◆ Leistungsstarke Aufzeichnungsfunktion, die Daten des Gesamtgerätes der letzten 64 Tage/64 Monate/5 Jahre aufzeichnet.

1.3 Durchflussmessprinzip

Der Ultraschalldurchflussmesser der KUF2000-Serie ist zur Messung der Flüssigkeitsgeschwindigkeit von Flüssigkeit in einem geschlossenen Leitungsbereich ausgelegt.die Vorteile des nicht verunreinigenden Betriebs und der einfachen Installation bieten wird.

Der KUF2000 Transitzeit-Durchflussmesser verwendet zwei Transduzoren, die sowohl als Ultraschallsender als auch als Empfänger fungieren.Die Wandler sind an der Außenseite eines geschlossenen Rohres in einem bestimmten Abstand voneinander geklemmtDie Wandler können in V-Methode montiert werden, bei der der Ton zweimal durch das Rohr geht, oder in W-Methode, bei der der Ton viermal durch das Rohr geht.oder in der Z-Methode, bei der die Wandler auf entgegengesetzten Seiten des Rohres montiert sind und der Ton einmal durch das Rohr gehtDiese Wahl der Montagemethode hängt von den Eigenschaften der Rohre und der Flüssigkeit ab. The flow meter operates by alternately transmitting and receiving a frequency modulated burst of sound energy between the two transducers and measuring the transit time that it takes for sound to travel between the two transducersDer Unterschied in der gemessenen Durchfahrtszeit hängt direkt und genau mit der Geschwindigkeit der Flüssigkeit im Rohr zusammen.

WHier ist es.

θ ist der Einbeziehungswinkel zur Strömungsrichtung

M ist die Reisezeit des Ultraschallstrahls

D ist der Rohrdurchmesser

Tup ist die Zeit für den Strahl von Upstream-Wandler zum Downstream-einen

Tdown ist die Zeit für den Strahl vom nachgelagerten Wandler zum vorgelagerten

ΔT=Oben Tunten

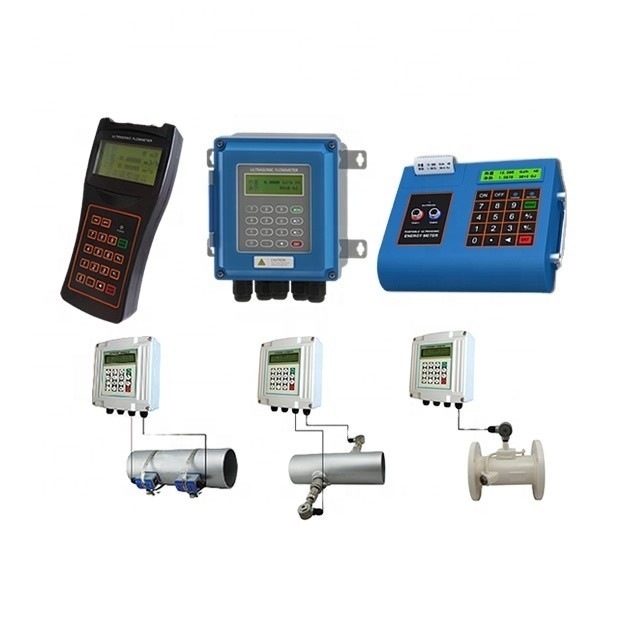

1.4 Optional verfügbarer Wandler

◆ TS-1mit einer Breite von mehr als 20 mm,

◆ TM-1mit einer Breite von mehr als 10 mm,

◆ TL-1mit einer Breite von mehr als 20 mm,

◆ HTS-1mit einer Breite von mehr als 20 mm,

◆ HTM-1mit einer Breite von mehr als 10 mm,

1.5 Typische Anwendung

Der wandmontierte Durchflussmessgerät kann auf eine Vielzahl von Rohrflussmessungen angewendet werden.

Beispiele sind:

★ Wasser (heißes Wasser, gekühltes Wasser, Stadtwasser, Meerwasser, Abwasser usw.);

★ Abwasser mit geringem Partikelgehalt;

★ Öl (Rohöl, Schmieröl, Dieselöl, Heizöl usw.);

★ Chemikalien (Alkohol, Säuren usw.);

★ Abwasser aus Anlagen;

★ Getränke, flüssige Lebensmittel;

★ Ultra-reine Flüssigkeiten;

★ Lösungsmittel und andere Flüssigkeiten

1.6Identifizierung des Produkts

Jedes Set des Durchflussmessers hat eine eindeutige Produktidentifikationsnummer oder ESN (elektronische Seriennummer), die in die Software eingeschrieben ist und nur mit einem speziellen Werkzeug des Herstellers geändert werden kann.Im Falle eines Ausfalls der HardwareBitte geben Sie diese Nummer an, die sich im Menüfenster befindet.M61bei der Kontaktaufnahme mit dem Hersteller.
