Anwendung von Ultraschall-Levelzählern in städtischen Abwasserbrunnen

Schlüsselwörter: Ultraschallspiegelmesser, städtisches Abwassermanagement, Überwachung des Flüssigkeitsniveaus, Smart City, Verhinderung von Abwasserüberflutungen, berührungslose Messung, Internet der Dingein Abwasser

Hintergrund: Herausforderungen bei alternden städtischen Abwassersystemen

In einem Altstadtgebiet einer zweitrangigen Stadt war das komplexe und stark veraltete unterirdische Abwassernetz aufgrund der zunehmenden Abwassermengen immer schwieriger.Die Abwassermenge stieg rasant an, die zu häufigen Überlaufen führen, die die Umwelt verschmutzen, das tägliche Leben stören und Sicherheit für Fußgänger und Fahrzeuge gefährden.Die Verwaltung der Stadt brauchte dringend eine zuverlässige Lösung fürin Echtzeit Überwachung des Flüssigkeitsniveausum Überlaufvorfälle proaktiv zu verhindern.

Warum Ultraschallhöhenmessgeräte?

Nach der Auswertung mehrerer Technologien wurden Ultraschallpegelzähler wegen ihrer einzigartigen Vorteile ausgewählt.

Wichtige Vorteile:

• Kontaktlose KonstruktionKorrosions- und Verstopfungsprobleme beseitigt und die Wartung um 75% reduziert.
• Breiter Messbereich(0,2-30 m) für verschiedene Brunnentiefen geeignet.
• Fähigkeit gegen Störungengewährleistet stabile Daten bei turbulenten Wasser- und Luftstörungen.
• Einfache Integrationmit bestehenden Automatisierungssystemen für die Fernüberwachung.

Implementierung: Von der Installation bis zur Systemintegration

1Auswahl der Überwachungspunkte

Es wurden 50 repräsentative Abwasserquellen ausgewählt, wobei der Schwerpunkt auf folgenden Themen lag:

• Überschwemmungsgefährdete Gebiete
• Niedriglagezonen
• Kritische Standorte in der Nähe von Wohn- und Geschäftszentren

2. Installationsvorgang

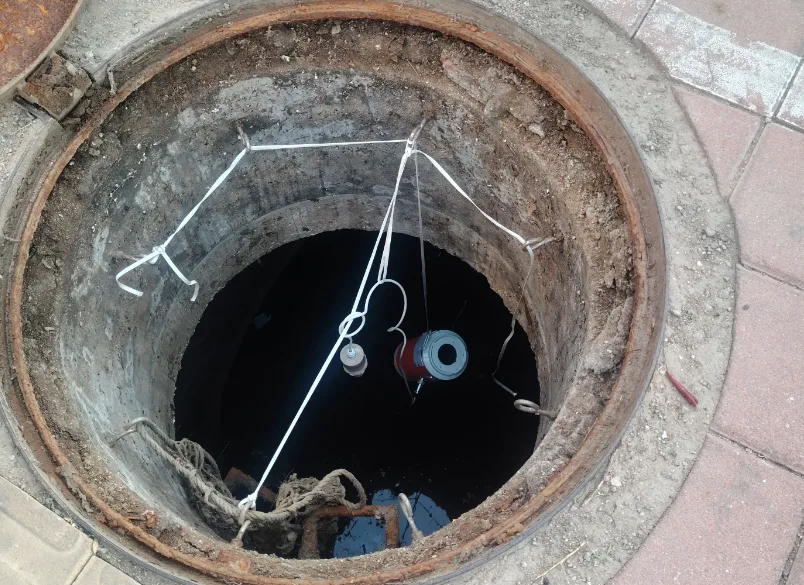

• Oberste Montage:
  • Bohrlöcher in Schachteldeckungen zur vertikalen Ausrichtung des Sensors auf die Flüssigkeitsoberfläche.
  • Ich habe den Zähler mit wasserdichten Halterungen befestigt, um eine Verschiebung zu verhindern.
  • Wasserdichte Stromkabel und Signalleitungen an nahegelegene Kommunikationsbasen angeschlossen (GPRS/LoRa-Module).

3Unterstützung der Infrastruktur

• Datenerfassungssystem:
  • Die lokalen Datenlogger sammelten Echtzeitdaten über den Flüssigkeitspegel und übermittelten sie alle 5 Minuten an das Überwachungszentrum der Stadt.
• Alarmsystem:
  • Automatisierte Warnungen (SMS/E-Mail), die ausgelöst werden, wenn die Werte vorgegebene Schwellenwerte überschreiten, mit einer Genauigkeit von 95% bei Warnungen.
• Überwachungssoftware:
  • Echtzeit-Dashboards und historische Trendanalyse über Desktop- und Mobilgeräte.

Ergebnisse: Umgestaltung der Abwasserwirtschaft

1Echtzeitüberwachung und Frühwarnung

• Kontinuierliche Überwachungmit 5-minütigen Datenaktualisierungen.
• 30 erfolgreiche PräventivwarnungenDie Kommission hat in den letzten Jahren eine Reihe von Maßnahmen ergriffen, um die Überschwemmungsgefahren in einem Jahr zu verhindern, einschließlich eines Falles, in dem eine einstündige Frühwarnung bei starkem Regen den rechtzeitigen Einsatz von Abwassereams ermöglichte, um eine große Überschwemmung zu verhindern.

2. Optimierte Abwasserabläufe

• Verbesserung der Abwassereffizienz um 25%durch datengetriebene Pumpenanpassungen (z. B. Erhöhung der Pumpenkapazität in den Vorstromgebieten während der Regenfälle).
• Reduzierte jährliche Überschwemmungsfälle in einem problematischen Bezirk von 10+ auf <2.

3. Kosteneinsparungen

• Reduzierung der jährlichen Wartungskosten um 75%: Von ¥2.000 bis ¥500 pro Brunnen, was für 50 Brunnen jährlich ¥75.000 spart.
• Verringerung unnötiger Reinigungen und Reparaturen durch datengetriebene Wartungsplanung.

Lehren und Aussichten für die Zukunft

Wichtige Erkenntnisse:

1. Standortspezifisches Design: Gründliche Vorinstallationsüberprüfungen sorgen für eine optimale Sensorplatzierung und Datengenauigkeit.
2. Zuverlässige Ausrüstung: Vorrang geben hochwertigen Ultraschallzählern mit starken Störungsschutzmerkmalen.
3. Datenbasierte Entscheidungsfindung: Integration von Flüssigkeitsstandsdaten mit städtischen Abwassersystemmodellen für ein proaktives Management.
4. Dauerhafte Wartung: Regelmäßige Kalibrierungen und Systemaktualisierungen sorgen für eine langfristige Zuverlässigkeit.

Potenzial für die Zukunft:
Im Rahmen derSmart CityIn diesem Zusammenhang wird die Entwicklung von Ultraschallpegelzählern in die IoT-Plattformen für prädiktive Analysen integriert, wodurch das Überlaufrisiko weiter verringert und die städtische Nachhaltigkeit verbessert wird.

Schlussfolgerung:

Diese Fallstudie zeigt, wie Ultraschallpegelzähler eine robuste, kostengünstige Lösung für den Flüssigkeitspegel von städtischem Abwasser bietenÜberwachungDurch die Bereitstellung von Echtzeit-Einblicken und proaktiven Reaktionen ebnet diese Technologie den Weg für intelligentere, sicherere undund eine nachhaltigere Stadtinfrastruktur.

Für Anfragen zu Lösungen für Ultraschallpegelmessgeräte oder intelligentes Abwassermanagement kontaktieren SieKaiseIch bin heute hier.
