Verschiedener Strecken-hydraulischer Wasserspiegel-Sensor des Druck-GXPS480 für Abwasseraufbereitung
Anwendung
- Hydrologische Überwachung
- Konstante DruckWasserversorgung
- Endstückverdammungs-Wasserspiegel
- Abwasseraufbereitung
- Wassersparenbewässerung
- Wasserablenkungsprojekt
- Chemische Metallurgie
Eigenschaft
- Genauigkeit: ±0.5%F.S
- Öl- gefüllter Kernkörper des Diffusionssilikons
- Keramischer Druckfestigkeits-Kernkörper
- Verschieden von der Druckstrecke
- Digitalergebnis RS485
Einleitung
Hydraulischer Sensor ist der allgemein verwendetste Druck-Sensor in der industriellen Praxis, die in der verschiedenen industriellen Steuerungsumwelt weitverbreitet ist und Ölpipeline, Wasserwirtschaft und Wasserkraft, Bahnverkehr, intelligentes Gebäude, Steuerung der Produktion, Luftfahrt-, Militär-, petrochemische, Ölquelle, elektrischer Strom, Schiffe, Werkzeugmaschinen, hydraulische Maschinerie und andere Industrien mit einbezieht.
Der hydraulische Sensor ist ein druckelektrischer Druck-Sensor des Silikons mit der Isolierung, die in einem Edelstahloberteil eingeschlossen wird. Es kann flüssig geglaubt werden, oder Gasdruck in eine elektrische StandardSignalausgabe, hydraulische Sensoren sind in der Versorgung/in der Entwässerung, in der Hitze, im Erdöl, in der Chemikalie, in der Metallurgie und in anderen industriellen Prozessen Maß und Steuerung vor Ort weitverbreitet.
Druckgeber GXPS480 hat hohe Zuverlässigkeit, hohe Stabilität, mit den Eigenschaften von
Digitalergebnis. Weitverbreitet im Gas, flüssige Druckentdeckung, wie Wasser, Öl, mildes Ätzmittel
Flüssigkeiten und Gase. Die Reihe benutzt Struktur des Edelstahls 1Cr18Ni9Ti, RS485 ausgab.
GXPS 480A: 3.6Vdc batteriebetrieben, Niederleistungsprodukte.
GXPS 480C: batteriebetriebene, Niederleistungs- und niedrige Genauigkeitsprodukte 3.6Vdc.
| Elektrische Verbindungen der direkten Führungsweise |
| Verbindungsdefinition | Kabelfarbe |
| RS485+ | Weiß |
| RS485- | Blau |
| Energie | Rot |
| Energieboden | Schwarz |
| Schild | Gelb |
Elektronische Schnittstellen- und Signaldefinition
1--power
Boden 2--power
3--RS485+
4--RS485-
Parameter
| Spezifikt. | Wert | Anmerkungen |
| Art | GXPS480 | GXPS480A | GXPS480C | 1MPa≈145PSI |
| Druckstrecke | 0~10KPa ...... 60MPa = 0~1.56PSI… 8000PSI =0~0.1BAR… 600bar 0~1000mmH2O… 100000mmH2O | 1mH2O=9.81Kpa |
| Über Drucksafe | Nenndruck mit 1,5mal (1.5X) | |
| Sekundäreindämmung | Nenndruck 3times (3X) |
| Stromversorgung | 10~30Vdc | Batterie 3.6Vdc |
| Statischer Betriebsstrom | <15ma> | <1ma> |
| Genauigkeit | 0,5% | 1,0% |
| Ausgangssignal | RS485 |
| Elektrische Schnittstelle | RS485 |
| Druckart | Manometerdruck, Absolutdruck |
| Funktionierender Temp. | -10°C~60°C |
| Druckhafen | M20×1.5, G1/4, G1/2, NPT1/2 |
Einrichtungsinformationen
GX-Art-Strecke-Ertrag-Energie-Druckhafen – Verbindung – Kabellänge
- Art: GXPS400=ordinary, GXPS400A=low-power, GXPS400C=Low-power + niedrige Genauigkeit
- Strecke: 0~10Kpa… 60MPa
- Ertrag: RS4=RS485
- Energie: 10~30Vdc, Batterie 3.6Vdc
- Druckhafen: M=M20×1.5, G=G1/4, G2=G1/2, N2=NPT1/2
- Verbindung: H=DIN43650-A, CW=water-Beweis-Verbindungsstückausgang
- Kabellänge: XXm=__-__meter

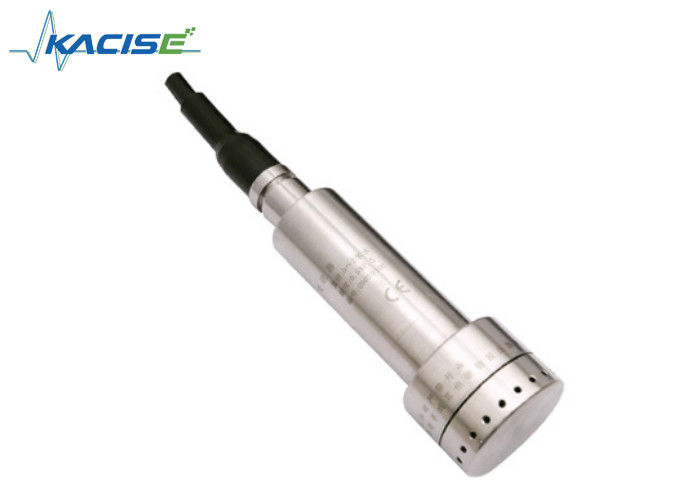

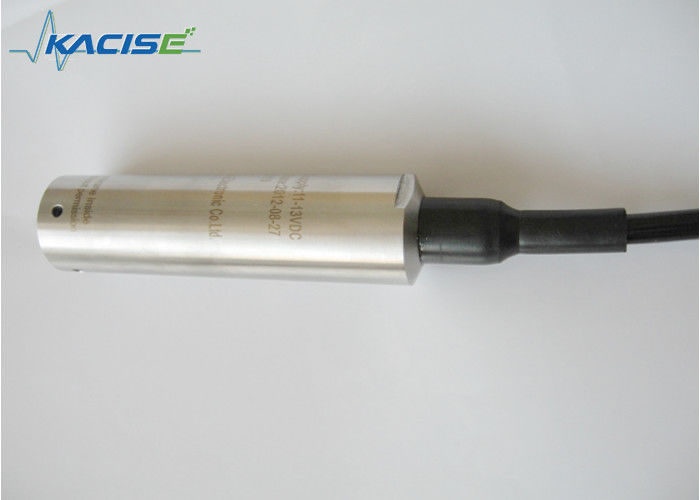

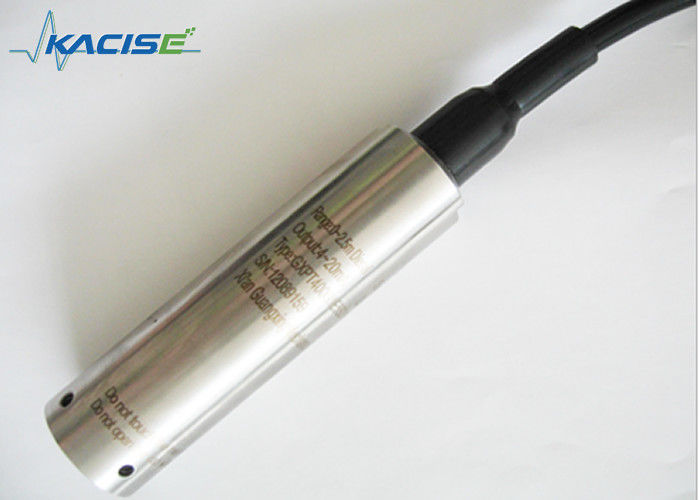

Fotografie
