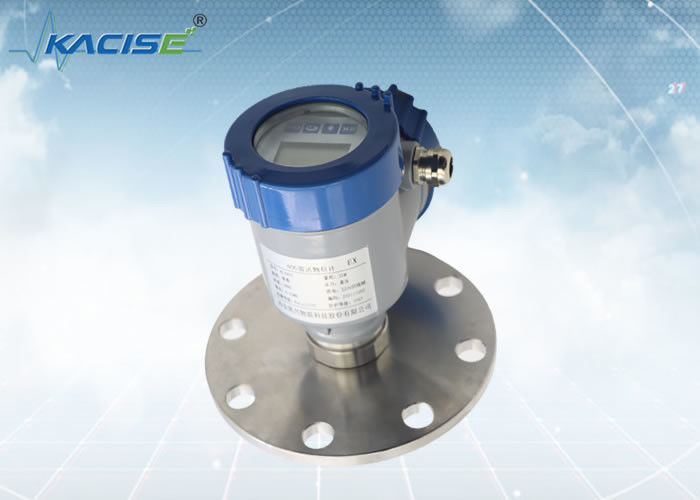

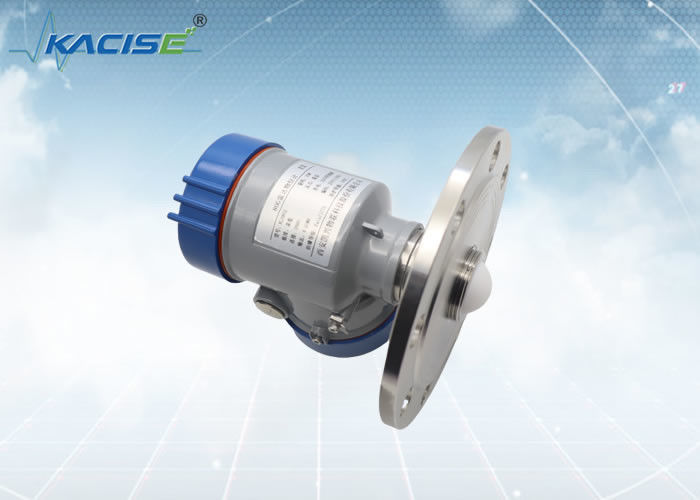

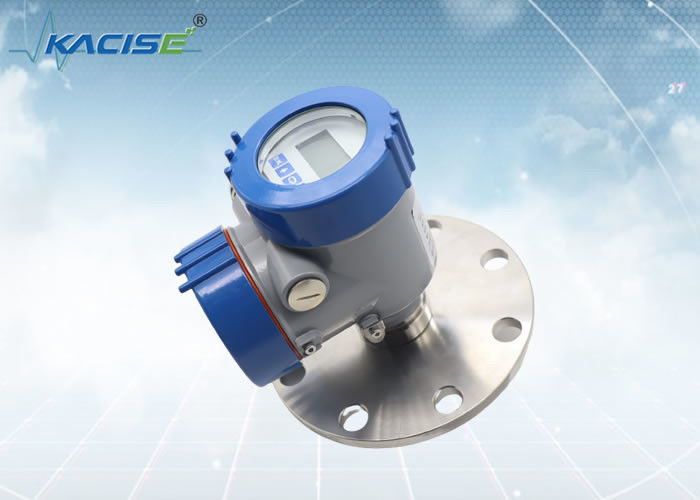

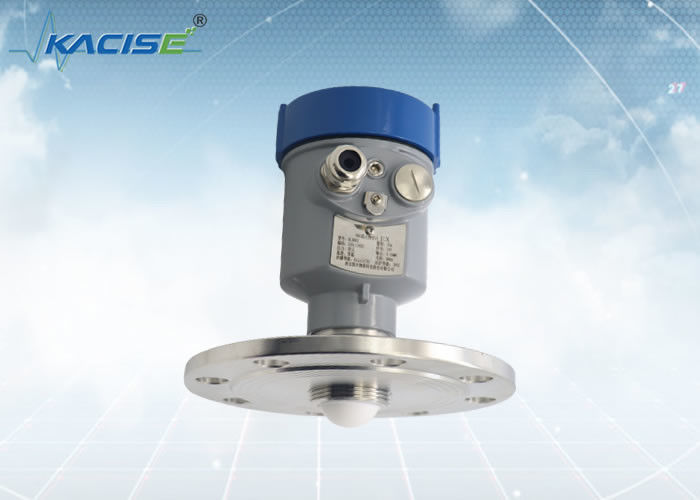

KLD802 80G FM-Radar-Niveau-Sensor
Einleitung
Was steht für FMCW?
·FMCW, also Frequenzmodulierte kontinuierliche Welle.
·FMCW-Technologie und Pulsradartechnologie sind zwei Technologien, die bei der Hochpräzisionsradarmessung eingesetzt werden.Seine Frequenz ändert sich mit der Zeit nach dem Gesetz der Dreieckwelle..
FMCW (Frequency Modulated Continuous Wave), die empfangene Echofrequenz und das übertragene Frequenzänderungsgesetz sind die gleichen, beide sind dreieckige Wellen.Mit diesem winzigen Zeitunterschied, kann die Zieldistanz berechnet werden.
FM-Radar mit kontinuierlicher Welle bezeichnet ein Radar mit kontinuierlicher Welle, dessen Übertragungsfrequenz durch ein spezifisches Signal moduliert wird.
Das Prinzip des Frequenzmodulierten Dauerwellenradars (FMCW) besteht darin, ein Dauersignal mit einer bestimmten Bandbreite und einer linearen Frequenzänderung zu senden.und dann eine schnelle Fourier-Transformation auf dem empfangenen kontinuierlichen Signal durchführen.
Der Zeitunterschied zwischen den beiden Signalen wird durch den Frequenzunterschied zwischen dem sendenden und dem empfangenden Signal berechnet.der entsprechende Abstandswert wird aus dem Zeitunterschied gewonnen.
Das FMCW-Radar kann eine sehr hohe Genauigkeit erzielen, und seine Genauigkeit hängt hauptsächlich von der Linearität und der Temperaturverschiebung des Spannungsgesteuerten Oszillators ab.
Merkmal
· Startwinkel
Radar-Wellen-Emissionswinkel 3°. Auch in extrem komplexen Anlagen kann er den Materialstand stabil und genau messen.
· Messbereich
Der Messbereich des Terahertz-FM-Radarniveaumessers beträgt 0,1m-100m. Er hat einen sehr kleinen Blindenbereich und einen großen Messbereich. Er kann die meisten Messanlässe erfüllen.
· Durchdringung
Der Terahertz-Frequenzmodulierte Radaranzeiger ist extrem durchdringend.Es kann bis zu 100 mm durch die kristalline Schicht dringen.
|
KLD802
|
Medium: nicht ätzende Flüssigkeit, leicht ätzende Flüssigkeit
Messbereich: 0,1 m bis 10/20/30/60/100 m
Prozessanschluss: Flansche ≥ DN80
Prozesstemperatur: -40°C bis 110°C
Prozessdruck: -0,11,6 MPa
Antennengröße: 32 mm Linsenantenne
Antennenmaterial: PTFE
Genauigkeit: ±1 mm (Bereich unter 35 m)
±5 mm (Bereich zwischen 35 m und 100 m)
Schutzklasse: IP67
Zentralfrequenz: 80 GHz
Startwinkel: 3°
Stromversorgung: zwei Leitungen /DC24V
mit vier Drähten /DC12~24V
Vierdraht /AC220V
Gehäuse: Aluminium/Edelstahl
Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll
für die Berechnung der Leistung von 4...20mA/RS485 Modbus
|
Einrichtung
1.Flankeninstallation
Bei der Verwendung von Flanschinstallationen sollte der Mindestabstand zwischen dem Messgerät und der Tankwand 200 mm betragen.
① Datenebene
② Mittelpunkt des Behälters oder Symmetrieachse
2.Höhenanlagen
Anforderungen an die Installation
Bei der Installation des Geräts sollten Sie es nicht über dem Material-Eingang installieren und versuchen, verschiedene Gegenstände zu vermeiden, die das Signal beeinträchtigen, z. B. Rührpaddeln usw.
Unter äußerst komplexen Arbeitsbedingungen kann das Gerät normal arbeiten, wenn sich im Bereich mit einem Radius von 20 cm in der Mitte des Montagepunktes kein Hindernis befindet.
Anlageverbindungsdiagramm:
Die Höchsthöhe der Montage-Spule H max hängt vom Durchmesser der Montage-Spule D und der Größe des Winkels des Produkts ab.
Eine zu lange Verbindung beeinträchtigt die Radarleistung.
Abmessungen
Abmessung der Gehäuse
Einheit in mm:
Produktion:
Xi'an Kacise Optronics Tech Co., Ltd. betrachtet sich als Lösungsanbieter und Hersteller. Wir bieten maximale Flexibilität und ein kostengünstiges Angebot für unsere OEM-Kunden.
Was wir bieten könnten:
Das Sortiment umfasst kundenspezifische Shell-Version/Farbe, Thread-Typ ((G-Thread/NPT-Thread), kundenspezifische Software, Drucke, Handbuch und Katalog.Das Radarmodul ist sicher verfügbar..
