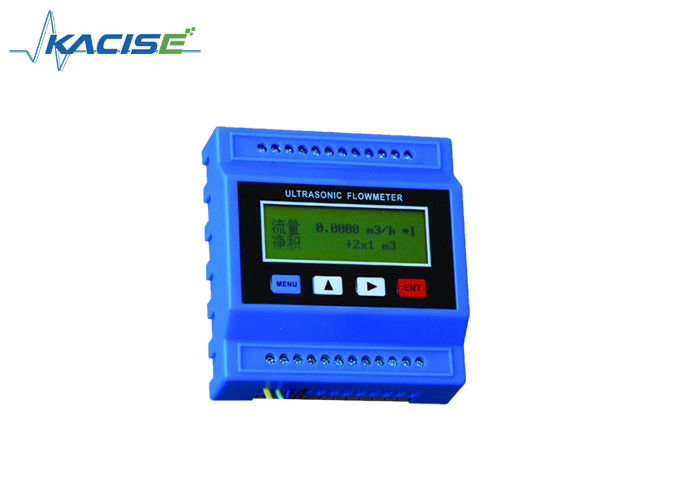

Kleine Online-Größe Ultraschall-Durchflussmesser RTU hohe Genauigkeit für die Flüssigkeitsmessung
Einleitung
Das Ultraschallflussmodul/RTU wird für verschiedene Arten von Flüssigkeitsmessungen weit verbreitet.
Bei der Installation der Schiene werden Sensoren an einem Rohr montiert, die durch ein spezielles Kabel miteinander verbunden werden.
Es kann in Systemintegration, Wasserressourcen, Energieeinsparungsanwendungen usw. verwendet werden.
Eigenschaften
1%
Mehrere Arten von Wandlern zur Auswahl, Rohrgröße von DN15mm bis DN6000mm
Einführung einer Niederspannungstechnologie mit mehreren Impulsen zur Verbesserung der Genauigkeit, Betriebsdauer und Zuverlässigkeit.
Dual-Balance-Differential-Signalempfänger/Treiberkreis, um Störungen durch Konverter, Fernsehturm, Hochspannungsleitung usw. zu vermeiden.
- Leistungsfähige Funktionen
1 Weg 4-20mA als Durchfluss- oder Wärmesensor; 2 Weg OCT-Ausgang als Schalter für den Durchfluss/die Wärmemenge; 3 Weg 4-20mA als Datensammler;2 Weg 3 Drähte ist PT100 Signal Ausgang von Widerständen, als Uhr für die Wärmemenge.
- Die Übertragung ist weit, und es Kontaktnetz schnell
RS485 unterstützt das drahtlose Netzwerk verbinden, den GPRS485 kontaktieren kann drahtlose Übertragung zu realisieren.
- UnterstützunghEssen Messung
Verbinden Sie den Temperaturwandler, können Sie die Wärme-Energie-Messung beenden
Spezifikationen
| Teile |
Detaillierte Parameter |
|
Gastgeberteil
|
Theorie |
Ultraschallzeitlücke |
| |
Genauigkeit |
± 1% |
| |
Optionsmethode |
4-Tastatur-Support-Magnetstäbe-Betrieb |
| |
Ausgang des Signals
|
1 Kanal 4 ~ 20mA @ 0,1% Stromschleife zurück, Maximallastwiderstand bis zu 1000 Ohm |
| |
|
1 Kanal OCT-Impuls-Ausgang (Standard-Impulsbreite 200 ms und kann zwischen 6 und 1000 ms angepasst werden) |
| |
|
1 Kanal-Relee-Ausgang (3A@220V) |
| |
Eingangssignal
|
3 Kanäle 4-20mA Stromschleife zurück @ 0,1% Schaltung zur Erfassung von Temperatur, Druck und Flüssigkeitsniveau usw. |
| |
|
Einsatz von 1 Kanal mV-Eingabe bis pt100 für den Kalorimeter |
| |
Digitale Anschlüsse |
Unterstützung von Mod-Bus-Protokoll und Unterstützung von Firmware-Updates |
| Kabel |
Spezielles Kabel für RS485, Reichweite bis zu 1000 m |
|
Kleidungsschlauch
|
Rohrmaterial |
Stahl, Gusseisenzement, Kupfer, PVC, Aluminium, Glas usw. |
| |
Innerer DN |
15 bis 6000 mm |
| |
Position des Sensors |
Es ist besser, den Sensor in der Position von mindestens 10D entfernt vom Vorstrom oder 5D entfernt vom Vorstrom zu befestigen, mindestens 20D entfernt von der Pumpe Ausgang ((D ist der innere Durchmesser des Rohres) |
|
Kleidungsströmung
|
Medien |
Wasser, Meerwasser, Abwasser, flüssiger Alkohol, Bier, Gas, Öl usw. |
| |
Temperatur |
-30 bis 160°C |
| |
Trübung |
10 Uhr nachts nicht so viel Kleinigkeiten. |
| |
Durchflussgeschwindigkeit |
0 ~ ± 10 m/s |
| Umwelt |
Temperatur |
Gastgeber: -20 ~ 60 °C; Sensor: -30 ~ 160 °C |
| |
Luftfeuchtigkeit |
Gastgeber: 85% RH; Durchflusssensor: IP68, weniger als 2 m unter Wasser |
| Stromversorgung |
Dies ist der Fall, wenn die Leistung des Geräts nicht über die erforderlichen Leistungsstufen hinausgeht. |
| Verbrauch |
1.5W |
Beschreibung der Teile
Auswahl des Sensors
Optionale Temperatur.Sensor
Messdiagramm
1.Klemm auf Typ
Einfache Installation ohne Unterbrechung Flüssigkeit, keine Schäden für Druck
Installieren und Wartung Klemmsensor bequem
Es kann die Temperatur aus dem Rohr messen, die Wärmemenge berechnen
2.Stecker in Typ
Einfache Installation ohne Unterbrechung Flüssigkeit, keine Schäden für Druck
Stabiler Betrieb, Kontaktaufnahme mit dem Temperatursensor, der eingesetzt wurde, Berechnung der Wärmemenge durch dieTemperatursensor.
3.Rohrtyp
Installieren mit Unterbrechungsfluss
Hohe Genauigkeit, stabiler Betrieb, Kontakt mit dem Temperatursensor, der eingesetzt, berechnen Menge der Wärme durch den Temperatursensor
