Einfacher Installations-und hohe Genauigkeits-Ultraschallströmungsmesser mit optionalem Hitze-Maß
Reihe KUFS2000 trennte Art den Ultraschallströmungsmesser, der normalerweise in den verschiedenen Flüssigkeiten benutzt wurde, und sie die Unterstützung, die on-line-Zeitdauer misst. Kein Bedarf, das Rohr, Fluss zu schneiden, wenn Sie es installieren.
Der Wirt hat Wandmontageart, Plattenbergart, explosionssichere Art; Sensoren schließen Klammer auf Art mit ein, schließen Art und Rohrart an. Es kann Hitze messen, wenn Temperaturfühler addieren Sie.
Eigenschaften
1%
Wählen Sie verschiedene Arten von Sensoren, Sie kann verwirklichen, um den Fluss von DN15~DN6000mm-Rohren zu messen.
Doppel-ausgeglichenes Signal des Gebrauches zu starten und Empfangsleitung, kann es Inverter, Fernsehturm, hohem Spannseil, etc. widerstehen.
Notieren Sie automatisch die folgenden Daten:
Notieren Sie die Gesamtheitsdaten der letzten 512 Tage 128 Monate 10 Jahre.
Die Zeit und entsprechende die Strömungsgeschwindigkeit der letzten 64 Zeiten der Energie auf und weg von Ereignissen. Notieren Sie den Arbeitsstatus der letzten 32 Tage.
- Stützen Sie das Hitzemessen
Sie kann Hitze messen, wenn Temperaturfühler addieren Sie.
Optionale Sd-Memorizerfunktion, die an ein großes von Daten sich erinnern kann
Spezifikation
| Einzelteil |
Leistung und Parameter |
|
Wirtsteil
|
Prinzip |
Ultraschallzeitabstand |
| Genauigkeit |
±1% |
| Anzeige |
2×20 Charakter LCD mit Hintergrundbeleuchtung, stützen die Sprache von chinesischem, von Englisch und von Italien-Konvertermaß: 170*180*56cm |
|
Signalausgabe
|
1 Ertrag der Weise 4~ 20mA, elektrischer Widerstand 0~ 1K, accuracy0. 1% |
| 1 Weise OKT-Impulsertrag (Impulsbreite 6 | 1 0 0 0 Frau, Nichterfüllung ist 2 0 0 Frau) |
| 1 Weise Relaisausgabe |
|
Signaleingang
|
3 Input der Weise 4~ 20mA, Genauigkeit 0. 1%, Erwerbssignal wie Temperatur, Presse und Füllstand |
| Schließen Sie den Temperaturfühler Pt100 an, kann das Hitze-/Energiemaß beenden |
| Datenschnittstelle |
Isolieren Sie serielle Schnittstelle RS485, verbessern Sie die Strömungsmesser-Software durch Computer, stützen Sie das MODBUS, das METER-BUS etc. |
| Kabel |
Twisted- pairkabel im Allgemeinen die Länge unter 50 Metern;
Wählen Sie die Kommunikation RS485 vor. Der Getriebeabstand kann über 1000m.
|
|
Rohr-Zustand
|
Rohrmaterial |
Stahl, Edelstahl, Roheisen, Kupfer, Zementrohr, PVC, Aluminium, Glasstahlerzeugnis, Zwischenlage wird erlaubt. |
| Rohr-Durchmesser |
15~6000mm |
| Gerades Längenrohr |
Wandlerinstallation sollte erfüllt sein: upstream10D, abwärts gerichtetes 5D, 30D von der Pumpe. |
|
Messendes Medium
|
Art der Flüssigkeit |
Wasser, Meerwasser, Abwasser, Öl, Chemikalien (Alkohol, Säuren, etc.), Anlage abfliessend und andere Flüssigkeiten |
| Temperatur |
-30~160℃ |
| Trübung |
nicht soviel Flitter 10000pm |
| Flussgeschwindigkeit |
0~±10m/s |
|
Umwelt
|
Temperatur |
Wirt: -20~60℃; Sensor: -30~160℃ |
| Feuchtigkeit |
Wirt: 85%RH; Strömungsmesswertgeber: IP68, weniger als 2m unter Wasser |
| Stromversorgung |
DC8~36V oder AC85~265V (optional) |
| Verbrauch |
1.5W |
Installation
1.Clamp auf Art
Einfach, ohne Unterbrechungsflüssigkeit, kein Schaden zu installieren für Druck
Installieren Sie und halten Sie Klammern-Sensor bequem instand
Er kann die Hitze aus dem Rohr heraus messen, wenn er den Temperaturfühler addiert.
2.Plug in der Art
Einfach, ohne Unterbrechungsflüssigkeit, kein Schaden zu installieren für Druck
Stabile Operation, treten mit dem Temperaturfühler, der einfügte, ihm kann Hitze durch den Temperaturfühler berechnen in Verbindung.
Art 3.Pipe
Installieren Sie mit Unterbrechungsfluß
Hohe Genauigkeit, stabile Operation, treten mit dem Temperaturfühler, der einfügte, ihm kann Hitze durch den Temperaturfühler berechnen in Verbindung.
Sensor oder Auswahl
Sensor-Auswahl hängt von den Einsatzbereichparametern wie dem Durchmesser des Rohres die Verlegenheitsmethode die Art des Flusses, sich bezieht bitte das auf auserlesene Kapitel der Verlegenheitsmethode für Details ab.
Optionaler Temp. Sensor
Optionaler Sd-Memorizer
Sd-Kartendatenspeicherung kann den Speicher der großen Menge von Maßdaten des Ultraschallströmungsmessers verwirklichen. Sie kann das Unannehmlichkeitsproblem der Maßdatenspeicherung, -lesung und -verarbeitung für an der Wand befestigte Art Strömungsmesser lösen.
Sie kann den manuellen Zählerstand, Recorder vollständig ersetzen ohne Papier.

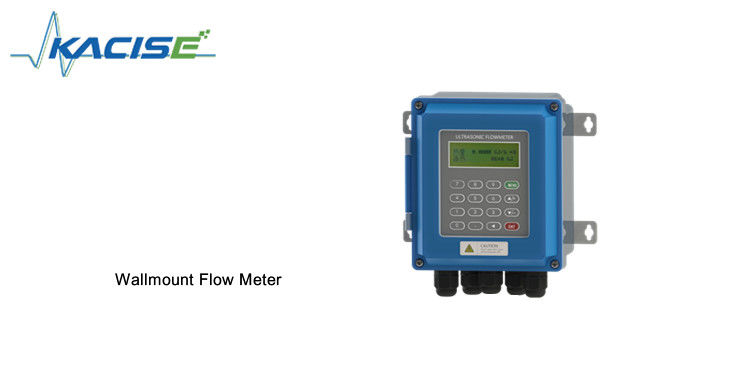

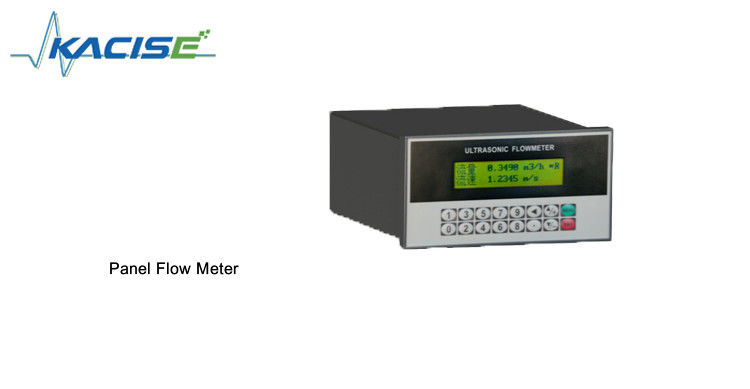

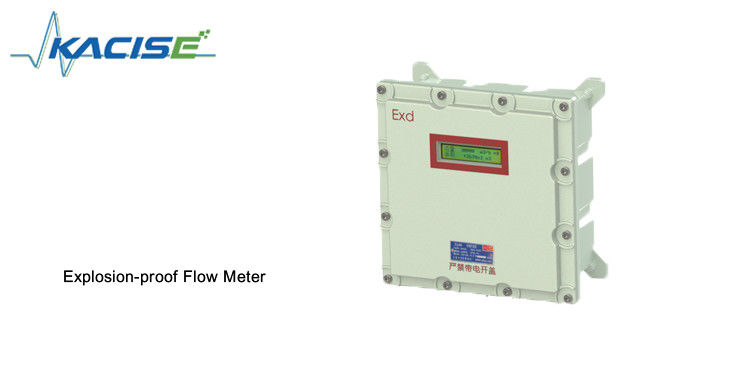

Optionaler Wirt
Entsprechend unterschiedlicher Installationszustand sind unten Modelle des getrennten Ultraschallströmungsmessers:
