Industrieller hohe Genauigkeits-Druck-Sensor, druckelektrischer allgemeinhinDruckgeber

Mehrfachdruckbereich und Ausgangssignal Universalpiezoresistiver Drucktransmitter

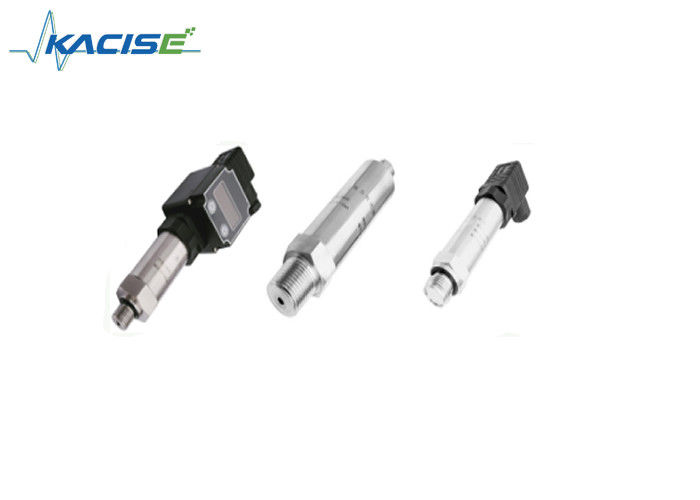

GXPS100 universeller piezoresistiver Drucktransmitter

Einleitung

Der Druckmessgerät der GXPS100-Reihe ist ein kostengünstiges, zivil- und industriell genutztes Gerät für hohe Volumen.leicht ätzende Flüssigkeiten und Gase.

Das Produkt verwendet 1Cr18Ni9Ti Edelstahl Struktur, importieren die international bekannte Marke der Diffusion von Öl gefüllten Druck Kern Körper,spezielle Sensorinstrumentationsverstärker-Schaltung, die die Kalibrierung der Null- und Vollskala erleichtern kann.

Merkmal

• Genauigkeit: 0,5% F.S.
• Import von hochwertigem Kern
• Mehrfachdruckbereich und Ausgangssignal
• Verschiedene Steckverbinder und Druckanschlüsse
• Nichtpolaritäts 2-Leitungstrom-Ausgang
• Gleichstrom- und Wechselstromleistung
• CE-Zertifikat, explosionsschutzfähig

Definition der elektronischen Schnittstelle und der Signale

Parameter

 Anwendung

☆ Gaslageranlage

☆ Hydraulik und Schmierung
☆ Konstante Wasserversorgung unter Druck
☆ Druck in der Leitung
☆ Gefäßdruck
☆ Petrochemie
☆ Industrieprozesssteuerung

Bestellinformationen

GX-Typ-Bereich-Ausgabe-Leistungs-Druckanschluss-Elektrische Verbindung-Kabellänge-Paket

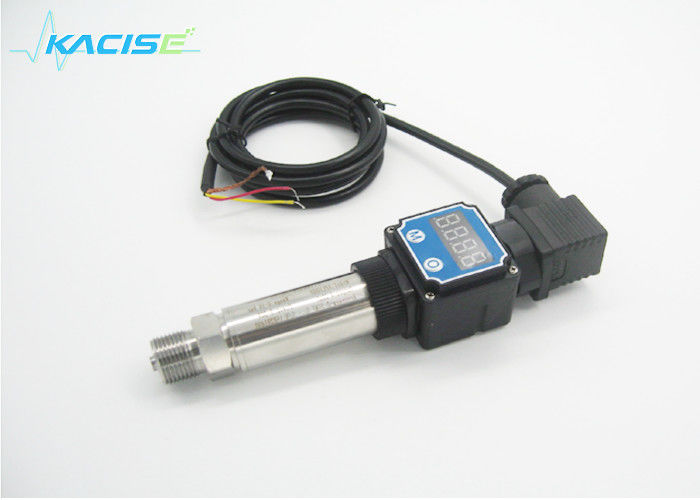

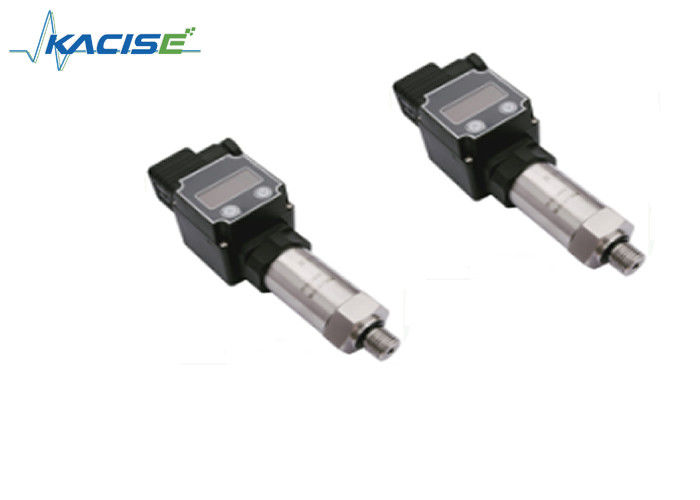

• Typ: PS100=universeller Typ, PS100E=intrinsisch sicherer Modus, PS110=PS100+ Indikator
• Bereich: 0~0,2...60MPa, 0~2bar...600bar= die obere Grenze des Bereichs
• Ausgang:: A=4~20mA, V=0~5Vdc, V05=0,5~4,5Vdc, V1=1~5Vdc, V2=0~10Vdc
• Leistung: 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
• Druckanschluss: M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
• Elektrische Verbindung: H=DIN43650-A, GX=GX16-7, C=Festkabel-Ausgang, CW=wasserdichte Verbindungsausgang
• Kabellänge: XX m=XX Meter 1-150 m
• Verpackung: Bb, Schaum

Z.B.GXPS100-3MPa-A-0,5-DC24-P-Schaum

PS100, Prüfbereich 0-3MPa, Genauigkeit 0,5%, 24Vdc-Stromversorgung 4-20mA Ausgang, Druckanschluss mit M20X1.5, in Schaumstoff verpackt.
