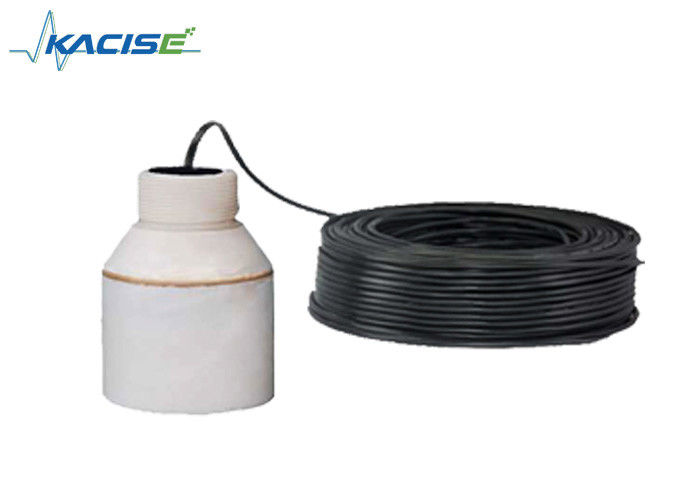

RS485 Split-Typ Ultraschall-Flüssigkeitsstandsmesser hoher Genauigkeit für die Wasserbehandlung
Beschreibung des Produkts
Der Split-Ultraschallpegelmesser ist eine kostengünstige Ausrüstung zur Messung von Flüssigkeits-, Schlamm- und Feststoffpegeln im Industriebereich.Es ist besser für den Tank., Aufbewahrungsbehälter und Halterungsanlage.
Es wird weit verbreitet in kommunalen Projekten, in der Wasserbehandlung, in der chemischen, metallurgischen und verarbeitenden Industrie eingesetzt.
Parameter
| Funktion |
Split-Typ |
| Reichweite |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| Genauigkeit |
00,5% bis 1% |
| Entschließung |
3 mm oder 0,1% (was größer ist) |
| Anzeige |
Englischsprachige LED-Anzeige |
| Analog-Ausgabe |
Vier Drähte 4~20mA/510Ω |
| Digitale Ausgabe |
RS485, RS232 (optional) |
| Relais-Ausgang |
4 Wege AC 250V/ 5A oder DC 30V/ 5A (optional) |
| Stromversorgung |
Standardeinstellung: 24VDC, optional: 220V AC+15% 50Hz |
| Umgebungstemperatur |
LED: -20°+60°C, Sonde: -20°+80°C |
| Schutzgrad |
LED: IP65, Sonde: IP68 |
| Kabelsonde |
10 m |
| Einrichtung |
Garn oder Flansche |
Festkörpermessung
Einbaufläche
Die Installationsmethode ist die gleiche wie bei der Flüssigkeitsmessung: Sie kann an der Flansche angebracht werden, die das angeschlossene Behälterrohr verbindet.Die Achse muss auf den Containerausgang oder senkrecht auf die Medienoberfläche ausgerichtet sein, sollte die Sonde in der Lage sein, aus dem angeschlossenen Rohr zu kommen.
Betriebsanweisungen für das Menü des Ultraschallpegeldifferenzmessers
Der Ultraschall-Niveausunterschiedsmesser, der chinesische und englische Menü und einfache
Normalerweise, nachdem die Installationsanweisung befolgt, dann mehrere Parameter gesetzt, wird es anfangen zu arbeiten.
Einfacher Betrieb:
1. Schlüssel: Unsere Produkte können durch drei Tasten auf dem Panel debuggt werden. Dann wird der gemessene Wert durch LED angezeigt.
2.Nachdem Sie unser Produkt eingeschaltet haben, drücken Sie zwei Sekunden lang die SET-Taste und betreten Sie das Menü der ersten Ebene.
3Der Höhenwert der Sonde (Nr. 1) führt zur Position "Null" und "Null" in der Strukturtabelle im Menü.(die Höhe der Sonde ist der Abstand von der Startfläche der Sonde bis zum Boden).
4Der Höhenwert der Sonde (Nr. 2) führt zu der Position "Null". Die Position "Null".
5.Satz 4 mA entspricht Differenzwert und 20 mA entspricht Differenzwert.
4mA entspricht dem Differenzwert: Ausgang ist 4mA, wenn der Differenzwert gleich
Einstellung des Wertes.
20mA entspricht dem Differenzwert:Ausgang ist 20mA, wenn der Differenzwert gleich
Einstellung des Wertes.
¢Da der entsprechende Differenzwert und der entsprechende Differenzwert "20mA"
Überprüfen Sie das Strukturfoto des Menüs.
OnE. Einepp- Ich weiß.cEinSieheon
Der Ultraschall-Leveldifferenzmesser (Material, Flüssigkeit) wird verwendet, um Höhenunterschiede von Niveau oder Materialniveau in den beiden verschiedenen Behältern zu messen.
Wirde. WDieIchn
Elektrische Verkabelung des Ultraschall-Niveausdifferenzmessers
Endgerät des Ultraschall-Niveausunterschiedsmessers
Anleitung zur Verkabelung
Erdung: Das erste Erdungsgerät des Geräts muss tatsächlich geerdet sein.
Sie können das Erdterminal mit anderen Geräten abholen.
Blau: Temp n + Temperatursensor +
Schwarz: GND-Erddraht
Einzelsonde: n=1, Doppelsonde, n=1,2 Strom: ∆Strom+ ∆Verbindung mA n+;
∆Strom- ∆Verbindung mA n-/GND
Einzelsonde: n=1, Doppelsonde, n=1,2 Relais:RLlnA und RLnB zeigen offen;
Einzelsonde: n=1,2 doppelte Sonden, n=1,2,3,4
Leistung: Leistung Wechselstromanschluss L, N-Leistung Gleichstrom: 24V+ Verbindung 24VDC+,
GND-Anschluss 24VDC
Anmerkung:
1 Verzögerung 1 wird für den Alarm der Sonde 1 und Verzögerung 2 für den Alarm der Sonde 2 verwendet.
Die Verzögerung 3 und die Verzögerung 4 werden für die Differenzmeldung verwendet.
2 ★ Die Leistung von mA1+ und mA- ist Differenzkrankt.
Der Standard-Ausgang von mA2+ und mA- ist Sonde 2 Strom oder wählen Sie die Sonde 1 Strom.( auswählen 9 Arbeitsmodus
★ Als Laufmodus der doppelten Materialstufe ist der Ausgang von mA 1+ und mA-Sonde 1 Strom. Der Ausgang von mA2+ und mA-Sonde 2 Strom.
Gewährleistungsbescheinigung für Ultraschallpegelzähler und Ultraschallpegeldifferenzzzähler
| Name |
|
| Anschrift |
|
| Kontaktperson |
|
Telefon |
|
| Produktmodell |
|
Produktnummer |
|
| Datum der Annahme |
|
Installationsgebühr |
|
Anweisungen für die Gewährleistungskarte des Ultraschallpegelmessers
| Produktmodell |
|
Produktnummer |
|
| Datum der Annahme |
|
Installationsgebühr |
|
1Garantie:
1. Bitte zeigen Sie Garantie-Karte, wenn Benutzer Wartung benötigen. Innerhalb der Garantiezeit kann der Ausfall durch normale Verwendung verursacht die kostenlose Wartung nach Garantie-Karte genießen.
2Die Garantiezeit: Die Garantiezeit für das Produkt beginnt mit dem Datum der Annahme innerhalb von 12 Monaten.
Die folgende Situation ohne kostenlose Garantie:
1. Produkt oder andere Bauteile über die Garantiezeit hinaus.
2. Aufgrund der Umgebung, in der das Produkt verwendet wird, können die Anforderungen nicht erfüllt werden, so dass die Hardware nicht funktioniert.
3. Aufgrund der schlechten Energieumgebung oder Fremdkörper in die Geräte, als Ergebnis, führen zum Ausfall oder Schaden.
4. Aufgrund der Nichteinhaltung der Vorschriften gemäß der Betriebsanleitung und der damit verbundenen Überlegungen führt der Ausfall.
5. Aufgrund höherer Gewalt Faktoren wie Blitz, Wasser, Feuer und andere natürliche Faktoren, als Ergebnis, führen den Ausfall.
6. Wegen unbefugter Reparatur, unbefugter Modifikationen, Missbrauch, als Ergebnis, führen zum Ausfall.
Beschränkungsanmerkungen:
1Bitte behalten Sie diese Anweisungen, Garantie-Karte sicher, verloren ohne Bezahlung.
Die Auslegung dieser Garantie-Karte liegt bei unserer Firma, wir haben das Recht, den Inhalt dieser Karte ohne vorherige Ankündigung zu ändern.
Einrichtung
Produktstruktur
