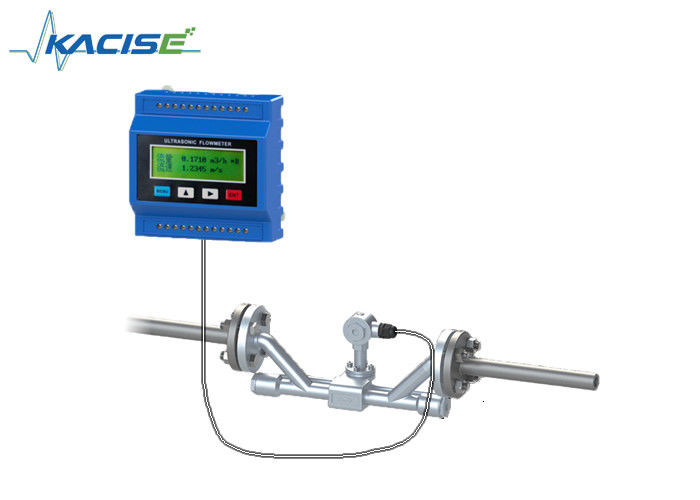

Flansch-Faden-Verbindungs-Inline-Strömungsmesser-Ultraschallart für on-line-Maß

Flansch-Faden-Verbindungs-Inline-Strömungsmesser-Ultraschallart für on-line-Maß

tragbare Klammer auf Strömungsmesser

Ultraschallflusswandler

Herkunftsort:

China

Markenname:

KACISE

Zertifizierung:

CE

Modellnummer:

Reihe KUF2000

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
SD-Karte:
Optional für die Datenspeicherung
Ausgabe:
4-20mA, OKT-Impuls, Relais
Kommunikation:
RS485-MODBUS
Mittelfristig:
Wasser, Meerwasser, Abwasser, Öl, Chemikalien, Alkohol, Milch, Bier, Wein usw.
Stromversorgung:
DC8~36V oder AC85~265V
Sensor:
Inline-Rohrtyp
Rohrmaterial:
Stahl, Edelstahl, Roheisen, Kupfer, Zementrohr, PVC, Aluminium-, Glasstahlerzeugnis, Zwischenlage wi
Rohr-Durchmesser:
DN15~6000mm
Hervorheben:

tragbare Klammer auf Strömungsmesser

,

Ultraschallflusswandler

Zahlungs- und Versandbedingungen
Min Bestellmenge
1-teilig
Preis
verhandelbar
Verpackung Informationen
ein Karton für einen Satz
Lieferzeit
3-5 Arbeitstage
Zahlungsbedingungen
L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
1000 setzt pro Monat
Beschreibung des Produkts



Flansch- und Gewindeverbindung Inline Ultraschall-Durchflussmesser / Durchflussmesser für Online-Messungen





Einleitung



KUF2000Ultraschalldurchflussmesser der SerieDer Messgerät ist in der Regel für die Langzeitmessung im Feld eingesetzt. Klemm auf Typ, Einfügeltyp und Inline-Rohrtyp.

Inline-Rohrtyp:Für Rohre DN15-6000mm geeignet, DN15-32-Rohre verwenden π-förmigen Inline-Rohrsensor, DN40 und höher verwenden Standard-Inline-Rohrsensor.Der Messbereich des Standard-Inline-Ultraschalldurchflussmessers beträgt DN40mm~DN1000mm, mit hoher Schutzklasse IP68, Flüssigkeitstemperatur von -30°C~160°C, Druckbereich von 0~2,5Mpa,hohe Genauigkeit innerhalb von ±00,5%.



Einfügungsart: Nur zwei Installationslöcher sind auf dem Rohr erforderlich, der Benutzer kann die Einsatzsensoren installieren.Sensoren berühren direkt die Flüssigkeit, ist die Messung stabil und zuverlässig.

Klemm auf Typ:Die SensorenSie werden an der Außenseite der Rohre befestigt und kommen nicht mit der inneren Flüssigkeit in Berührung.Die KUF2000-Serie Klammer auf Ultraschall-Durchflussmesser istEinfach zu installieren, kein Rohr und Wasser abschneiden, kein Druckverlust.Es unterstützt die Online-Längenmessung.Der Flüssigkeitsdurchfluss kann mit dem am Rohr befestigten Sensor gemessen werden.



Eigenschaften

  • 1% Genauigkeit.
  • Breite Palette für verschiedene Anwendungsbereiche (DN15-DN6000)
  • Kein mechanischer Antrieb im Ultraschallflussmesser, Teile sind selten beschädigt, wartungsfrei und lange Lebensdauer.
  • Schließen Sie den Temperaturwandler Pt100 an, um die Wärme-Energie-Messung abzuschließen.

Spezifikation



Genauigkeit ≤ 1%
Geschwindigkeitsbereich 0~±10m/s, zweiseitige Messung
Rohrgröße DN15 bis DN6000
Temperatur -30 bis 160°C
Art der Flüssigkeit Eine einzige Flüssigkeit kann Schallwellen übertragen. wie Wasser, Meerwasser, Abwasser, Öl, Chemikalien, Alkohol usw.
Rohrmaterial Stahl, Edelstahl, Gusseisen, Kupfer, PVC, Aluminium, Glasstahl usw.
Ausgang des Signals

1 Weg 4-20mA Ausgang ((Impedanz 0 ~ 1K, Genauigkeit 0,1%)

1 Weg OCT-Impuls-Ausgang ((Impulsbreite 6 ~ 1000 ms)

Einweg-Relee-Ausgang

Signal-Eingang 3 Wege 4-20mA Eingang, erreichen zu Wärmemessung durch Anschließen PT100 Platin Widerstand.
Schnittstelle RS485, Unterstützung von Modbus
Datenspeicherung SD-Karte speichert regelmäßig die vorgegebenen Ergebnisse (optional)
Stromversorgung DC8~36V oder AC85~264V




















Flansch-Faden-Verbindungs-Inline-Strömungsmesser-Ultraschallart für on-line-Maß 0



Optionale Durchflussmesser-Hauptgerät



Flansch-Faden-Verbindungs-Inline-Strömungsmesser-Ultraschallart für on-line-Maß 1



Optionale Inline-Sensor



Flansch-Faden-Verbindungs-Inline-Strömungsmesser-Ultraschallart für on-line-Maß 2



 1. π Schnürverbindung



Nennwert

Durchmesser

(DN)

Druck

Niveau

P

Länge

L

Verbindung

Faden



Faden

Länge

Gewinde-Standard

DN15

2.5

320

G3/4

18

Die in Absatz 1 genannte Regelung gilt nicht.

DN20

2.5

360

G1B

15

DN25

2.5

390

G1 1/4B

16

DN32

2.5

450

G1 1/4B

22.5










 2. π Flanschverbindung


Nennwert

Durchmesser

(DN)

Druck

Niveau

P

Länge

L

Flanschmaß Gewinde-Standard

Normal

Größe

D

Schraubloch

Zentren

D1

Schraubloch

X Menge

¢ X n

Versiegelung

Oberfläche

Durchmesser

D2

Flanschdicke Abmessung der Bolzen
C f
DN15 2.5 320 95 65 14X4 46 14 2 M12X50 Die in Absatz 1 genannte Regelung gilt nicht.
DN20 2.5 360 105 75 14X4 56 16 2 M12X50
DN25 2.5 390 115 85 14X4 65 16 2 M12X60
DN32 2.5 450 14 0 100 18X4 76 18 2 M16X60











3. Standard-Inline-Sensor

Flansch-Faden-Verbindungs-Inline-Strömungsmesser-Ultraschallart für on-line-Maß 3

Optional Temperaturmessgerät

Flansch-Faden-Verbindungs-Inline-Strömungsmesser-Ultraschallart für on-line-Maß 4



Bestellinformationen



Flansch-Faden-Verbindungs-Inline-Strömungsmesser-Ultraschallart für on-line-Maß 5
