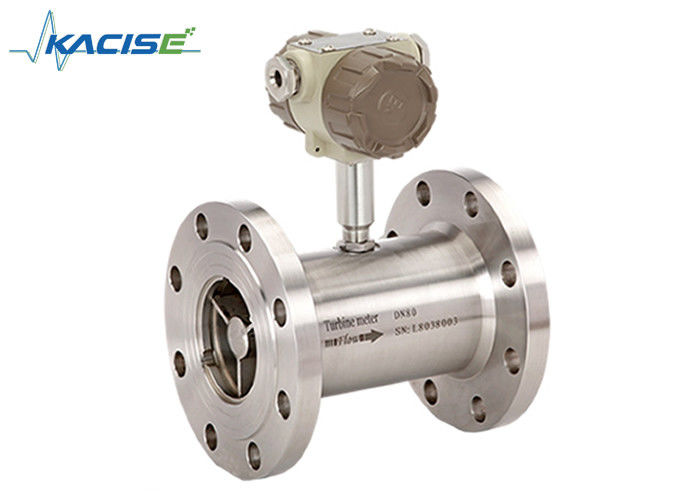

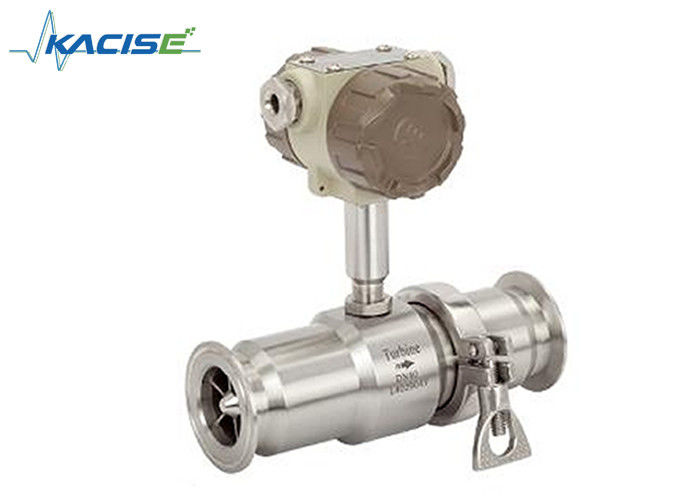

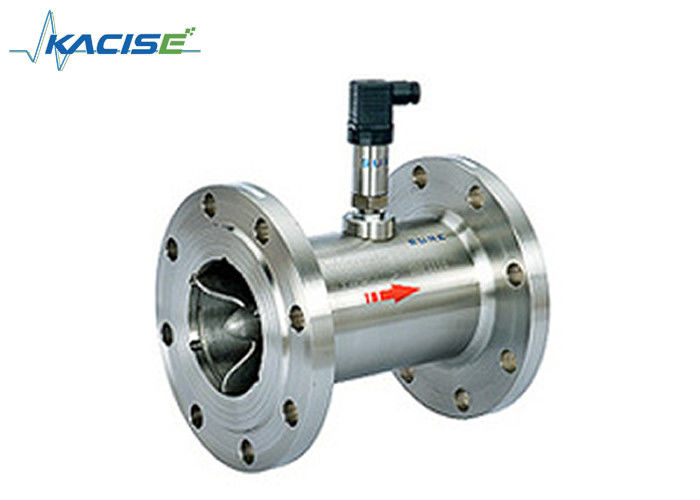

Ex-sicheres Dieselbrennstoff/öl/Pflanzenöl/Palmöl Edelstahl-lösliches Turbinen-Strömungsmesser des Flansch-24VDC
Beschreibung
Turbinenströmungsmesser ist eine Art Geschwindigkeitsströmungsmesser mit Temperatur- und Druckausgleichsfunktion. Es gehört einer Art Geschwindigkeitsströmungsmesser. Sein Arbeitsprinzip ist, wie folgt: die Energie der flüssigen Flüssigkeit fährt die Turbinenschaufel, um sich zu drehen, und seine Umdrehungsgeschwindigkeit ist zum Volumenstrom ungefähr proportional. Turbinenströmungsmesser ist im Erdöl, chemische Industrie, elektrischer Strom, Gasrohrnetz, städtisches Gas und andere Felder weitverbreitet, und ist in der Geschäftsregelung wegen seiner hohen messenden Genauigkeit, gute Wiederholbarkeit und Stabilität, breite Palette, schnelle Antwort, zu fließen Änderungen, starke Entstörungsfähigkeit, einfache Signalübertragung und andere Eigenschaften weitverbreitet.
KXTUF-Turbinenströmungsmesser ist ein neuer Typ intelligentes Instrument basiert auf Einzelchipmikrocomputer-Technologieentwicklung des TurbinenStrömungsmesswertgebers und Bildschirmintegration, mit hoher Zuverlässigkeit, die hohe Präzision, Entstörungs, Blitzschutz, niedrige Kosten Vorteile, ist es weitverbreitet, die Strömungsgeschwindigkeit der geschlossenen Rohrleitungsflüssigkeit zu messen, gemacht vom Material 1Cr18Ni9Ti, Korrosionsbeständigkeit, keine anderen Verunreinigungen, kann quantitative Steuerung, übermäßige Warnung verwirklichen und andere Funktionen, ist ein ideales Strömungsmesser. Die Maßgegenstände sind Erdöl, organische Flüssigkeit, verflüssigtes Erdölgas, Erdgas, Gas, Flüssigkeit der niedrigen Temperatur.
Eigenschaften
☆ hohe Genauigkeit, im Allgemeinen bis zu ±1%R, ±0.5%R, hohe Genauigkeit bis zu 0.2%R
☆Good Wiederholbarkeit, kurzfristige Wiederholbarkeit bis 0,05% | 0,2%, in der Geschäftsregelung ist die bevorzugte Wahl des Strömungsmessers.
☆ Ertrag des Impulsfrequenzsignals, passend für Zählwerk und Verbindung mit PC; keine Nullpunktverschiebung und starke Störung widerstehen
☆, das Hochfrequenzsignal (3~4KHz) erhalten werden kann, die Signalentschließung, ist stark.
☆ breite Palette, Medium und großer Durchmesser bis zum 1:20, kleines Kaliber 1: 10.
☆ Kompaktbauweise u. bequeme Wartung
Spezifikationen
| Paremeter |
Wert |
Einheit |
|
Durchmesser
|
Faden |
4, 6, 10, 15, 20, 25, 32, 40 |
Millimeter |
| Flansch (Klammer) |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 |
Millimeter |
| Genauigkeit |
±1, ±0.5, ±0.2 (besonders angefertigt) |
%R |
| Streckenverhältnis |
1:10, 1:15, 1:20 |
|
| Sensor-Material |
304, 316 (L) Edelstahl etc. |
|
|
Funktion
Umwelt
|
Mittlerer Temp. |
-20~120 |
°C |
| Umgebender Temp |
-10~55 |
°C |
| Relative Luftfeuchtigkeit |
5%~90% |
|
| Atmosphärendruck |
86~106 |
KPa |
| Signalausgabe |
Sensor: Impulsfrequenzsignal, niedriges elektrisches level≤0.8V, hochrangiges ≥8V
Übermittler: Zweidraht, 4-20 MA gegenwärtiges Signal DCs
|
|
| Comm-Schnittstelle |
RS485 |
|
|
Stromversorgung
|
Sensor: +12V DC, +24V DC (optional)
Übermittler: +24V DC
Lokale Anzeichenart: eingebaute Zelle des Lithiums 3V oder +24VDC extern
|
|
| Signalübertragungs-Draht |
STVPV3×0.3 (3 Draht), 2×0.3 (Draht 2) |
|
| Getriebe-Abstand |
Nicht mehr als 1000 |
m |
| Bus-Leitungs-Schnittstelle |
Grundlegende Art: Hausman-Verbindungsstück oder Draht mit 3 Kernen;
Explosionssichere Art: M20 × 1,5 (f)
|
|
| Explosiv-sicherer Grad |
Grundlegende Art: Nichtexplosionsbeweis;
explosionssichere Art: ExdIIBT6
|
|
| Schutzniveau |
IP65 |
|
Einrichtungsinformationen
| Modell |
Anmerkungen |
| KTF |
|
|
|
|
|
|
|
|
| DN |
4 |
|
|
|
|
|
|
4 Millimeter |
| 6 |
|
|
|
|
|
|
6 Millimeter |
| 10 |
|
|
|
|
|
|
10 Millimeter |
| 15 |
|
|
|
|
|
|
15 Millimeter |
| 20 |
|
|
|
|
|
|
20 Millimeter |
| 25 |
|
|
|
|
|
|
25 Millimeter |
| 32 |
|
|
|
|
|
|
32 Millimeter |
| 40 |
|
|
|
|
|
|
40 Millimeter |
| 50 |
|
|
|
|
|
|
50 Millimeter |
| 65 |
|
|
|
|
|
|
65 Millimeter |
| 80 |
|
|
|
|
|
|
80 Millimeter |
| 100 |
|
|
|
|
|
|
100 Millimeter |
| 125 |
|
|
|
|
|
|
125 Millimeter |
| 150 |
|
|
|
|
|
|
150 Millimeter |
| 200 |
|
|
|
|
|
|
200 Millimeter |
| Art |
N |
|
|
|
|
|
Sensor-Art: +12V oder 24V Energie, Drahtsystem-Impulskennzeichen des Ertrages 3 |
|
|
|
|
|
|
Übermittlerart: +24V-Energie, gab 2 Draht 4-20 MA aus |
| B |
|
|
|
|
|
Intelligente Art: Lithiumzelle, lokaler Indikator, ohne Signalausgabe |
| C |
|
|
|
|
|
Intelligente Art: +24V-Energie, lokaler Indikator, 2 Ertrag des Drahtes 4-20mA/pulse |
| C1 |
|
|
|
|
|
Intelligente Art: +24V-Energie, lokaler Indikator, Kommunikation RS485 |
| |
|
|
|
|
|
Protokoll |
| C2 |
|
|
|
|
|
Intelligente Art: +24V-Energie, lokaler Indikator, HIRSCH-Protokoll |
| Genauigkeit |
05 |
|
|
|
|
0,5 |
| 10 |
|
|
|
|
1,0 |
| 02 |
|
|
|
|
0,2 (Sonderauftrag, lange Lieferfrist) |
| Strecke |
W |
|
|
|
Ausgedehnter Messbereich |
| S |
|
|
|
Standardmessbereich |
| Körper-Material |
S |
|
|
304 SS |
| L |
|
|
316 (L) SS |
| Explosionssicher |
N |
|
Nicht explosionssicher |
| E |
|
Explosionssicher, ExdIIBT6 |
| Druck-Bewertung |
N |
Normal |
| H (X) |
Hochdruck
|
Anwendung
