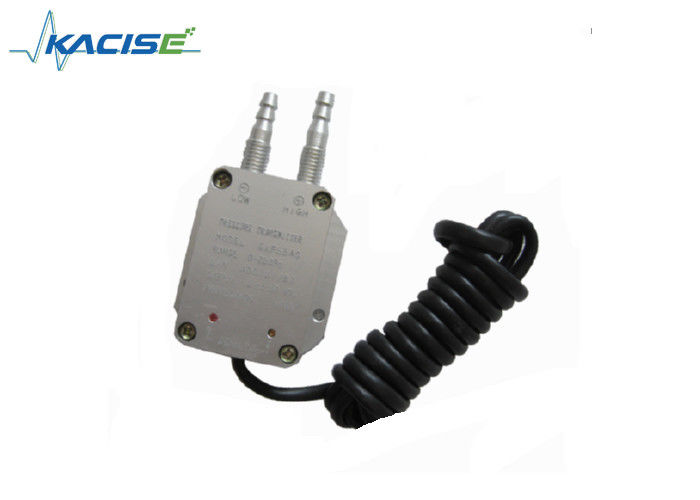

GXPS540 Hohe Empfindlichkeit und Genauigkeit Mini-Outline Winddruck und Differenzdruck
Einleitung

Der GXPS540 Winddruckdifferentialdrucktransmitter verwendet eine hochpräzise, hochstabile Membran und wird durch Spannungsisolationstechniken zusammengebaut.Durch präzise Temperaturkompensation und Signalverstärkung, übertragen Mikrodifferenzdruck, Luftdruck, Durchfluss und andere Parameter auf zuverlässige 4~20mA oder 1~5V Signalleistung.

Merkmal- Ich weiß.

• Hohe Empfindlichkeit
• Hohe Genauigkeit und Stabilität
• Mini-Umriss, einfach zu installieren

Definition der elektronischen Schnittstelle und der Signale


Parameter

Abmessung

Auf der GXPS540 gibt es zwei verstellbare Schrauben.

Z steht für Null-Anpassung.

S steht für "Full Range Adjustment". (Wenn der Bereich nicht geändert wird, muss er nicht angepasst werden.)

Hinweis: Wenn der Bereich < 1 KPa beträgt, kann die Platzierung den Nullpunkt beeinflussen. Bitte stellen Sie den Z nach der Installation ein.

Anwendung

• Heizkessel
• Staubvernichter
• Druck in den Luftkanälen
• Differentialdruck und Negativdruck

Bestellinformationen

GX-- Reichweite-Ausgabe-Genauigkeit-Strom-Struktur-Kabellänge-Paket

• Reichweite: 0~±5kPa......10000kPa = die obere Grenze des Bereichs
• AusgabeA=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
• Genauigkeit:0.25 = ± 0,25% F.S., 0,5 = ± 0,5% F.S.,
• Macht: 24VDC, 11~30Vdc
• Druckanschluss: GF=G1/4 weiblicher Faden, G=G1/4, NF=NPT1/4Weiblicher Faden, N=NPT1/4
• Elektrische Verbindung:C=Kabel, CW=wasserdichte Verbindungsausgabe
• Kabellänge: XXm=XX Meter 1-150m
• Statischer Druck:3, 5, 10 mal Nenndruck, 20MPa (Anmerkung: Rohrdruck)

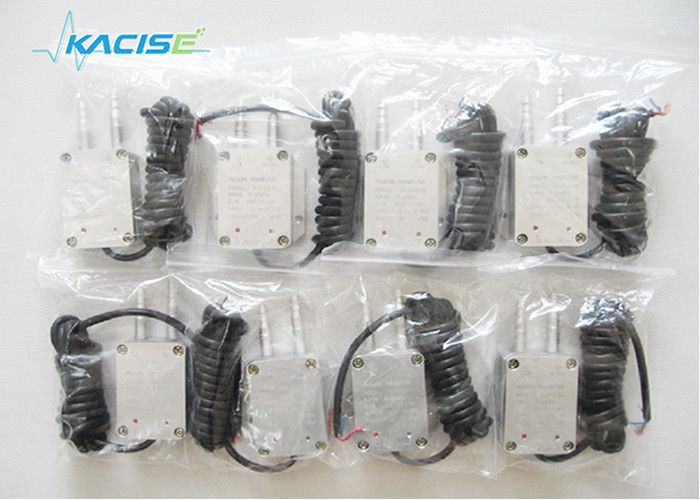

• PaketBb, Schaumstoff
