Herkunftsort: | China |
Markenname: | Kacise |
Zertifizierung: | Intrinsically safe, explosion proof, CE certificate |
Modellnummer: | GXPS800 |
Min Bestellmenge: | 1 Piece / Pieces |
---|---|
Preis: | negotiable |
Verpackung Informationen: | jede Einheit hat einzelnen Kasten und alle Kästen werden in den Standardpaketen verpackt, oder Kunde |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 2000-teilig/Stücke pro Woche |
Druckbereich: | 0~0.1MPa ...... 200MPa | Genauigkeit: | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S |
---|---|---|---|
Ausgangssignal: | 4~20mA 0~20mA 0~10mA 0~5V 0~10V | Power Supply: | 12~30Vdc 12~30Vdc |
Anzeigenstrecke: | -999~1999 | Betriebstemperatur: | -50°C~150°C |
Markieren: | Druck-Sensor der hohen Genauigkeit,Explosionssicherer Druckgeber |
Anwendung
Eigenschaft
Einleitung

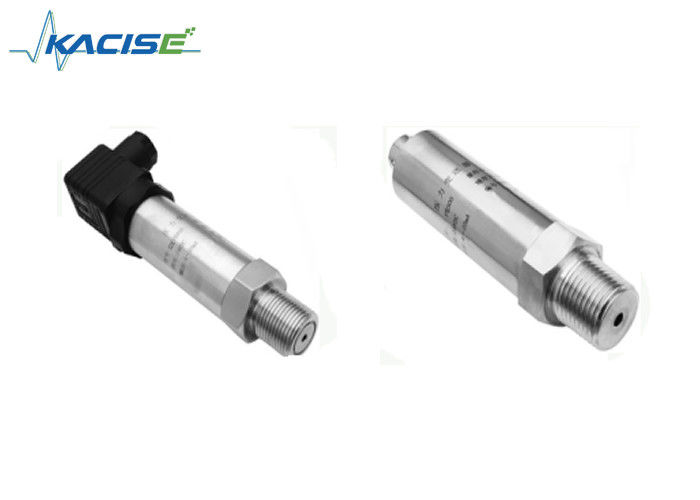

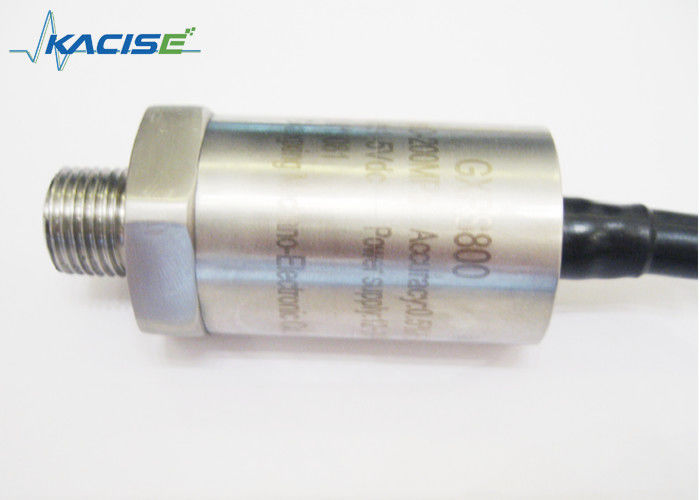

Ist Reihe gespritzter Druckgeber des Filmes GXPS800 eine hohe Temperatur, große Strecke, Produkte der hohen Präzision. Weit verbreitet im Gas, flüssige Druckentdeckung, wie Wasser, Öl, milde ätzende Flüssigkeiten und Gase.
Gespritzter Filmkern bezieht sich den auf Gebrauch von chemischen Verfahren, im Kernkörper auf dem elastischen Körper durch die chemischen Verfahren und spritzt eine Schicht des Isolators, asphaltieren das gefolgte Spritzen auf dem Gebrauch von einem Satz Maßen auf dem Isolator dünn Wheatstone-Brücke und Kompensationswiderstände der Temperatur, und schließlich bedeckt mit einer Schicht Isoliermaterial über dem Metallschichtwiderstand. Wenn der Kernkörper durch Druckelastomerdeformation im elastischen Körper auftritt, tritt ein Metalldünnfilm, eine Brücke Spritzens Wheatstone zusammen mit der Deformation auf, um einen linearen Ertrag zu produzieren.
Elektronische Schnittstellen- und Signaldefinition
Elektrische Verbindung | |||||
Draht 2 | Draht 3 | Draht 4 | Kabel | Hirschmann | Luftstecker |
Energie | Energie | Power+ | Rot | 1 | 1 |
Ertrag | Ertrag | Output+ | Blau | 2 | 2 |
Energieboden | Macht- | Schwarzes | 3 | 3 | |
Ertrag | Grün | ||||
Abgeschirmt | abgeschirmt | Abgeschirmt | Gelb | 4 |
Parameter
Spezielles. | Wert | ||||
Druckstrecke | 0~0.1MPa ...... 200MPa | ||||
Auflagedruck | _2mal nominal Nennwert von Druck (1.5X) | ||||
Abbruchdruck | _4mal nominal Nennwert von Druck (3X) | ||||
Genauigkeit | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S | ||||
Stabilität | Typischer Wert 0.25%F.S/year, Maximum 0,4% F.S | ||||
Betriebstemperatur | -50°C~150°C | ||||
Ausgleichstemperatur | -20°C~120°C | ||||
Mittlere Kompatibilität | Alles ätzende mittlere kompatible mit 1Cr18Ni9Ti | ||||
Elektrische Leistung | System mit 2 Drähten | 3/4 Drahtsystem | |||
Ausgangssignal | 4~20mA | 0~20mA | 0~10mA | 0~5V | 0~10V |
Stromversorgung | 12~30Vdc | 12~30Vdc | |||
Auflagedruck | (U-10)/0,02 (Ω) | > 20kΩ | |||
Isolierung | > 100M Ω@50V | ||||
Elektrische Stärke | 500V@60 an zweiter Stelle | ||||
Erschütterung/Auswirkung | 10g/5~2000Hz, Sinus 11ms der Äxte X/Y/Z20g | ||||
Drucklanglebiges gut | 2×106pressure Kreis @25°C | ||||
Elektrische Verbindung | Hirsmann, Luft verstopft, reparierte Kabel, Wasserbeweiskabel | ||||
Anzeigenstrecke | -999~1999 | ||||
Druckhafen | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
Druckart | G, S | Antwortzeit: 10ms | |||
EMI/EMC | EMS: EN50081-1/-2; EMC: EN50082-2 |
