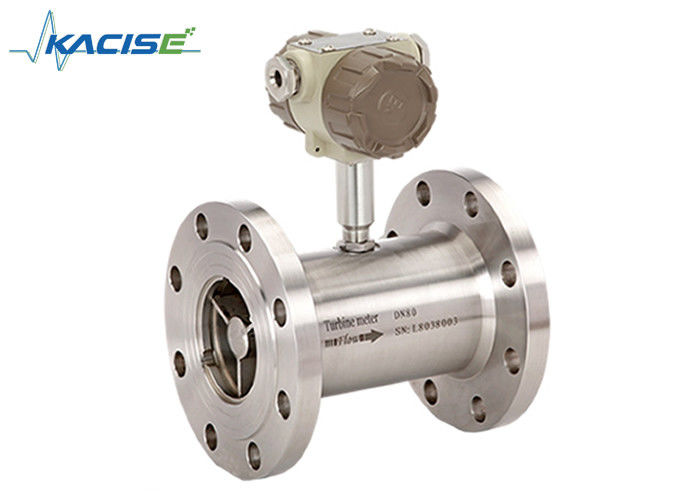

Soem-Strömungsmesser-gesundheitliche Art Drei-Klammern-Verbindungs-Turbinen-Lebensmittelindustrie-Whisky-Strömungsmesser/Bier-/Milch-Strömungsmesser
Beschreibung
Turbinenfluß metera Strömungsmesser, der weit in den Industrien von pharmazeutischem zutraf, Nahrung, Getränk für Maß, das Aufstapeln, die Steuerung, die Füllung, drehendes Teil etc. des Strömungsmessers wird vom speziellen Material gemacht, das gute Rostschutzmittel- und Rostbeweisleistung besitzt. Struktur des Strömungsmessers ist entworfene und groß genehmigte Genauigkeit des Special und Wiederholbarkeit des Strömungsmessers. Produkt auch mit einfacher Wartungsverbindung, die für die pharmazeutische und Getränkeindustrien passend ist.
Eigenschaften
☆ hohe Genauigkeit, im Allgemeinen bis zu ±1%R, ±0.5%R, hohe Genauigkeit bis zu 0.2%R
☆Good Wiederholbarkeit, kurzfristige Wiederholbarkeit bis zu 0,05% | 0,2%, in der Geschäftsregelung ist die bevorzugte Wahl des Strömungsmessers.
☆ Ertrag des Impulsfrequenzsignals, passend für Zählwerk und Verbindung mit PC; keine Nullpunktverschiebung und starke Störung widerstehen
☆, das Hochfrequenzsignal (3~4KHz) erhalten werden kann, die Signalentschließung, ist stark.
Mittleren und großen Durchmesser ☆ breiter Palette, bis zum 1:20, kleines Kaliber 1: 10.
☆ Kompaktbauweise u. bequeme Wartung
Spezifikationen
| Paremeter |
Wert |
Einheit |
|
Durchmesser
|
Faden |
4, 6, 10, 15, 20, 25, 32, 40 |
Millimeter |
| Flansch (Klammer) |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 |
Millimeter |
| Genauigkeit |
±1, ±0.5, ±0.2 (besonders angefertigt) |
%R |
| Streckenverhältnis |
1:10, 1:15, 1:20 |
|
| Sensor-Material |
304, 316 (L) Edelstahl etc. |
|
|
Arbeiten
Umwelt
|
Mittlerer Temp. |
-20~120 |
°C |
| Umgebender Temp |
-10~55 |
°C |
| Relative Luftfeuchtigkeit |
5%~90% |
|
| Atmosphärendruck |
86~106 |
KPa |
| Signalausgabe |
Sensor: Impulsfrequenzsignal, niedriges elektrisches level≤0.8V, hohe Stufe ≥8V
Übermittler: Zweidraht, 4-20 MA DC-Stromsignal
|
|
| Comm-Schnittstelle |
RS485 |
|
|
Stromversorgung
|
Sensor: +12V DC, +24V DC (optional)
Übermittler: +24V DC
Lokale Anzeichenart: eingebaute Zelle des Lithiums 3V oder +24VDC-External
|
|
| Signalübertragungs-Draht |
STVPV3×0.3 (3 Draht), 2×0.3 (Draht 2) |
|
| Getriebe-Abstand |
Nicht mehr als 1000 |
m |
| Bus-Leitungs-Schnittstelle |
Grundlegende Art: Hausman-Verbindungsstück oder Draht mit 3 Kernen;
Explosionssichere Art: M20 × 1,5 (f)
|
|
| Explosiv-sicherer Grad |
Grundlegende Art: Nichtexplosionsbeweis;
explosionssichere Art: ExdIIBT6
|
|
| Schutzniveau |
IP65 |
|
Messbereich u. Funktions-Druck
|
Durchmesser
(Millimeter)
|
Standardstrecke (m3/h) |
Ausgedehnte Strecke (m3/h) |
Normale Verbindung u.
Druck-Bewertung (MPa)
|
Spezielle Druck-Bewertung (MPa) (Flansch-Verbindung) |
| DN4 |
0.04~0.25 |
0.04~0.4 |
Faden connection/6.3 |
10, 16, 25 |
| DN6 |
0.1~0.6 |
0.06~0.6 |
Faden connection/6.3 |
10, 16, 25 |
| DN10 |
0.2~1.2 |
0.15~1.5 |
Faden connection/6.3 |
10, 16, 25 |
| DN15 |
0.6~6 |
0.4~8 |
Faden connection/6.3 |
4,0, 6,3, 10, 16, 25 |
| Flansch connection/2.5 |
| DN20 |
0.8~8 |
0.45~9 |
Faden connection/6.3 |
4,0, 6,3, 10, 16, 25 |
| Flansch connection/2.5 |
| DN25 |
1~10 |
0.5~10 |
Faden connection/6.3 |
4,0, 6,3, 10, 16, 25 |
| Flansch connection/2.5 |
| DN32 |
1.5~15 |
0.8~15 |
Faden connection/6.3 |
4,0, 6,3, 10, 16, 25 |
| Flansch connection/2.5 |
| DN40 |
2~20 |
1~20 |
Faden connection/6.3 |
4,0, 6,3, 10, 16, 25 |
| Flansch connection/2.5 |
| DN50 |
4~40 |
2~40 |
Flansch connection/2.5 |
4,0, 6,3, 10, 16, 25 |
| DN65 |
7~70 |
4~70 |
Flansch connection/2.5 |
4,0, 6,3, 10, 16, 25 |
| DN80 |
10~100 |
5~100 |
Flansch connection/2.5 |
4,0, 6,3, 10, 16, 25 |
| DN100 |
20~200 |
10~200 |
Flansch connection/2.5 |
4,0, 6,3, 10, 16, 25 |
| DN125 |
25~250 |
13~250 |
Flansch connection/1.6 |
2,5, 4,0, 6,3, 10, 16 |
| DN150 |
30~300 |
15~300 |
Flansch connection/1.6 |
2,5, 4,0, 6,3, 10, 16 |
| DN200 |
80~800 |
40~800 |
Flansch connection/1.6 |
2,5, 4,0, 6,3, 10, 16 |
Maß
Diagramm 1 (DN4~DN10): Verlegter Verbindungsartturbinen-Strömungsmesswertgeber (einschließlich gerader Rohrabschnitt).
Diagramm 2 (DN15~DN40): Faden verbundene Strömungsmesswertgeber-Größenzeichnung.
Diagramm 3 (DN4~DN10): Flansch verbundene TurbinenStrömungsmesswertgeberzeichnung.
Sensor-Installationsmethode entsprechend verschiedenen Spezifikationen, nehmen Faden an, oder Flanschverbindung, die Installationsmethode wird in Diagramm 1, 2, 3 gezeigt
Installationsmaße
| Durchmesser (Millimeter) |
L (Millimeter) |
G |
K (Millimeter) |
D (Millimeter) |
n (Loch) |
| 4 |
295 |
G1/2 |
|
|
|
| 6 |
330 |
G1/2 |
|
|
|
| 10 |
450 |
G1/2 |
|
|
|
| 15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
| 20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
| 25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
| 32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
| 40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
| 50 |
150 |
|
Φ125 |
Φ18 |
4 |
| 65 |
170 |
|
Φ145 |
Φ18 |
4 |
| 80 |
200 |
|
Φ160 |
Φ18 |
8 |
| 100 |
220 |
|
Φ180 |
Φ18 |
8 |
| 125 |
250 |
|
Φ210 |
Φ18 |
8 |
| 150 |
300 |
|
Φ240 |
Φ22 |
8 |
| 200 |
360 |
|
Φ295 |
Φ22 |
12 |
Einrichtungsinformationen
| Modell |
Anmerkungen |
| KTF |
|
|
|
|
|
|
|
|
| DN |
4 |
|
|
|
|
|
|
4 Millimeter |
| 6 |
|
|
|
|
|
|
6 Millimeter |
| 10 |
|
|
|
|
|
|
10 Millimeter |
| 15 |
|
|
|
|
|
|
15 Millimeter |
| 20 |
|
|
|
|
|
|
20 Millimeter |
| 25 |
|
|
|
|
|
|
25 Millimeter |
| 32 |
|
|
|
|
|
|
32 Millimeter |
| 40 |
|
|
|
|
|
|
40 Millimeter |
| 50 |
|
|
|
|
|
|
50 Millimeter |
| 65 |
|
|
|
|
|
|
65 Millimeter |
| 80 |
|
|
|
|
|
|
80 Millimeter |
| 100 |
|
|
|
|
|
|
100 Millimeter |
| 125 |
|
|
|
|
|
|
125 Millimeter |
| 150 |
|
|
|
|
|
|
150 Millimeter |
| 200 |
|
|
|
|
|
|
200 Millimeter |
| Art |
N |
|
|
|
|
|
Sensor-Art: Energie +12V oder 24V, gab System-Impulskennzeichen mit 3 Drähten aus |
| A |
|
|
|
|
|
Übermittlerart: +24V-Energie, gab 2 Draht 4-20 MA aus |
| B |
|
|
|
|
|
Intelligente Art: Lithiumzelle, lokaler Indikator, ohne Signalausgabe |
| C |
|
|
|
|
|
Intelligente Art: +24V-Energie, lokaler Indikator, 2 Ertrag des Drahtes 4-20mA/pulse |
| C1 |
|
|
|
|
|
Intelligente Art: +24V-Energie, lokaler Indikator, Kommunikation RS485 |
| |
|
|
|
|
|
Protokoll |
| C2 |
|
|
|
|
|
Intelligente Art: +24V-Energie, lokaler Indikator, HIRSCH-Protokoll |
| Genauigkeit |
05 |
|
|
|
|
0,5 |
| 10 |
|
|
|
|
1,0 |
| 02 |
|
|
|
|
0,2 (Sonderauftrag, lange Lieferfrist) |
| Strecke |
W |
|
|
|
Ausgedehnter Messbereich |
| S |
|
|
|
Standardmessbereich |
| Körper-Material |
S |
|
|
304 SS |
| L |
|
|
316 (L) SS |
| Explosionssicher |
N |
|
Nicht explosionssicher |
| E |
|
Explosionssicher, ExdIIBT6 |
| Druck-Bewertung |
N |
Normal |
| H (X) |
Hochdruck |
