Handbuch des GXPS609B-Füllstand-Messverfahrens in ZIGBEE teilen Modus mit

Handbuch des GXPS609B-Füllstand-Messverfahrens in ZIGBEE teilen Modus mit



1.System fassen zusammen



Das „flüssige Messverfahren der Höhe und der Temperatur in ZIGBEE teilen Modus“ mit, die „die flüssige Höhe einschließen, die Endgeräte in ZIGBEE misst, mitteilen Modus“, „Server-Management-Software“, „GX-iCN-01A Kommunikations-Koordinator“ und „Konfigurations-Linie“. Sie wird für die zeitliche Regelung des flüssigen Höhenwertes des Maßes, Temperaturwert verwendet und diesen Wert in der „Server-Management-Software“ zeigt.



Mitteilung 1: Das „Messverfahren der flüssigen Höhe in ZIGBEE teilen Modus“ kurz „System“ als folgende Beschreibung mit.

Mitteilung 2: Der „die flüssige Höhe, die Endgeräte in ZIGBEE misst, teilen Modus“ kurz „Anschluss“ als folgende Beschreibung mit.

Mitteilung 3: Die „Server-Management-Software-“ kurz „Software“ als folgende Beschreibung.

Mitteilung 4: Die „Konfigurations-Linie“ kurz „Linie“ als folgende Beschreibung.



Der „Anschluss“ wird für die zeitliche Regelung des flüssigen Höhenwertes des Maßes und des Temperaturwertes benutzt und diese messender Wert der „Software“ in ZIGBEE mitteilen Modus übermittelt, kann der Benutzer „Software“ benutzen, um den flüssigen Höhenwert zu sehen und dieses „Anschluss“ zu handhaben. Der Benutzer kann die Dichte der Flüssigkeit auf der Servermanagement-Software, entsprechend dem Helligkeitswertsatz durch den Gebrauch einstellen, können die Daten in den flüssigen Druck automatisch umgewandelt werden und Füllstandwert wird angezeigt.



GX-iCN-01A Kommunikationskoordinator wird an die SerienRS232 kommunikationsschnittstelle des Servercomputers, mit Stromadapter 12VDC für das Empfangen drahtloser Temperatur ZIGBEE und des Anschlusses des Drucks messenden angeschlossen, die Informationen überwachend übertragen wird.



Servermanagement-Software „LLMServer“ wird von unserer Firma, ZIGBEE-Terminalsteuermanagement-Software, entwickelt die Eigenschaften umfassend sind-, ZIGBEE, das ABTD-Terminal grundlegende Steuerung und Management durchführen kann.



Das Konfigurationskabel, zum der SerienRS232 kommunikationsschnittstelle von PC und von drahtlosen messenden Anschluss Temperatur und Drucks ZIGBEE, nur auf drahtloser Temperatur und Druckmessungen ZIGBEE anzuschließen, wenn vor Gebrauch niedrige am Endekonfiguration verwendet wird.



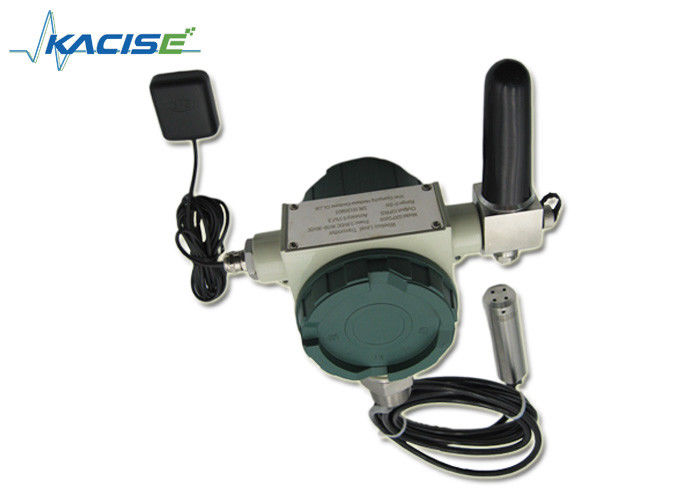

2." Terminal“ Struktur-Zeichnung



Terminalzeichnung der struktur GXPS609 (ZIGBEE): als Bild eins





Gebrauch des Standard-3.Technology und der Stromversorgung



Maß-Strecke	0~3m Diesel.
Maß-Präzision	0.5%F.S.
Stromversorgungs-Weise	Batterie 3.6VDC und 10VDC~35VDC externe Stromversorgung.
Verteidigen Sie Grad	IP65
Bearbeiten Sie Temperatur	-25℃~85℃.
Lagertemperatur	-25℃~85℃.
Kommunikations-Frequenz	2.405GHz~2.480GHz
Schnittstellen-Art	NPT1.
TIMING-Arbeits-Zeit	Minute 3 | Minute 1000 (kann einstellen).
Fügen Sie Funktion an	LCD, Schlüsselpresse, GPS.
„Terminal“ Batteriegebrauchsfrist	zum Beispiel ist Gebrauchsnummer eins-Batterie „ER34615“, seine Kapazität 19AH, die „System“ Arbeitsfrequenz ist Arbeit einmal pro Stunde: Der Anschluss GXPS609 kann ungefähr 1800 Tage bearbeiten.
Batteriemodell ausgewählt	empfehlen Sie Gebrauchsnummer eins-Batterie „ER34615“. Wenn Benutzer ausgewählte Batterie durch Selbst wünschen, bitte entsprechend dem Batteriestandard, wie folgend. Batteriespannung: 3.0VDC~3.6VDC; maximal setzen Sie Ausgangsstrom fort: mehr als 0.3A; ImpulsAusgangsstromkapazität: mehr als 0.5A.
Stromversorgungsgebrauch belichtet	der „Anschluss“ kann Batterie oder externe Stromversorgung benutzen. Sehen Sie die Terminalstrukturzeichnung, die Position der externen Stromversorgung in der „externen elektrischen Schnittstelle“, in der Schnittstelle, „1" ist Anode, „2" ist Kathode.



4. Temperatur-Überwachungsanlage-Niveau-Beschreibung ZIGBEE drahtlose



4,1 Beschreibung des Systemarbeitsflusses:



das ⑴, welches die Servermanagement-Software auf dem Servercomputer laufen lässt, schließen den SerienRS232 kommunikationsschnittstellen- und GX-iCN-01A Kommunikationskoordinator des Servercomputers an.

⑵ schalten die Energie des Anschlusses und das ABTD-Terminal zur Arbeit ein.

⑶ das ABTD-Terminal tut automatisch zeit-sortieren mit der Servermanagement-Software, jedes Mal wenn die Energie einschalten Sie.

Zeit-Sortierung: Servermanagement-Software sendet Datum und Zeitinformationen des Servercomputers zum ABTD-Terminal, das ABTD-Terminal sparen die Datums- und Zeitinformationen und die Basis dieser Informationen, in der Zukunft Operation der automatischen Aktualisierungszeit.

das ⑷, das der Zeit liest abzuschließen, das ABTD-Terminal, schickt die Überwachungsinformationen der aktuellen Uhrzeit zur Servermanagement-Software. Enthaltene Überwachungsinformationen: eine ABTD-Terminal Adresse, waagerecht ausgerichteter ein Druckwert, ein Temperaturwert, Terminal-ein TIMING-Arbeitsabstand, die Terminalbetriebsart, das Batterieniveau, das Datum und die Zeitinformationen im Augenblick, diese späteste Überwachungsinformationen werden in der Tabellen-Software-Hauptschnittstelle, historische Überwachungsinformationen werden gespeichert automatisch in der Datenbank, Benutzer können jederzeit ansehen angezeigt.

⑸ folgt „Systembeschreibungs-Gebrauch“ wie „, Modus“ für die Einstellung des grundlegenden Anschlusses, nach der Einstellung einzustellen, damit der Anschluss in der „Arbeitsmodus“ Operation beschrieben, der Anschluss Informationen regelmäßig überwachend geladen wird. Wenn Sie Änderungen an den grundlegenden Einstellungen des Anschlusses vornehmen müssen, zuerst folgt der „Systembeschreibung mit“ der Herstellung des Terminalausganges „Arbeitsmodus“, geht „zum Einstellungs-Modus“ und, die grundlegenden Einstellungen vom Anschluss dann wieder zu machen.



4,2 Systembeschreibung:



(1) schließen die Servermanagement-Software, die installiert ist und in den Servercomputer gelaufen ist, den GX-iCN-01A Kommunikationskoordinator, doppelklicken die Software Ikone Servermanagement-Software „LLMServer“ offene an. Wie in Abbildung 6. gezeigt.



(2) öffnen Sie die Software, die Hauptschnittstelle, die im Abbildung 7. gezeigt wird.

7

• Klicken Sie  Knopf an oder klicken Sie „Parameter-Einstellungs“ Knopf unter dem „Einstellungs“ Menü, das „Einstellungs“ Dialogfeld ist Show. Dieses Dialogfeld wird für konfigurieren die „Software“ benutzt: als Bild 8.



8

„ZIGBEE-drahtlose Serienkommunikationsebeneeinstellungen“: Füllen Sie Kommunikations-Koordinatorseriennummer der Verbindung GX-iCN-01A, Baud von 38400 aus.

„Serverkonfiguration“: die Nichterfüllungsverbindung ZUGANGS-Datenbank, wenn Sie an SQL-Server-Datenbank anschließen müssen, konfigurieren dieses.

„Kommunikationsausfallzeit eingestellt“: Enden„Abfallzeit“ Zeit-Einstellungseinheit: min. Wenn der Anschluss im Zeitraum nicht lud, werden Überwachungsinformationen auf der Programmschnittstelle "OFF", ZIGBEE-Aufforderung der Benutzer angezeigt, um den Anschluss anzuschließen und der Server ist zwischen der Management-Software, überprüfen den Serverhafenstatus, Fernmeldeleitungen defekt gewesen, Endgeräte ist anormal. Deshalb muss die Zeit als größer sein, der „Terminal“ Schnittstellenterminal„Auswahlabstand“, es sich empfahl, mehr als einzustellen der Terminal„Auswahlabstand“ dreimal. Klicken Sie den „OKAY“ Knopf an, um zu speichern.

„Wässern Sie Zylinderstreckeneinstellung“: Einstellung der äußersten Rechte der zylinderförmigen Höhe der Hauptschnittstelle, verwendet, um die reale Umgebung des Füllstandes zu simulieren. Klicken Sie den „OKAY“ Knopf an, um zu speichern.

„Warnungs-Einstellungen“: Wenn Sie diese Eigenschaft einschalten, machen Benutzer „Terminaleinstellungs“ Schirm ein, um die gewünschte waagerecht ausgerichtete Überwachungswarnung obere und unterere einzustellen Grenze; wenn der Füllstand überwachte Wert die Warnungsgrenzstrecke übersteigt, seien- Sie die Hauptschnittstelle der Warnungsinformationen in der entsprechenden Mitteilung, die Warnungsinformationen wird gespeichert automatisch in der Datenbank für den Benutzer. Klicken Sie den „OKAY“ Knopf an, um zu speichern.

„System-Sprachauswahl“: Sprachauswahl, die Nichterfüllung ist- Chinese. Klicken Sie den „OKAY“ Knopf an, um zu speichern.

Nach der Einstellung der Schnittstelle, klicken Sie „Ausgangs“ Knopf an, um zu speichern und müssen die Servermanagement-Software dann schließen und neu starten, um Informationen über diese neuen richtig geladenen Änderungen zu gründen.

• Klicken Sie den Knopf an oder klicken Sie „Suche“ an, „Überwachungsinformationsfragen“ Menü, Dialogfeld wie in Abbildung 9 gezeigt, erscheint das Dialogfeld wird verwendet, um die Datenbank zu fragen, die in den TerminalgeräteüberwachungsInformationen gespeichert wird.

9

„Anschluss Identifikation“: ausgewählte „Terminal“ Adresse, die Sie sich erkundigen wünschen oder wählen „alle“ zur Untersuchung der ganzer „Anschluss“ vor.

„Fragenzeit“: wählen Sie den Zeitabschnitt vor, den Sie sich erkundigen wünschen.

„Untersuchungs“ Knopf: Erkundigen Sie sich Befehlsknopf.

„Export“ Knopf: als „EXCEL-Format“ Export erkundigen sich alle Daten von.

„Löschungs“ Knopf: löschen Sie alle Daten, die Sie sich erkundigten.

• Klicken Sie „„Knopf an, oder Klicken ‚Kontrollwarnungsinformations-Fragen„Menü“ „erscheint der Dialog, der im Abbildung 10, das Dialogfeld zu der ABTD-Terminal Warnungsinformation gezeigt wird, die in der Datenbankfrage gespeichert wird.

10

„Anschluss Identifikation“: Wählen Sie vor, um die Warnungsinformations-Anschluss ID-Nummer zu fragen; wählen Sie „alle“ Durchschnitte alle Fragen der Anschlüsse zusammen vor.

„Fragen Sie Zeit“: Wählen Sie Endgerät-Arbeitszeitinformationen der Fragenwarnung vor.

„Such“ Knopf: In Übereinstimmung mit der Anschluss Identifikation und der Arbeitszeitfrage und angezeigt in der Tabelle unten.

„Export“ Knopf: zu die Warnungsinformationen „zum EXCEL-Tabellen“ Format und zur Abwehr für den Export fragen.

„Löschungs“ Knopf: Löschungs-Frage zu den Warnungsinformationen.

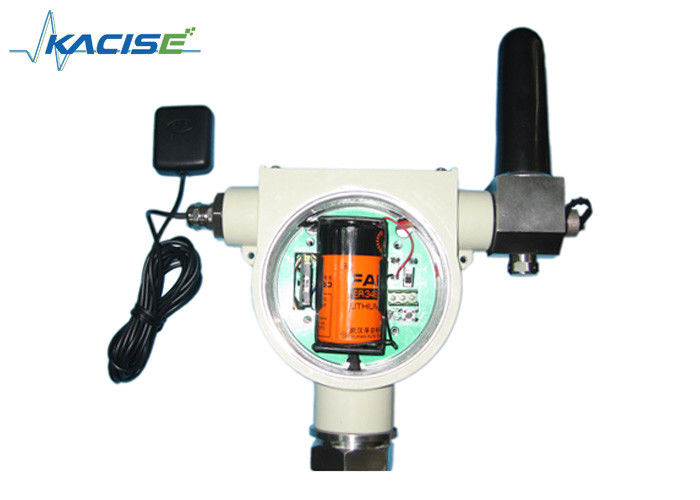

⑶ öffnen den Terminalenergierückendeckel.

(4) nachdem der Anfangsgebrauch von dem neuen Anschluss, Servermanagement-Software die Informationen des neuen Anschlusses erhalten, die Nutzerbedarfe, die Servermanagement-Software, die neuen grundlegenden am Endeeinstellungen zu benutzen, um sie in Übereinstimmung mit den grundlegenden Einstellungen richtig arbeiten zu lassen. Doppelklicken Sie eine Reihe in den Tabellenanzeigen die grundlegenden Einstellungen, die zu der neuen Terminalüberwachungsinformation erfordert werden, Schnittstelle erscheint wie in Abbildung 11 gezeigt, die Schnittstelle für die neuen Endgeräte der Linie zeigt die grundlegenden Einstellungen.

11

(5) stellen Schnittstelle Teil Basisdatensichtgeräte in der Datenbank, anklicken den „Löschungs“ Knopf, um die Terminalinformationen aus der Datenbank dauerhaft zu löschen dar; der unterere Teil der Schnittstelle benutzt für die grundlegenden Einstellungen für jeden Anschluss:

● „Arbeitsparameter“:

Nach dem neuen Anschluss kann der Benutzer neuen Anschluss nennen und die flüssige Dichte für die neue Terminalüberwachung einstellen; Grenzwerte der waagerecht ausgerichteten Warnung; dann müssen Sie auf der rechten Seite des „neuen Terminal“ Knopfes klicken, um einen neuen Anschluss in die Datenbank hinzuzufügen, welche die neuen Informationen des Anschlusses angezeigt werden, nachdem der Zusatz die Tischplatte des Schirmes in der Zukunft komplett war, ohne zu müssen, den neuen Anschluss wieder zu addieren.

● Klicken der „Parameter“ Vorsprung verlängerte, schaltet zur Schnittstelle, die im Abbildung 12 gezeigt wird.

12

„Die neue Anschluss Identifikation“: Stellen Sie die Gerät Identifikation des Anschlusses ein. Nachdem die Einrichtung komplett ist, starten Sie bitte das ABTD-Terminal der Energie neu.

„Auswahlabstand“: Stellen Sie die Zeit ein, Überwachungsinformationen zu laden, die Abstandterminalsatz der zeitlichen Regelung durch den Benutzer größer als die empfohlene Zeit für mindestens 3 Minuten ist.

⑺ nach Beendigung der oben genannten Einstellungen, klicken an den „Arbeitsmodus“ Knopf, um Betriebs„Modus“ Knopf zu beenden. Im „Arbeitsmodus“, sendet der Anschluss automatisch Informationen regelmäßig überwachen in Übereinstimmung mit dem Abtastzeitabstand, der vom Benutzer eingestellt wird.

⑻, wenn Sie die grundlegenden Einstellungen des Anschlusses ändern müssen, Klicken der Knopf „kommen des Einrichtungsmodus“ und veranlassen den Anschluss, den „Einrichtungsmodus“ einzutragen und die grundlegenden Einstellungen des Anschlusses dann neu zu machen.

Klicken Knopf „kommt des Einrichtungsmodus“, die Nutzerbedarfe zu warten, bis der folgende Anschluss zu einem Überwachungsinformationen Ausgang „Arbeitsmodus“ wenn Sie laden Ankunft, gehen Sie „zum Einstellungs-Modus.“

Wenn „Modus“ wieder einstellen Sie, um die grundlegenden Einstellungen zu beenden, „wird Auswahlabstand“ des Benutzers zuerst bis „0" eingestellt, bevor Sie den Auswahlabstand und andere Funktionen wieder einstellen können.

⑼, wenn das System richtig arbeitet, die Klicken Server-Manager-Software-Hauptschnittstelle, die in der Tabelle Reihenüberwachungsinformationen, der Terminalgeräteebenehöhenwert gezeigt wird, simuliert Zeilendisplay wird angezeigt auf der rechten Seite der zylinderförmigen Form; das Diagramm auf dem rechten zylinderförmigen das ABTD-Terminal automatisch jedes Mal wenn die gemessenen Füllstandwerte dargestellt als Linien, benutzerfreundlicher Monitor.



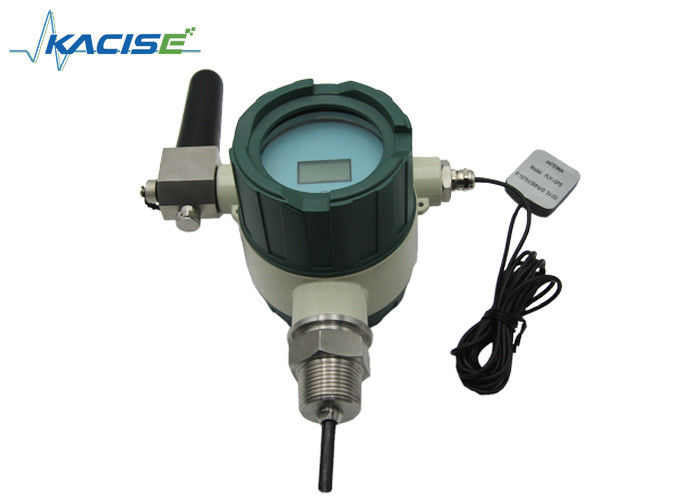

5. Lcd-Anzeigen- und -schlüsselBedienungsanleitungen



5,1 LCD-Anzeige: In Ermangelung der Schlüsseloperation wird der gegenwärtige Messwert des Flüssigkeitsdrucks dargestellt auf dem LCD.

5,2 Schlüsseloperation: Es gibt drei runde Knöpfe auf einem drahtlosen waagerecht ausgerichteten Maßanschluß, sind von links nach rechts: „(+)“, „(-)“, „(STELLEN Sie) ein,“. Nur Terminaloperationen „im Einstellungs-Modus“ und in dem Augenblick als er nicht unter Verwendung der Schlüssel bearbeitet werden kann, um Mitteilungen zu überwachen.

Menüfunktion wird in zwei unterteilt: „WIE“, stellen Sie die „ABTD-Terminal Identifikation“ ein;

„SL“, stellte den „Terminalauswahlabstand.“ ein

Wenn die Benutzerschlüsseloperation, in „Presse“ und „Presse“ unterteilt wird:

„(STELLEN Sie) ein,“ Knopf: unterteilt in „Presse“ und „Presse“;

„(+)“ Knopf: Nur die „kurze Presse“;

„(-)“ Knopf: unterteilt in „Presse“ und „Presse“;

Schlüsselschritte:

⑴ Presse „STELLTE“ Knopf, LCD-Anzeige „WIE“, in Menüauswahlschnittstelle ein.

⑵ Presse „+“ Schlüssel, der Menüpunkt zum Schalter zwischen den zwei.

⑶ in „ALS“ Menü, Knopf der Presse (-), zum des Menüoperationsstatus, Shows herauszunehmen der Druckwert.

⑷ in „ALS“ Menü, Presse „STELLTE“ Knopf, eintragen die „ABTD-Terminal Identifikation“ Einstellungsfunktion, Identifikations-Strecke „0 bis 253", Identifikation Schlüssel der Presse (+) plus „1", Identifikations-Abwehr „1" Schlüssel der Presse (-) ein, nachdem es Schlüssel der Presse (STELLEN Sie ein), auf eingestellt hatte zu speichern; wenn wir Identifikations-Satz aufgeben, um zum vorhergehenden Menü zurückzukommen, kann Presse (-) sein.

⑸ unter dem „SL-“ Menü, Presse „STELLTE“ Knopf, eintragen „Terminalauswahlabstand“ Einstellungsfunktion, die Zeitabstandstrecke „0 bis 60000" Sekunden, drücken den (+) Schlüsselabstand addiert „1" s, Schlüssel der Presse (-) zu Schaltersteuerung LCD-Bildschirmposition, Schlüssel der Presse (STELLEN Sie ein), zu zu speichern ein; wenn wir aufgeben, wird der Auswahlabstand eingestellt, um zum vorhergehenden Menü zurückzugehen, drücken (-).



Anweisungen 6.Maintenance



⑴ drahtlose Temperatur und Druckmessungen vor dem Anschluss, vergewissern sich, dass die Batterie Energie hat; Kommunikationskoordinator mit der Computerserienkommunikationsschnittstelle wird gut angeschlossen; Wenn die Batteriespannungsanzeige auf der Servermanagement-Software, bitte die Klemmenabdeckung öffnen, um die Batterie zu ersetzen, damit, Systemleistung nicht zu beeinflussen.

⑵, wenn die drahtlose Temperatur- und Druckmessungskommunikationsunterbrechung oder anderer Kommunikationsausfall zwischen dem Anschluss und der Servermanagement-Software auftritt, überprüfen bitte den Servercomputer, den Serienverbindung normal ist, die Operation des Servermanagements Software normal ist, wenn die Batterieanschlüsse Strom haben.

⑶ vermeiden ZIGBEE-Antenne nahe Metallobjekten oder ferromagnetischen Gegenständen.
