Produktdetails:
Herkunftsort: Shaanxi, China (Festland)
Markenname: KACISE
Modellnummer: GXPS609A
Zahlung und Versand AGB:
Min Bestellmenge: 0-100
Preis: Negotiable
Verpackung Informationen: Karton- oder Kundenanträge verfügbar
Lieferzeit: 5 Werktage nach Zahlung
Zahlungsbedingungen: L/C, D/A, D/P, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000-teilig/Stücke pro die Woche verkäuflich
Kontakt
Ausführliche Produkt-Beschreibung
Maßstrecke: 0~3m Diesel Maßpräzision: 0.5%f.s
Verteidigen Sie Grad: IP65 Betriebstemperatur: -25℃~85℃
Lagertemperatur: -25℃~85℃. Schnittstellentyp: NPT1
Markieren:

Waagerecht ausgerichteter mit Ultraschallübermittler

,

Ultraschallfüllstand-Sensor

Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit





1.System fassen zusammen



Das „Messverfahren der flüssigen Höhe in GPRS teilen Modus“ einschließen „die flüssige Höhe mit, die Endgeräte in GPRS misst, mitteilen Modus“, „Server-Management-Software“ und „Konfigurations-Linie“. Es wird für die zeitliche Regelung des flüssigen Höhenwertes des Maßes, des Temperaturwertes, der Längen- und Breitendaten, des Datums und der Zeitinformationen verwendet und diesen Wert in der „Server-Management-Software“ zeigt.

Mitteilung 1: Das „Messverfahren der flüssigen Höhe in GPRS teilen Modus“ kurz „System“ als folgende Beschreibung mit.

Mitteilung 2: Der „die flüssige Höhe, die Endgeräte in GPRS misst, teilen Modus“ kurz „Anschluss“ als folgende Beschreibung mit.

Mitteilung 3: Die „Server-Management-Software-“ kurz „Software“ als folgende Beschreibung.

Mitteilung 4: Die „Konfigurations-Linie“ kurz „Linie“ als folgende Beschreibung.

Der „Anschluss“ wird für die zeitliche Regelung des flüssigen Höhenwertes des Maßes und des Temperaturwertes benutzt und diese messender Wert der „Software“ in GPRS mitteilen Modus übermittelt, kann der Benutzer „Software“ benutzen, um den flüssigen Höhenwert zu sehen und dieses „Anschluss“ zu handhaben.

Die „Software“ ist nur eine Demo-Software, zum des Benutzers anzubieten, ist seine Funktion sehr einfach, und sie ist, keine starke Funktion zu haben, zum vielen „des Anschlusses“ zu nehmen, der gleichzeitig läuft. Wenn Nutzerbedarf ein Großsystem „Software“ mit starker Funktion, bitte mit Xi'an Kacise Optronics Tech Co., Ltd. in Verbindung treten

Die „Linie“ wird nur für konfigurieren „Anschluss“ durch Benutzer benutzt, ist sie anschließt zwischen dem „Anschluss“ und der seriellen Schnittstelle RS232 des Computers.



2." Terminal“ Struktur-Zeichnung

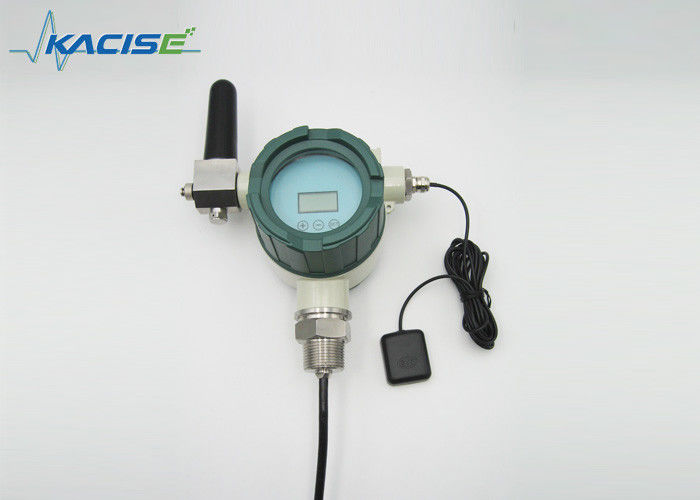

Terminalzeichnung der struktur GXPS609 (GPRS): als Bild eins



Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 0

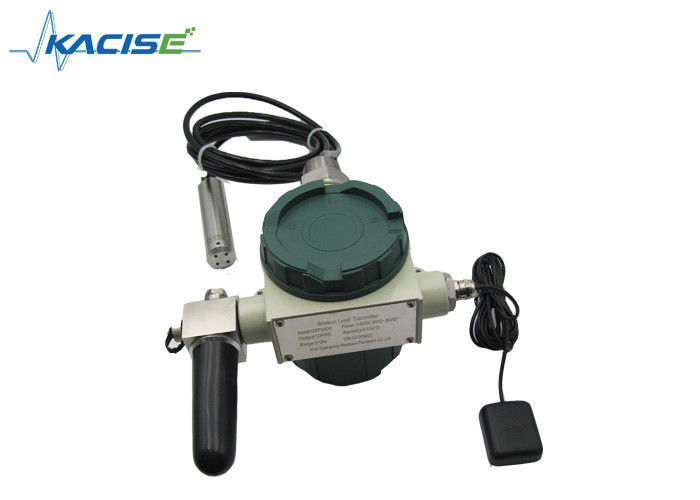

Die Rückseite des Anschlusses GXPS609 (GPRS): als Bild zwei

Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 1



Gebrauch des Standard-3.Technology und der Stromversorgung



Maß-Strecke 0~3m Diesel.
Maß-Präzision 0.5%F.S.
Stromversorgungs-Weise

Batterie 3.6VDC und 10VDC~35VDC

externe Stromversorgung.

Verteidigen Sie Grad IP65
Bearbeiten Sie Temperatur -25℃~85℃.
Lagertemperatur -25℃~85℃.
Kommunikations-Frequenz GSM/GPRS 850/900/1800/1900MHz.
Schnittstellen-Art NPT1.
TIMING-Arbeits-Zeit Minute 3 | Minute 1000 (kann einstellen).
Fügen Sie Funktion an LCD, Schlüsselpresse, GPS.
„Terminal“ Batteriegebrauchsfrist zum Beispiel ist Gebrauchsnummer eins-Batterie „ER34615M“, seine Kapazität 14.5AH, die „System“ Arbeitsfrequenz ist Arbeit einmal pro Stunde: Der Anschluss GXPS609 (GPS) kann ungefähr 120 Tage bearbeiten.
Batteriemodell ausgewählt

empfehlen Sie Gebrauchsnummer eins-Batterie „ER34615M“. Wenn Benutzer ausgewählte Batterie durch Selbst wünschen, bitte entsprechend dem Batteriestandard, wie folgend. Batteriespannung: 3.0VDC~3.6VDC; maximal setzen Sie Ausgangsstrom fort: mehr als 0.5A; ImpulsAusgangsstromkapazität: mehr als 1A.



Stromversorgungsgebrauch belichtet

der „Anschluss“ kann Batterie oder externe Stromversorgung benutzen. Sehen Sie die Terminalstrukturzeichnung, die Position der externen Stromversorgung in der „externen elektrischen Schnittstelle“, in der Schnittstelle, „1" ist Anode, „2" ist Kathode.





4." System-“ Gebrauch belichten



Wenn Sie das „System“ Mädchen verwenden, konfigurieren Sie bitte den „Terminal“ Gebrauch die „Software“ zuerst, und dann können Sie das „System“ benutzen abschließen.



4,1" Software-“ Einrichtung



⑴ Kopie die Datei „GPRS_Server_Setup“ in der CD zur Berechnung.

⑵ Doppelklick „gründete“ und „GPRS_Server_Setup“ der Reihe nach.

Stellen Sie bitte den Computer wenn die komplette Einrichtung zurück.



4,2" Anschluss“ konfigurieren



⑴ öffnen den Rückendeckel „des Anschlusses“, reparieren die Batterie und öffnen den „Netzschalter“ zu "ON".

⑵ Griff der grüne Hafen „der Linie“ Einsatz „Konfigurations-Sockel“ und ein anderer Hafen schließen an die serielle Schnittstelle RS232 des Computers an.

(3) doppelklicken „LLMServer.exe“, um die „Software“ zu öffnen: als Bild drei



Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 2

Bild drei

Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 3

Bild vier

Wenn das Dialogfeld als Bild vier erscheinen, klicken Sie bitte „bestimmen“ oder „OKAY“.



(4) klicken „Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 4“ Knopf, öffnen die „GPRS-Informationen konfigurieren“ Dialogfeld, vorwählen die Zahl der seriellen Schnittstelle an, ist Baud 9600 und Klicken „die offene serielle Schnittstelle,“, zum der seriellen Schnittstelle zu öffnen: als Bild fünf



Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 5

Bild fünf

⑸ warten bitte auf die Initialisierung „des Anschlusses“, dieser Prozess ist Minute ungefähr fünf. Nach fünf Minute, Presse „befestigt Konfiguration“ auf dem „Anschluss“, und dann konfigurieren die „GPRS-Informationen“ Dialogfeld können eine Mitteilung zeigen „Mitteilung: Der Anschluss wird!“ angeschlossen. Der Benutzer kann den „Anschluss“ diesmal konfigurieren: als Bild sechs.





Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 6

Bild sechs

⑹ „Server IP“: Ausfüllen, füllt bitte das „IP address des öffentlichen Netzes“ des Servers, muss aus, das „IP address des öffentlichen Netzes“ ist einzigartig im globalen.

„Anschlussnummer“: Muss ausfüllen, füllt bitte herein die Anschlussnummer des Servers durch Router zuweisen.

„Bewegliche Zahl“: Füllen Sie Mobiltelefonzahl, diese Zahl kann kurze Mitteilung der Warnung empfangen wenn die GPRS-Trennung aus. Wenn Nutzerbedarf diese Funktion, bitte ausfüllen. Diese Funktion kann Gebrauch öffnen oder schließen die „Software“.

Im „Anschluss“ und Sie können „lasen Konfigurations“ Knopf anklicken zu speichern der ⑺ Klicken-„Abwehr-Konfigurations“ Knopf, um dieses Konfiguration zu lesen. Wenn es falsch ist, wenn Sie vorlesen, konfigurieren Sie bitte wieder; wenn es recht ist, trennen Sie bitte die „Linie“, nahen „Netzschalter“ zu "OFF", und umfassen Sie den Rückendeckel „des Anschlusses“.

⑻ Konfigurationsprozeß ist diesmal komplett, entsprechend der Beschreibung, den „System“ Arbeit Normal bitte wie folgt zu machen.

„System“ Arbeitsprozessbeschreibung und -gebrauch belichtet.



4,3 .1" System“ Arbeitsprozessbeschreibung:



⑴ offen und Betrieb die „Software“ auf dem Server zuerst.

⑵ öffnen die Stromversorgung „des Anschlusses“ und die „Terminal“ Anfangsarbeit.

⑶ der „Anschluss“ überprüft Zeit mit „Software“ nach dem „Terminal“ Zurückstellenstart. Die „Software“ schickt das anwesende Datum und die Zeit zum „Anschluss“, spart der „Anschluss“ die Daten und die Zeit und aktualisiert die Daten und die Zeit durch selbst.

⑷, das der „Anschluss“ gegenwärtige Maßnahme Information zur „Software“, wenn Kontrollzeitarbeit komplett ist-, die Maßinformationen schickt, umfasst: „Terminal“ Adresse, flüssiger Druckwert zur Zeit, „Terminal“ Abspielmodus, die Batteriekapazität, die Breite, die Länge, das anwesende Datum und die Zeit und gehen weiter. Diese messen Informationen darstellen auf der „Software-“ Hauptschnittstelle.

⑸ Benutzer muss den „Anschluss“ durch Selbst im Konfigurationsmodus (stellen Sie Modus) ein und klickt „dann eingeben Arbeitsmodus“ Knopf konfigurieren ließ den „Anschluss“ in den Arbeitsmodus.

⑹ der „Anschluss“ kann Selbst Maßinformationen sparen, wenn die „Software“ Trennung ist, und die Warnungskurzschlussmitteilung zur Mobiltelefonzahl gleichzeitig schicken. Die die meisten speichern Maßinformationszahl sind Einzelteil 5000, wenn der „Anschluss“ anschließen an die „Software“ wieder, der „Anschluss“ kann Selbst diese gesparte Maßinformationen zur „Software“ schicken ist (senden Sie Frequenz: 5 Sekunden, zum Maßinformationen zu senden) und gespeichert in die Datenbank, wenn „Software“ diese Maßinformationen empfangen. Die „Software-“ Hauptschnittstelle ist nur Show die spätesten Maßinformationen.

⑺ Warnungskurzschluss-Mitteilungsinhalt: „Warnung, GPRS-Trennung! Der anwesende Druckwert ist: *** KPa“.

⑻, weil der Abspielmodus des speziellen Systems, wir nicht Benutzer empfehlen, um die „Abwehrmaß-Informations“ Funktion mit langer Zeit zu verwenden, deshalb nehmen bitte das System anschließen, wenn Sie die Warnungskurzschlussmitteilung empfangen oder finden Systemverbindungstrennung wieder auf.



4.3.2" System“ Gebrauch belichten



(1) gründete die „Software“ auf dem Server und doppelklickt die Software-Ikone, um die „Software“ zu öffnen: als Bild drei.

Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 7

                                                               Bild sieben

(2) „Software-“ Hauptschnittstelle: als Bild acht

Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 8

Bild acht

(3) Klicken Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 9 knopf oder Klicken „Parameter-Einstellungs“ Knopf unter dem „Einstellungs“ Menü, das „Einstellungs“ Dialogfeld ist Show. Dieses Dialogfeld wird für konfigurieren die „Software“ benutzt: als Bild fünf



Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 10

„Servernetzhafeneinstellung“: füllen Sie IP address Computer des lokalen Servers aus, und Anschlussnummer des Servers durch Router weisen zu.

„Kommunikationsausfallzeiteinstellung“: „Terminal“ Anschließenüberstundenzeit konfigurieren. Wenn „Software“ die Maßinformationen nicht während dieser Zeit erhalten, zeigt die Hauptschnittstellentabelle „Status“ Spalte rotes Wort „Trennung“, zeigen diese Informationen an, dass GPRS-Linie möglicherweise sich bereits überprüfen Server und „Anschluss“ trennen, gefallen und Zusammenfassung so bald wie möglich anschließen. Dieses Mal konfigurieren muss mehr, als „TIMING-Arbeitszeitabstand“, wir Benutzer konfigurieren dieses mal dreimal als der „TIMING-Arbeitszeitabstand“ empfehlen.

„Eimerstrecke eingestellt“: konfigurieren Sie die Spaltenhöhe in der Hauptschnittstelle am Recht, simulieren Sie flüssige Höhe in der realen Umgebung.

„Alarmieren Sie die eingestellte Funktion“: Warnungsfunktion konfigurieren, stellten flüssige Höhenwarnung überlaufender und überlaufender Wert ein.

„LanguageSet“: „Software-“ Sprache wählen, fallen Englisch zurück

⑷ Klicken Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 11 knopf oder Klicken „Daten-Fragen“ Knopf unter dem „Such“ Menü, das „Daten-Fragen“ Dialogfeld ist- Show: als Bild zehn



Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 12



Anschluss Identifikation“: ausgewählte „Terminal“ Adresse, die Sie sich erkundigen wünschen oder wählen „alle“ zur Untersuchung der ganzer „Anschluss“ vor.

„Fragenzeit“: wählen Sie den Zeitabschnitt vor, den Sie sich erkundigen wünschen.

„Untersuchungs“ Knopf: Erkundigen Sie sich Befehlsknopf.

„Export“ Knopf: als „EXCEL-Format“ Export erkundigen sich alle Daten von.

„Löschungs“ Knopf: löschen Sie alle Daten, die Sie sich erkundigten.

⑸ Einsatz die SIM-Karte mit GPRS-Aufschlag, öffnen die „Terminal“ Stromversorgung.

⑹ dieser „Anschluss“ verwendet bestenfalls zwei Minuten für Suche-GPS-Signal und schickt dann die alle Maßinformationen zur „Software“, also den Nutzerbedarf, auf ungefähr drei Minuten zu warten, um diese zu sehen, Informationen über die „Software“ zum ersten Mal zu messen.

⑺, wenn die „Software“ Maßinformationen zum ersten Mal erhalten, der Nutzerbedarf, den „Anschluss“ zu konfigurieren und ließen den „Anschluss“ in den „Arbeits-Modus“. Doppelklicken Sie die Reihe Show „Terminal“ Maßinformationen, des „Terminaleinstellungs“ Dialogfeldes ist Show: als Bild elf

Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 13

Bild elf

⑼ das „Terminaleinstellungs“ Dialogfeld kann die niedrigen Informationen jedes „Anschlusses“ in der Tabelle zeigen, und Benutzer kann den „Anschluss“ in der Schnittstelle konfigurieren.

Die Tabelle von oben genanntem in der Schnittstellenshow die niedrigen Informationen jeder „Anschluss“, diese Informationen wird in der Datenbank des Servers, Benutzer kann „Löschungs“ Knopf anklicken, um die Informationen in der Datenbank des Servers zu löschen gespeichert.

„Arbeitsparameterkonfigurations“ Aufkleber:

„Terminalname“: wenn der neue „Anschluss“ kommt, klicken Benutzer wenn genannt einen verbraucherbestimmten Namen für das neue „Terminal“ und hier ausfüllen, dann „einstellte“ Knopf an.

„Flüssige Dichte“: füllen Sie flüssige Dichte von gemessen aus. Zum Beispiel ist die Dichte des Diesels 0,84, füllt bitte 0,84 aus und klickt „einstellte“ Knopf an.

Wenn der „Terminalname“ und „die flüssige Dichte“ gefülltes komplettes sind, muss Benutzer „neuen Terminal“ Knopf anklicken, um den neuen „Anschluss“ in die Datenbank des Servers hinzuzufügen.

„Warnung ober“ und „Warnung niedriger“: Stellen Sie flüssigen Höhenwarnungswert ein.

„Expansionsparameter-Konfigurations“ Aufkleber: als Bild zwölf

Handbuch des Messverfahrens GXPS609A-Füllstandes in GPRS teilen Modus mit 14

Bild zwölf

„Anschluss Identifikation“: konfigurieren Sie die neue „Terminal“ Adresse. Die „Terminal“ Adresse ist konfigurieren bereits komplettes in der Fabrik, schlagen wir vor, dass Benutzer bitte nicht wieder konfigurieren.

„SMS-Funktion“: öffnen Sie sich, oder nah senden Sie kurze Nachrichtenfunktion, und Klicken „stellte“ Knopf ein.

„Zeit-Abstand“: konfigurieren Sie den TIMING-Arbeitszeitabstand „des Anschlusses“, und Klicken „stellte“ Knopf ein. Konfigurieren Sie bitte den „Zeit-Abstand“ mehr als 5 Minuten.

⑽ alle Parameter sind konfigurieren komplettes, klicken bitte „eingeben Arbeits-Modus“ Knopf, ließ die „Terminal“ Arbeit in den „Arbeits-Modus“.

Im „Arbeits-Modus“, wenn der „Anschluss“ zu den Maßinformationen sendet, kann der LCD-Bildschirm die Druckwert- und Druckeinheit zeigen. Wenn „Prozess“ vorbei senden Sie, ist der „Anschluss“ geschnittene Stromversorgung und Schlaf, bis das folgende anzufangen waken. Wenn der „Anschluss“ Schlaf anfangen, bitte tun Sie nichts.

⑾, wenn Benutzer wünschen, ändern konfigurieren wieder, klicken bitte Knopf „eingeben des gesetzten Modus“ und warten auf das „Terminal“ waken als Nächstes und aussteigen den „Arbeits-Modus“ in „einstellte Modus“. In „stellen Sie Modus“, Benutzer kann den „Anschluss“ konfigurieren ein.

⑿ „Mitteilungs“ Rahmen in der Unterseite „der Terminaleinstellungs“ Schnittstelle: die ganze Mitteilung von lassen diese „Terminaleinstellungs“ Schnittstelle darstellt hier laufen, kann Benutzer wissen, dass der Betrieb ist, ob folgen Sie, oder Ausfall hier sehen.

⒀ in der „Software-“ Hauptschnittstelle, klicken die Reihe von gezeigten Maßinformationen, die Spalte simuliert Show die flüssige Höhe, das Diagramm zeigt das flüssige Höhenwertdiagramm an.

⒁ in der „Software-“ Hauptschnittstelle, Klicken „über uns“ Knopf unter „über“ das Menü, „über uns“ Dialogfeld ist Show. Dieses Dialogfeld ist Show die Informationen DER OPTRONIK-TECHNOLOGIE Co., Ltd. XIAN KACISE.



5.Key-press funktionieren

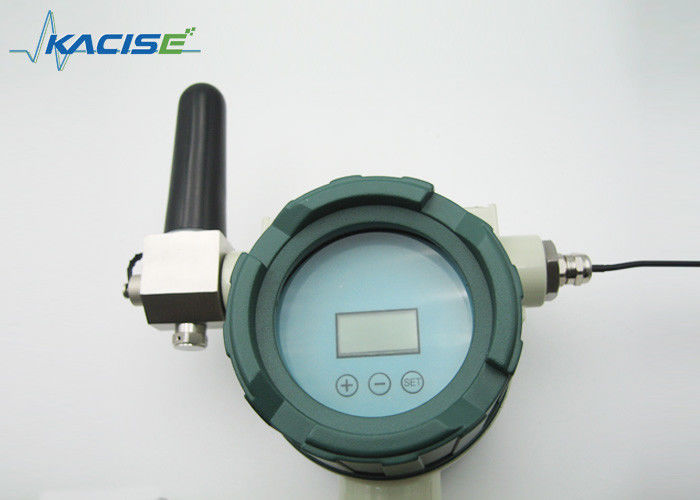

Die „Terminal“ nehmen drei Schlüsselpressen, „(+)“, „(-)“, „(STELLEN Sie) ein,“. Benutzer kann diese Schlüsselpressen benutzen, als der „Anschluss“, der in „läuft, Modus“ einstellte und sendet keine Daten im Augenblick.

Lassen Sie Schritte laufen: Schlüsselpressemenü umfasst „WIE“ und „SL“.

„WIE“: konfigurieren Sie „Terminal“ Adresse.

„SL“: konfigurieren Sie „Terminal“ TIMING-Arbeitszeitabstand.

⑴ lange Presse „(STELLEN Sie) ein,“, LCD-Show „WIE“, der „Anschluss“ in Schlüsselpressemenü lassen Modus laufen.

⑵ Kurzschlusspresse „(+)“, Schalterschlüsselpressemenüwahl „WIE“ und „SL“.

⑶ lange Presse „(-)“ in „ALS“ Menü, können Ihnen Schlüsselpressemenü-Showschnittstelle und in Showdruck-Wertschnittstelle herausnehmen.

⑷ Kurzschlusspresse „(STELLEN Sie) ein,“ in „ALS“ Menü, können Ihnen in die Konfigurations„Terminal“ Adreßschnittstelle, Adreßstrecke „0~253". drücken Sie „(+)“, Adresse addieren „1"; drücken Sie „(-)“, Adreßabnahme „1"; drücken Sie „(STELLEN Sie) ein,“, speichern Sie Adresse und gehen Sie zurück. Wenn Sie nicht wünschen, konfigurieren Sie „Terminal“ Adresse, lange Presse „(-)“, um zurückzugehen.

⑸ Kurzschlusspresse „(STELLEN Sie) ein,“ im „SL-“ Menü, können Sie in die Konfigurations„Terminal“ TIMING-Arbeitszeitabstandschnittstelle, Zeitabstandstrecke, „, das 0 seconds~60000 unterstützt“. drücken Sie „(+)“, Zeitabstand addieren „1second“; drücken Sie „(-)“, schalten Sie LCD-Zahlshowsegment; drücken Sie „(STELLEN Sie) ein,“, speichern Sie Zeitabstand und gehen Sie zurück. Wenn Sie nicht wünschen, konfigurieren Sie, lange Presse „(-)“, um zurückzugehen



6.Maintenance belichten



⑴ fügen bitte eine SIM-Karte mit GPRS-Aufschlag vor Gebrauch der „Anschluss“ ein. Die SIM-Karte muss 800MHz, 850MHz, 1800MHz, 1900MHz übereinstimmen.

⑵ versichern, dass Gebrauch, den die Batterie sich empfehlen. Wenn „Software-“ Show der „Terminal“ Batteriekapazitätsmangel, bitte neue Batterie ersetzen.

⑶, wenn Kommunikationstrennung zwischen „Software“ und „Anschluss“, bitte Server überprüfen, „Software“, „Anschluss“, Batterie und SIM-Karte ist ob Normal oder Störung.

⑷ vermeiden „Terminal“ Antenne nahe dem Metall und dem starken magnetischen Gegenstand.

⑸, wenn „System“ Arbeitsstörung und Sie nicht die Störung lösen, treten bitte mit Xi'an Kacise in Verbindung. Wir erlauben nicht Benutzer herunternehmen und reparieren den „Anschluss“ für selbst.
