Leistung: | G-empfindliche Drift | Bandbreite: | ≥ 60 Hz |
---|---|---|---|
Schock: | ≥ 50 g | ||
Markieren: | 3 axis gyroscope sensor,gyroscope sensor module |

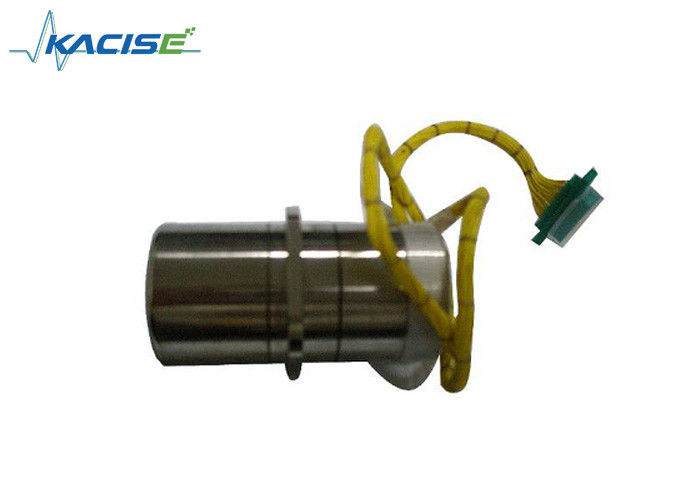

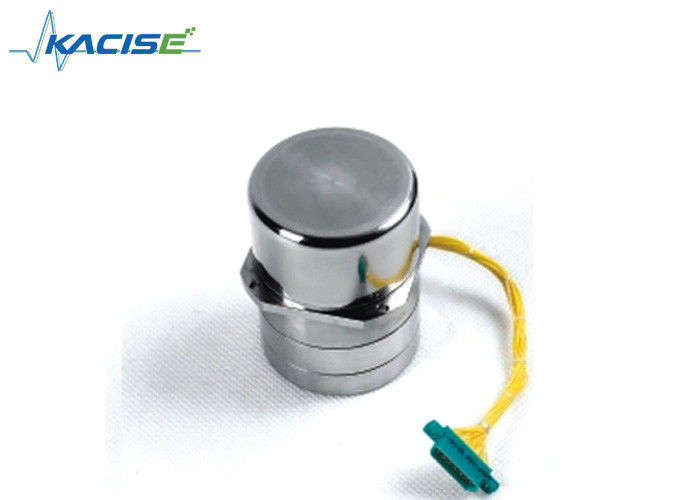

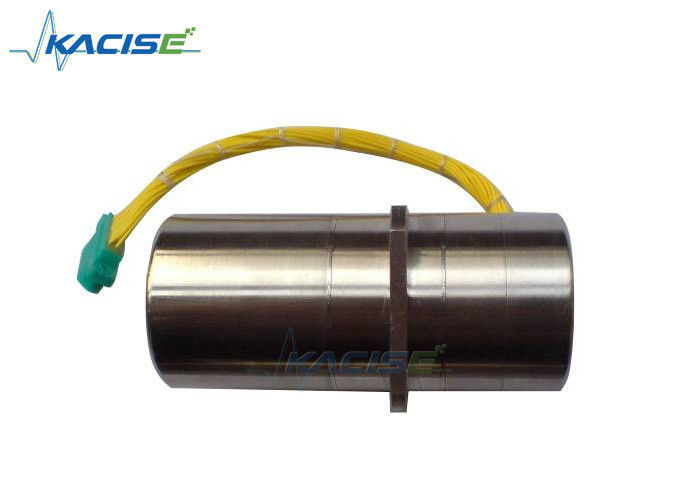

Leichtes Gewicht Kleine Größe Hochpräzision Kacise Flexibles dynamisch abgestimmtes Gyroskop für die Luft- und Raumfahrt
Merkmal
Einleitung
KTG-30 wurde in Schiffsnavigation, Artillerie und anderen Systemen verwendet, um schnell den Norden zu finden.
Parameter
Parameter | Spezifikationen. | - Das ist Vaule. | Einheit |
Macht | Leistung (Phase 3) | 20&500 | V & Hz |
Leistung ((1. Phase) | 7&16000 | V & Hz | |
Leistung | Zufälliges Treiben | ≤ 003 | °/h |
Driftstabilität | ≤ 02 | °/h | |
Nichtlinear | ≤ 01 | % FS | |
Maximale Nachverfolgungsrate | ≥ 60 | °/S | |
Nicht-G-empfindliche Drift | ≤ 12 | °/h/g | |
G-empfindliche Drift | ≤ 3 | °/h/g | |
Bandbreite | ≥ 60 | Hz | |
Torquer-Skalafaktor | ≥ 670 | °/h/mA | |
technologische | Synchronisierungsrate | 10000 | r/min |
Synchronisierungszeit | ≤ 25 | S | |
Ausgangsgradient | 21 ± 2 | mV/` | |
Primärer Torcher | 50 ± 3 | Ohm | |
Sekundärdrehmoment | 2±0.5 | Ohm | |
Körperliche | Gewicht | < 130 | g |
Abmessungen | Φ29 × 53 | mm | |
Flansche | 30 × 30 | mm | |
Arbeiten | Temperatur | -30 bis 85 | °C |
Vibrationen | 5 | g | |
Schock | ≥ 50 | g |
Die Produkte sollten so installiert werden, dass die X- (Y-) Achse und die Messreferenzachse übereinstimmen; der Installationsfehler sollte kleiner als 5 sein.
Betrieb
Der Steckdosentyp:J30J-15T (Kabellange 160~175mm)
Nummer der Anschrift. | Funktionsdefinition | Anmerkung |
1 | Ausgangssignal der X-Achse | |
2 | GND | Für Anregungsleistung und Signale |
3 | X-Achsen Drehmoment-Spule (Ende) | |
4 | Kraft eines Phasenmotors | Da-Phase 20V, 500Hz |
5 | Stromversorgung für die Sensor-Erregung | Einzelphasen 7V, 16KHz |
6 | Ausgangssignal der Y-Achse | |
7 | Y-Achsen Drehmomentspirale (Anfang) | |
8 | Leistung des B-Phasenmotorantriebs | Da-Phase 20V, 500Hz |
9 | Gleichspannung + 15 V | Leistung für den Vorverstärker |
10 | DC-15V | Leistung für den Vorverstärker |
11 | X-Achsen Drehmoment-Spule ((Anfang) | |
12 | Null | |
13 | Null | |
14 | Leistung des C-Phasenmotors | Da-Phase 20V, 500Hz |
15 | Y-Achsen Drehmomentspirale (Ende) |
HINWEIS: Das gleiche gilt für J30J-21T, wenn eine andere Steckdose verwendet wird, bitte im Voraus erklären.
