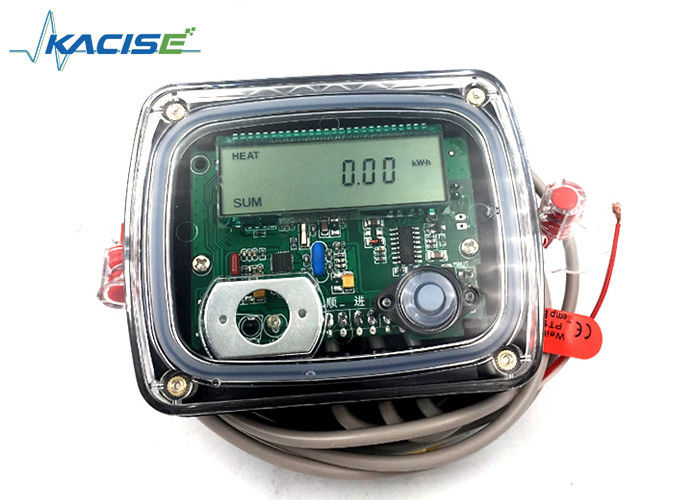

Meter Wirless Ultraschallb.t.u. Ultraschallwärmemengenzähler Lora/GPRS für Wohnsitz/Wohnungen/Gebäude
Eigenschaften
☆ Maß-Hitze.
☆ Showversorgung/RückkehrWassertemperatur und Temperaturdifferenz.
☆ Anzeigenstapel-Flussmaß und blitzschneller Fluss messen.
☆ Laufzeitanzeige.
☆ kühles Maß und Anzeige (für Hitze/kalten Ultraschallwärmemengenzähler)
Beschreibung
Reihenwärmemengenzähler KACISE KUHM2100 nehmen höchstentwickelte antimagnetische Technologie an und sie kennzeichnet eleganten Auftritt, genaues Maß, bequemes Management, stabile Operation, starke Anti-Erosion, und lang unter Verwendung des Lebens, das sicher und wirtschaftlich ist.
Sie ist im Hitzesystem mit starkem Hitzelieferungsmanagement, unterschiedliches Haushaltsdatenerfassungsmanagement weit verbreitet.
Schwankt von den Kommunikationsmodi sind optional entsprechend dem Bedarf der Benutzer.
Installation und Aufmerksamkeit
Der Wärmemengenzähler beide kann in Zuflussrohr- oder Regenerationsrohr installiert sein (die Fabriknichterfüllung, die in das Zuflussrohr, wenn Bedarf, auf die Rückleitung zu installieren installiert ist, muss Zeichen vor der Fabrik während der Produktion sicher sein). Wenn Installation, zahlen sollte, ist Aufmerksamkeit zur Strömungsrichtung des Mediums als die selben wie der Pfeil auf dem Wärmemengenzählerrohrkörper.
Spezielle Anmerkung: keine Angelegenheit der Wärmemengenzähler, der auf Zuflussrohr- oder Regenerationsrohr, der Temperaturfühler installiert ist, sollte richtig angeschlossen werden (roter Aufkleber für Zuflussrohr, blauer Aufkleber für Rückleitung)
Spezifikationen
| Nenndurchmesser |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
| Maß (Länge Millimeter) |
110 |
130 |
160 |
180 |
200 |
| Maximaler Fluss (m3 /h) |
3 |
5 |
7 |
12 |
20 |
| Normenfluß (m3 /h) |
1,5 |
2,5 |
3,5 |
6 |
10 |
| Minimaler Fluss (m3 /h) |
0,03 |
0,05 |
0,07 |
0,12 |
0,2 |
| Lesung des maximalen Flusses |
999999,99 (m3) |
| Maximale Hitzelesung |
99999999 (KILOWATT·h) |
| Stromversorgung |
3.6VDC |
| Batteriedauer |
>6 Jahre (Lithium-Batterie) |
| Genauigkeitsklasse |
Klasse 2 |
| Kommunikationsmodus |
Infrarotschnittstelle, M-BUS/RS485 |
| Drücken Sie Verlust |
≤ 0,025 Mpa (unter normalem Fluss) |
| IP-Klasse |
IP 68 |
| Temperaturspanne |
(4--) °C 95 |
| Temperaturdifferenzstrecke |
(3--70) k |
| Zündtemperaturunterschied |
0.01k |
| Temperaturfühler |
Pint 1000 |
| Umgebende Temperatur |
+5°C -- +55°C |
| Umgebendes Niveau |
Planieren Sie A |
| Installation |
Horizontale vertikale Installation |
| Monitor |
8 Stellen |
| Länge des Temperaturfühlers |
1.5m |
| Arbeitsstrom |
45uA |
| Datenspeicherung |
Speichern Sie historische Daten bis zum Letzten 24 Monate |
Instrumentieren Sie allgemeines Problem
Das Meter kann nicht normalerweise arbeiten
◇ Heizsystem arbeitet oder nicht;
◇ Kugelventil ist völlig oder geöffnet;
◇ das Rohr wird oder nicht blockiert;
◇ die Führungsdichtung ist oder nicht komplett;
◇ Batterie ist oder nicht gut;
◇ Wärmemengenzähler zählt nicht
①, Wärmemengenzähler hob Installation auf
②, Wandlerkabel sind defekt
③, der Filter ist wird blockiert auf Wärmezufuhrrohr in des Residentraumes
◇, wie man den Filter ob Block bestimmt?
Zustrom Temp. , ist Regeneration Temp normal. ist, der Temp zu niedrig. Unterschied des Zustroms und der Regeneration ist mehr als 10°, ist Strömungsgeschwindigkeit zu niedrig (m3 /h) oder jetzt Strömungsgeschwindigkeit, normalerweise der Filter ist Blockierung, oder Benutzer verwendet nicht.
Lösung: Schließen Sie das Ventil (Zustrom- und Regenerationsströmungsventil), entfernen Sie den Filter, um zu beobachten, ob Filter schwarzer, sauberer Filter und Innere von ihm ist, dann installieren Sie den Filter, Ventile des offenen Rohres, warten Sie, dass 3 Minuten ob die Strömungsgeschwindigkeit und der Temp überprüfen. ist normal.
◇ Wärmemengenzählerdaten anormal oder Springen
①, Einbauposition ist nicht, unten Wasserspiegel korrekt
②, Front- und Gegengeraderohre sind, Biegung ist zu großer, vorderer Rohrdurchmesser ist zu kurz
Ändern größer.
◇ Wärmemengenzähler hat Flussquantität, keine Hitze, oder Hitze ist sehr groß
①, ohne Hitze ist normalerweise aufgehobene Installation von Zustrom und Regeneration Temp. Sensoren
②, Hitze ist, weil der Temp sehr groß. Sensor-Maß Temp. falsch Temp. Unterschied ist sehr groß.
◇ Wärmemengenzähler anormaler Temp. oder der Temp. ist 0
①, der Temp. Sensor-Kabel ist defekt
②, Temp. Sensor-Edelstahlgehäuse ist defekt.
Technische Spezifikation
| Durchmesser |
Minimaler Fluss |
Quantität Fluss |
Maximaler Fluss |
Länge |
| qmin (m-³ /h) |
qp (m-³ /h) |
qmax (m-³ /h) |
Millimeter |
| DN15 |
0,03 |
1,5 |
3 |
110 |
| DN20 |
0,05 |
2,5 |
5 |
130 |
| DN25 |
0,07 |
3,5 |
7 |
160 |
| DN32 |
0,12 |
6 |
12 |
180 |
| DN40 |
0,2 |
10 |
20 |
200 |
| Maß-Genauigkeit |
CJ128-2007Class 2 |
| Verbindung |
DN15~DN40 verlegte Verbindung des Flansches connection/DN50~DN300 |
| Druck-Verlust |
≤0.02MPa |
| Maximaler Funktions-Druck (MWP) |
1.6MPa |
| Fluss-Messbereich |
1:100 |
| Temperaturfühler |
1.5m Standard ein Paare des PT1000 Temperaturfühlers (Kabellänge könnte geändert werden) |
| Datenspeicherung |
Ununterbrochener Speicher von 18 Monaten Aufzeichnung |
| Macht--weg Schutz |
Nach macht--weg konnte Meter die ganze Aufzeichnung von bevor Strömungsgeschwindigkeit und die entsprechende Zeit, nach Macht speichern zurück, es Wiederaufnahmemaßnahme Funktion automatisch und stellt die Zeitfortsetzung sicher |
| Ferngetriebe |
MBUS/RS-485 |
| Stromversorgung |
Lithium-Batterie der hohen Leistung |
| Schutz-Klasse |
IP67 (Bedarf IP68 geändert) |
| Klimaklasse |
Klasse B |
| Temperaturspanne |
(5~95) ℃ |
| Temperaturdifferenz |
(3~90) K |
| Installations-Weise |
Zustrom oder Regeneration (Nichterfüllung ist Zustrom, denn Regenerationsbedarf bei der Einrichtung anzuzeigen) |
| Einbauposition |
Horizontal/Vertikale |
| Beständigkeit |
Halten Sie Jahre cycle≥6 instand |
| Anzeige |
8-Bit-LCD-Anzeige |
| Antimagnetische Störung |
Wenn die Intensität der Magnetfeldstörung nicht mehr als 100 ka/m ist, sollte Wasserzählermaß und Fernübertragungscharakteristik nicht beeinflussen |
