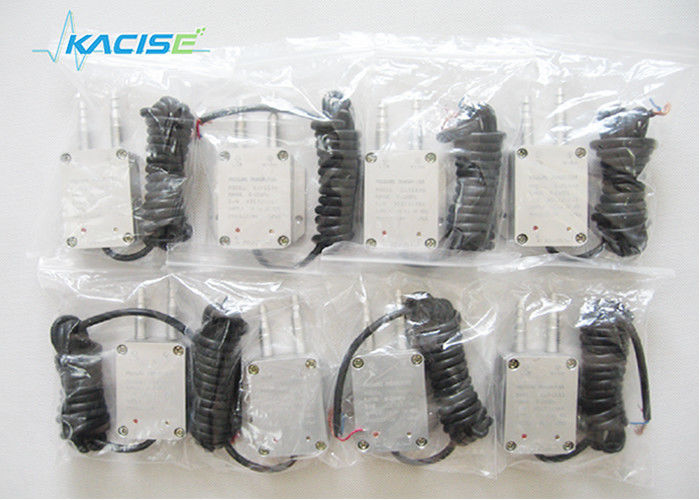

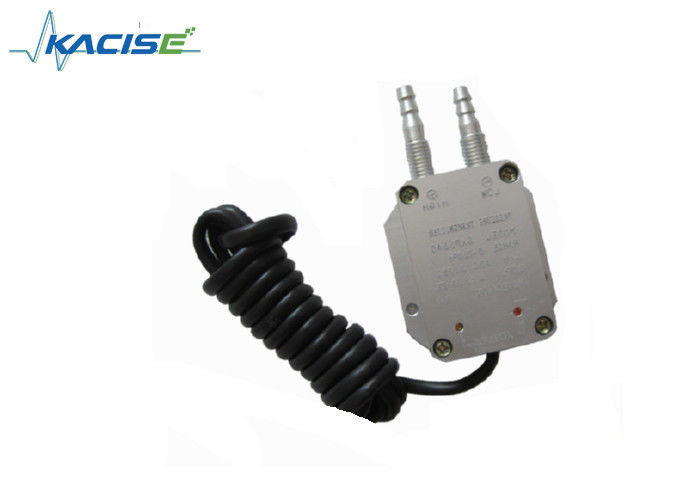

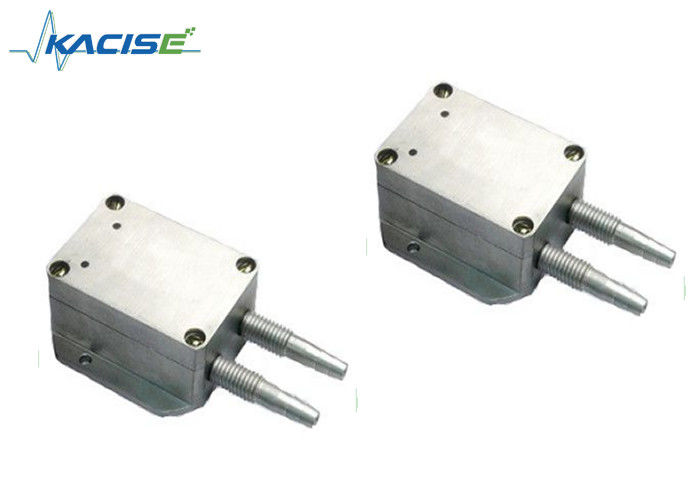

GXPS540 hoch empfindlicher und Genauigkeits-Minientwurfs-Wind-Druck und Differenzdruck mit Ertrag 4-20mA
Einleitung

Druckdifferenz-Druckgeber des Wind-GXPS540 nimmt Hochpräzision, hohe Stabilitätsmembran an und wird durch Druckisolierungstechniken zusammengebaut. Durch strengen Präzisionstemperaturausgleich und Signalverstärkung übertragen Sie Mikrodifferenzdruck, Luftdruck, Fluss und andere Parameter auf zuverlässige Signalausgabe 4~20mA oder 1~5V.

Eigenschaft

• Hohe Empfindlichkeit
• Hohe Genauigkeit und hohe Stabilität
• Minientwurf, einfach zu installieren

Elektronische Schnittstellen- und Signaldefinition


Parameter


Maß

Es gibt justierbare Art Schrauben des Schlitzes 2 auf dem GXPS540.

Z ist für Nullpunktkorrektur.

S ist für Vollanpassung. (Wenn die Strecke nicht geändert wird, kein Bedarf justiert zu werden.)

Anmerkung: Wenn die Strecke ist <1kpa>

Anwendung

• Kessel
• Staubbeschleuniger
• Lufteinlassdruck
• Differenzial und Unterdruck

Einrichtungsinformationen


GX- - Strecke-Ertrag-Genauigkeit-Energie-Struktur-Kabel-Längepaket

• Strecke: 0~±5kPa ...... 10000kPa = die obere Beschränkung der Strecke
• Ertrag:: A=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
• Genauigkeit: 0.25=±0.25%F.S, 0.5=±0.5%F.S,
• Energie: 24VDC, 11~30Vdc
• Druckhafen: GF=G1/4 Innengewinde, G=G1/4, NF=NPT1-/4Femalefaden, N=NPT1/4
• Elektrische Verbindung: C=Cable, CW=waterproof-Gelenkausgang
• Kabellänge: XXm=XX-Meter 1-150m
• Statischer Druck: 3, 5, Nenndruck mit 10mal, 20MPa (Anmerkung: Rohrleitungsdruck)
• Paket: Bb, Schaum
