Hohe Empfindlichkeit Präzisionsdrucksensor Mini-Outline CE-Zertifizierung
Einleitung

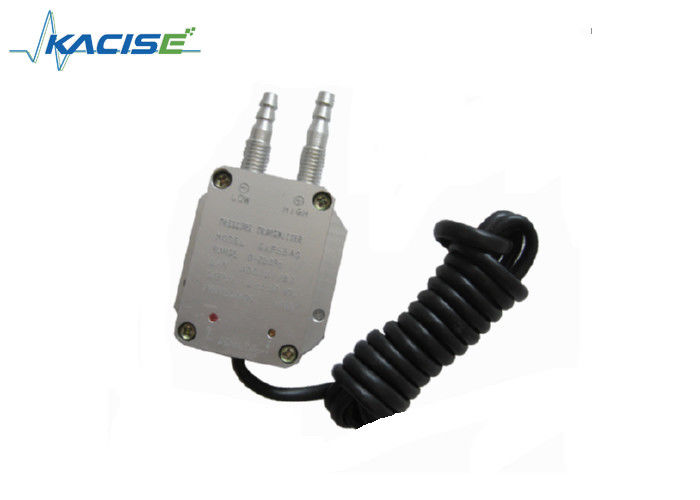

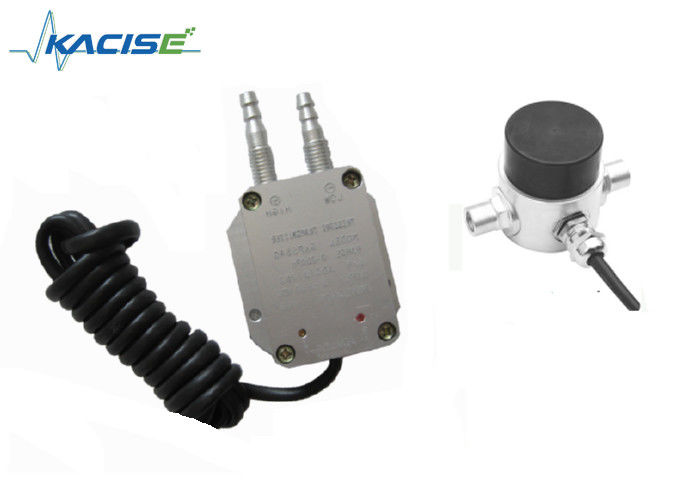

Der GXPS540 Winddruckdifferentialdrucktransmitter verwendet eine hochpräzise, hochstabile Membran und wird durch Spannungsisolationstechniken zusammengebaut.Durch präzise Temperaturkompensation und Signalverstärkung, übertragen Mikrodifferenzdruck, Luftdruck, Durchfluss und andere Parameter auf zuverlässige 4~20mA oder 1~5V Signalleistung.

Merkmal- Ich weiß.

• Hohe Empfindlichkeit
• Hohe Genauigkeit und Stabilität
• Mini-Umriss, einfach zu installieren

Definition der elektronischen Schnittstelle und der Signale


Parameter


Abmessung

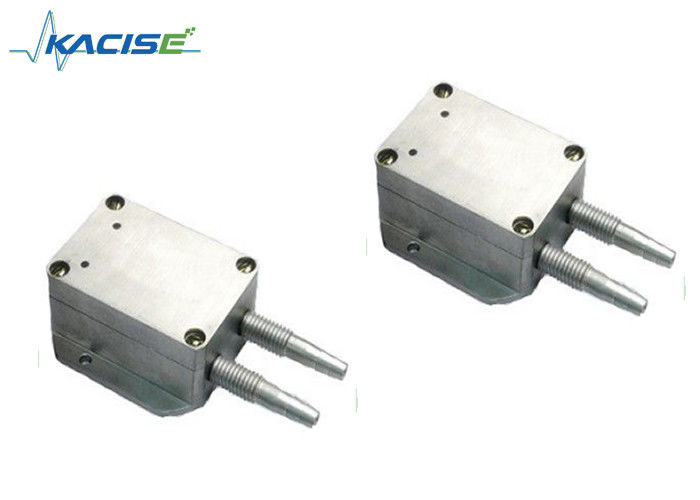

Auf der GXPS540 gibt es zwei verstellbare Schrauben.

Z steht für Null-Anpassung.

S steht für "Full Range Adjustment". (Wenn der Bereich nicht geändert wird, muss er nicht angepasst werden.)

Hinweis: Wenn der Bereich < 1 KPa beträgt, kann die Platzierung den Nullpunkt beeinflussen. Bitte stellen Sie den Z nach der Installation ein.

Anwendung

• Heizkessel
• Staubvernichter
• Druck in den Luftkanälen
• Differentialdruck und Negativdruck

Bestellinformationen


GX-- Reichweite-Ausgabe-Genauigkeit-Strom-Struktur-Kabellänge-Paket

• Reichweite: 0~±5kPa......10000kPa = die obere Grenze des Bereichs
• AusgabeA=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
• Genauigkeit:0.25 = ± 0,25% F.S., 0,5 = ± 0,5% F.S.,
• Macht: 24VDC, 11~30Vdc
• Druckanschluss: GF=G1/4 weiblicher Faden, G=G1/4, NF=NPT1/4Weiblicher Faden, N=NPT1/4
• Elektrische Verbindung:C=Kabel, CW=wasserdichte Verbindungsausgabe
• Kabellänge: XXm=XX Meter 1-150m
• Statischer Druck:3, 5, 10 mal Nenndruck, 20MPa (Anmerkung: Rohrdruck)
• PaketBb, Schaumstoff
