Langstrecken-Ultraschall-Niveau-Meter Abstand 10 Meter bis 60 Meter
Grundsätze
Übertragende Ultraschallwandler emittieren Ultraschallpulse, die über Kommunikationsmedien auf das Messmedium übertragen werden.durch Reflexion und dann zurück zum empfangenden Wandler durch das akustische Medium, der gemessene Ultraschallpuls verbreitet sich vom Sender zum Empfänger im akustischen Medium der Zeit.Es kann von dem Wandler bis zur Medienoberfläche betrachtet werden- Um den Flüssigkeitsgehalt zu bestimmen.Wir können den Abstand von der Sonde zur reflektierenden Oberfläche berechnen D = C * t / 2 (geteilt durch 2 ist, weil die Schallwellen vom Sender zum Empfänger ist eigentlich eine runde, D ist die Entfernung, C ist die Schallgeschwindigkeit, t ist die Zeit).
Eigenschaften
Berührungslose Messung
Kurze Reaktionszeit
mit Anzeige
Verschiedene Ausgänge optional: Switch, analog oder RS485
Ausgabe des Niveaugehalts oder der Entfernungswerte
Einleitung
Der Ultraschallsensor verwendet Schallwellen zur berührungslosen und verschleißfreien Detektion von Zielobjekten.Metallgegenstände oder nichtmetallische GegenständeUmgebungsbedingungen wie Rauch, Staub, Umwelt oder Regen haben nur sehr geringe Auswirkungen auf die Erkennungsleistung von Ultraschallsensoren.
Parameter

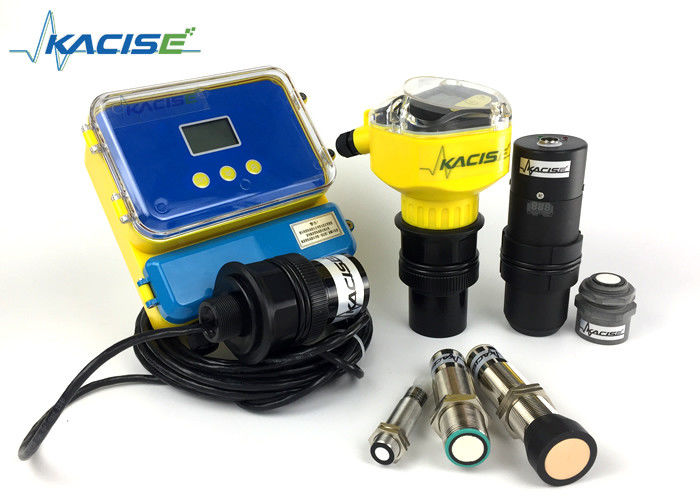

KUM-Serie
| |
KUM-A |
KUM-B |
| Funktion |
Integrierter Typ |
Split-Typ |
| Reichweite |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
5M10m15m20m30m40m50m60m70m |
| Genauigkeit |
1% |
1% |
| Entschließung |
3 mm oder 0,1% (größer) |
3 mm oder 0,1% (größer) |
| Anzeige |
Chinesische und englische LED |
Chinesische und englische LED |
| Analog-Ausgabe |
Vierdraht 4~20mA/510ΩLast
Zwei Leitungen 4~20mA/250Ω
|
4~20mA/510ΩLast |
|
Relais-Ausgang
|
Zwei Gruppen:
Wechselstrom 250V/8A oder Gleichstrom 30V/5A
Status kann programmiert werden
|
Zwei Gruppen für einen einzigen Kanal
Vier Gruppen für Doppelkanäle
Wechselstrom 250V/8A oder Gleichstrom 30V/5A
Status kann programmiert werden
|
| Stromversorgung |
Standard 24VDC
Optional: 220 V Wechselstrom + 15% 50 Hz
|
Standard: 220 V Wechselstrom + 15% 50 Hz
Optional: 24VDC oder 120mA
Anpassung: 12VDC oder Batterie
|
|
Umwelt
Temperatur
|
LED:-20~+60°C,
Sonde: 20 °C bis + 80 °C
|
LED: -20°C bis +60°C
Sonde: 20 °C bis + 80 °C
|
| Kommunikation |
Option:485,232 Kommunikation
(Herstellungsabkommen)
|
Option:485,232 Kommunikation
(Herstellungsabkommen)
|
| Schutzgrad |
LED:IP65,
Sonde: IP68
|
LED: IP65,
Sonde: IP68
|
| Kabelsonde |
- Nein. |
Standards: 10 m am längsten: 100 m |
| Montage der Sonde |
Je nach Reichweite und Sondenart |
Je nach Reichweite und Sondenart |
| Stromverbrauch |
Split-Typ
Stromversorgung: 24 V,
ohne Relais: 100mA
Kanal 1 des Relais: 120 mA;
Kanal 2 des Relais: 145 mA;
Kanal 3 des Relais: 170 mA;
Kanal 4 des Relais: 190 mA;
Die spezifische Leistung ist wie folgt:
ohne Relais: 24 × 100 mA = 2,4 W;
Kanal 1 des Relais: 24×120mA = 2,9 W;
Kanal 2 des Relais: 24 × 145 mA = 3,5 W;
Kanal 3 des Relais: 24×170mA=4,1W;
Kanal 4 des Relais: 24 × 190 mA = 4,6 W;
|
| Stromverbrauch |
Integrierter Typ (Vierdrahtsystem)
Stromversorgung: 24 V,
Keine Relais: 80mA
Kanal 1 des Relais: 105 mA;
Kanal 2 des Relais: 130 mA;
Die spezifische Leistung ist wie folgt:
ohne Relais: 24 × 80mA = 1,9 W;
Kanal 1 des Relais: 24 × 105 mA = 2,5 W;
Kanal 2 des Relais: 24 × 130mA = 3,1 W;
|
| Stromverbrauch |
Integrierter Typ (Zwei-Draht-System)
Stromversorgung: 24 V,
Keine Relais: 30mA
Die spezifische Leistung ist wie folgt:
Keine Relais: 24×30mA = 0,72W
|

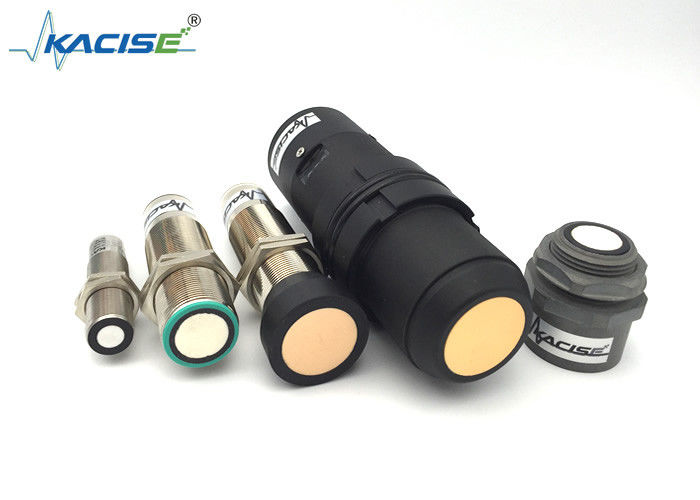

KUM3000-Serie
| M18 |
| Sensorbereich |
150... 1000 mm |
| Anpassungsbereich |
150... 1000 mm |
| Nicht verwendbarer Bereich |
0... 150 mm |
| Antwortverzögerung |
ca. 10 ms |
| M30-Typ1 |
| Sensorbereich |
200... 2000 mm |
| Anpassungsbereich |
200....2000 mm |
| Nicht verwendbarer Bereich |
0... 200 mm |
| Antwortverzögerung |
ca. 10 ms |
| M30-Typ2 |
| Sensorbereich |
300... 3500 mm |
| Anpassungsbereich |
300... 3500 mm |
| Nicht verwendbarer Bereich |
0... 300 mm |
| Antwortverzögerung |
ca. 20 ms |
| M30-Typ3 |
| Sensorbereich |
400... 6500 mm oder 600-12000 mm |
| Anpassungsbereich |
400....6500 mm oder 600-12000 mm |
| Nicht verwendbarer Bereich |
0... 400 mm |
| Antwortverzögerung |
ca. 40 ms |
Ich...ndIchcatAusrüstung/oPerraSiehengmEJahre
| LED blau |
Blinken: Programm kann ausgeführt werden, dieser Status
Die blaue LED blinkt etwa 5 Minuten, nachdem der Sensor eingeschaltet ist, um anzuzeigen, dass der Sensor programmiert werden kann, und dann wird die blaue LED ständig eingeschaltet, um den Stromstatus anzuzeigen.
|
| LED-gelb |
Angabe des Umschaltzustands
Blinken: Objekt während der Programmfunktion erkannt
|
| LED rot |
Normaler Betrieb: Licht leuchtet an und zeigt einen Fehler auf.
Programmierung: Blinken, Echo verloren, das bedeutet, dass der Sensor bedeckt ist oder kein Objekt vor dem Sensor,
|
EIch...ect- Ich weiß.Kalz spEckInKatzeIchon
| Betriebsspannung UB |
13... 30 V Gleichspannung, Wellenwirbel 10 % SS |
| Stromzufuhr ohne Last I0 |
≤ 45 mA |
IOT-Version
| Betriebsspannung UB |
3.3-16 DC, Wellenfrequenz 10 % SS |
| Stromzufuhr ohne Last I0 |
≤ 15 mA, Schlafmodus≤1 mA, Weckzeit von uart. |
Ich...npAus
| Eingabetyp |
1 TEACH-IN-Eingabe |
|
Betriebsbereich A1: 0V/GND... +1 V,
Betriebsbereich A2: +6 V+UB
|
| Eintrittsimpedanz: > 4,7 kΩ; TEACH-IN-Programmpuls: ≥ 1 s |
OUTPSiet
| Ausgabeart |
1 Schalter Ausgang E4, NPN NO/NC, programmierbar
2 Schalter-Ausgang E4, PNP NO/NC, programmierbar
3 Analog 0-10V Ausgang E4 programmierbar.
4 Analog 4-20mA Ausgang E4 programmierbar
5 RS485 Ausgang E4 programmierbar.
|
| Nennbetriebsstrom Ie |
200 mA, kurzschluss-/Überlastschutz |
| Voreinstellung |
Schaltpunkt A1:150 mm Schaltpunkt A2: 1000 mm |
| Spannungsabfall |
≤ 2,5 V |
| Wiederholungsgenauigkeit |
≤ 1 % |
| Schaltfrequenz f |
≤ 13 Hz (auf die Hochfrequenzversion zugeschnitten) |
| Histerese im Bereich H |
5 % der eingestellten Betriebsstrecke |
| Einfluss der Temperatur |
± 1% des vollständigen Skalenwerts |
EinemIchent conDieSieheons
| Umgebungstemperatur |
-25...70°C (248...343K) |
| Lagertemperatur |
-40...85°C (233...358K) |
MEchEinIchcAl SpezifikationInKatzeIchon
| Verbindung |
V1-Anschluss ((M12×1), 4-Pin |
| Schutzgrad |
IP-Qualität |
| Materielle Unterkünfte |
mit einer Breite von nicht mehr als 20 mm, |
| Übertrager |
Epoxidharz/höhlene Glaskugelmischung;
Schaumstoff aus Polyurethan, PBT-Abdeckung
|
Häufig gestellte Fragen
1. F: Welche Informationen müssen anWählen Sie den passenden ModusDieLangstrecken-Ultraschall-Niveau-Meter Abstand 10 Meter bis 60 Meter?
A: Bitte geben Sie uns:Anwendungsbereich,Bereich, Ausgangssignal,mittlere, Stromversorgung, damit wir schnell ein Modell auswählen und ein Angebot machen können.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns zu besuchen.
3F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist die Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal und Handelssicherung.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Was ist die Zahlungsmethode der Handelssicherung:
A: Es handelt sich um einen kostenlosen Service, der Ihre Bestellungen von der Zahlung bis zur Lieferung schützen kann.
Und wir haben jetzt USD104,000.00 als Kaution, um Ihre Bestellungen zu sichern.
7F: Haben Sie eine Garantie?
A: Ja, wir haben die Garantie von 12 Monaten.
