Beschreibung des Produkts
Das Rohöl-Massendurchflussmesser verwendet das Coriolis-Prinzip (Coriolis-Kraft), um die "Masse" des Mediums mit außergewöhnlicher Genauigkeit direkt zu messen.Die Präzision wird nicht durch Faktoren wie die Temperatur beeinflusst, Druck, Dichte, Viskosität und andere.

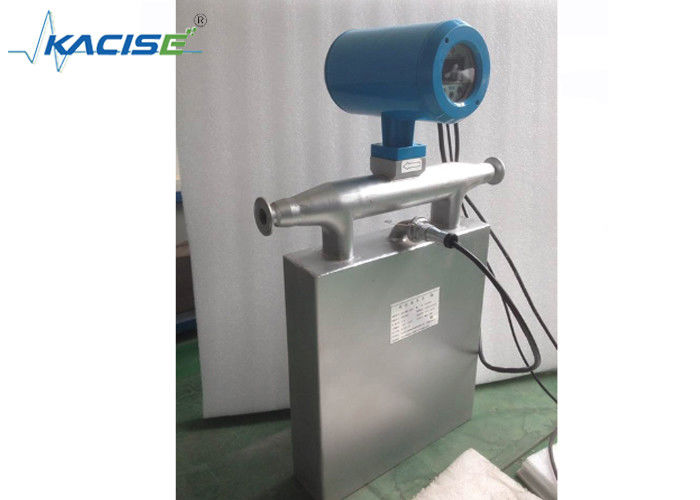

Das Coriolis-Massendurchflussmesser besteht aus zwei Hauptkomponenten: dem Sensor und dem Sender.es ist nach den nationalen Explosionssicherheitsnormen konzipiert und hergestellt worden, um Sicherheit und Zuverlässigkeit in potenziell gefährlichen Umgebungen zu gewährleisten.
Grundsätze der Messung
Die Coriolis-Massendurchflussmesser bestehen aus einem Paar geschwungener Rohre in ihrer Struktur.Das Funktionsprinzip besteht darin, die Coriolis-Kraft zu ermitteln, die durch den Flüssigkeitsfluss entsteht, der das Rohrpaar zwingt.
Das Erscheinen einer neuen Kraft, der Coriolis-Kraft, hängt von zwei Bedingungen ab: Erstens, die Röhren vibrieren mit ihrer normalen Frequenz, und zweitens,Es fließt Flüssigkeit durch die Röhren.Diese Kraft entsteht als Synthese der Schwingungskraft und der durch die Flüssigkeit in den Röhren verursachten Strömungskraft.
Zwei an den Seiten der Rohre platzierte Verschiebungssensoren erkennen die Kraft und erzeugen elektrische Signale, die dann reguliert werden und die direkte Ausgabe die Massenflussmessung ist.Im Wesentlichen, die Coriolis-Massendurchflussmesser arbeiten, indem sie die Coriolis-Kraft nutzen, die durch den Flüssigkeitsfluss durch ein paar vibrierende, gekrümmte Röhren induziert wird, um den Massenfluss genau zu messen.
Produktmerkmal
Bestandteile von Coriolis-Massendurchflussmessern der KMF-Serie:

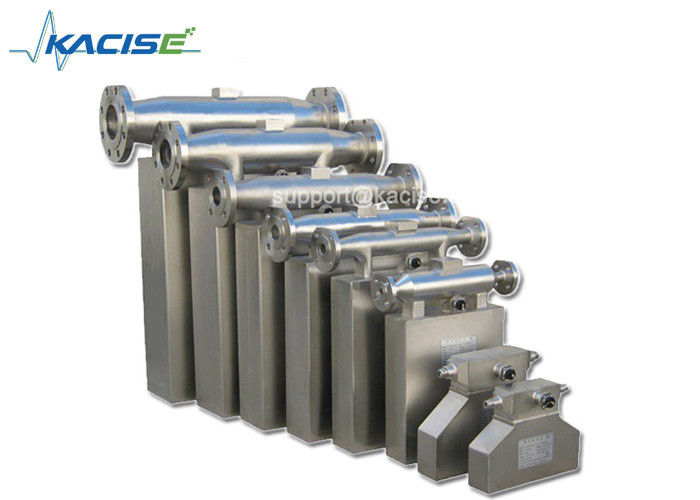

Massenflusssensor der KMF-Serie
DPT100-Sender
Merkmale und Vorteile des Coriolis-Massendurchflussmessers der KMF-Serie:
Doppel-U- oder Doppel-C-Durchflussrohrdesign für eine höhere Messgenauigkeit.
Integrierte Messung des Massenflusses, des Volumenflusses, der Dichte, der Temperatur und der Berechnung anderer relevanter Parameter.
Einfache Installation, keine Notwendigkeit für Geradliner- oder Filterteile und keine besonderen Anforderungen für die Installation des direkten Rohrbereichs.
Keine beweglichen Teile, minimale Wartung, hohe Stabilität und seltener Kalibrierung.
Ermöglicht einen Betrieb mit niedrigem Durchfluss, wodurch der Druckverlust reduziert und die Effizienz erhöht wird.
Kompakte Installation, um Installationskosten zu sparen.
Kompatibel mit der N-Serie A (Flanken gegenüber Abstand).
Ultrapräzise Messung und langfristige Stabilität für Anwendungen zur Verwahrungstransfer.
Ultrabreite Umdrehungsquote für Gasmessungen.
Der angeschlossene Sender kann leicht für Wartungszwecke ausgetauscht werden.
Nicht von der Umgebungstemperatur beeinflusst.
Modellwahlprinzip:
In den angewandten Bereichen des Coriolis-Massendurchflussmessers wird die Max. Durchflussrate durch Druckverlust bestimmt, während die Min. Durchflussrate durch Messgenauigkeit beeinflusst wird.
Vor der Auswahl des Produkts sollte der Auftraggeber oder Benutzer das Handbuch lesen und relevante Daten wie Genauigkeit, Durchfluss, Druckverlust, Dichte, Viskosität, Temperatur usw. angeben.für die richtige Größenwahl und Anwendung.
Parameter
| Modul |
DN |
Umfang der Messung |
Arbeitsdruck(MPa) |
Anschlussart ((mm) |
| KMF-1-1AB |
1.5 |
0 ◄ 4 ◄ kg/h |
04 |
SchweißverbindungenΦ6 × 1.5 |
| KMF-1-1A |
3 |
0 ̊40 ̊ (kg/h) |
04 |
SchweißverbindungenΦ6 × 1.5 |
| KMF-1-1B |
6 |
0 ‰ 100 ‰ kg/h |
04 |
SchweißverbindungenΦ10 × 2 |
| KMF-1-2A |
8 |
0 ¢ 200(kg/h) |
04 |
SchweißverbindungenΦ10 × 1 |
| KMF-1-3A |
10 |
0 ¢ 500(kg/h) |
04 |
Flansche DN10 |
| KMF-1-3B |
15 |
0 ¢ 1000(kg/h) |
04 |
Flansche DN15 |
| KMF-1-4 |
20 |
0 ¢ 3000(kg/h) |
04 |
Flansche DN20 |
| KMF-1-5A |
25 |
0 ¢ 10(T/h) |
04 |
Flansche DN25 |
| KMF-1-5B |
40 |
0 ¢ 20(T/h) |
04 |
Flansche DN40 |
| KMF-1-6A |
50 |
0 ¢ 30(T/h) |
04 |
Flansche DN50 |
| KMF-1-6AB |
65 |
0 ¢ 50(T/h) |
04 |
Flansche DN65 |
| KMF-1-6B |
80 |
0 ¢ 100(T/h) |
0 ¢ 2.5 |
Flansche DN80 |
| KMF-1-6C |
100 |
0 ¢ 150(T/h) |
0 ¢ 2.5 |
Flansche DN100 |
| KMF-1-6CD |
125 |
0 ¢ 200(T/h) |
0 ¢ 2.5 |
Flansche DN125 |
| KMF-1-6D |
150 |
0 ¢ 400(T/h) |
0 ¢ 2.5 |
Flansche DN150 |
| KMF-1-6E |
200 |
0 ¢ 500(T/h) |
0 ¢ 2.5 |
Flansche DN200 |
