| Herkunftsort: | China (Festland) |
| Markenname: | KACISE |
| Zertifizierung: | CE |
| Modellnummer: | ROB100 |
| Min Bestellmenge: | 1 Piece / Pieces |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Karton- oder Kundenanträge verfügbar |
| Lieferzeit: | 5 Werktage nach Zahlung |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück / Stück pro Woche |
| Name: | Hohe Präzisions-Neigungs-Sensor | Typ: | Reihe ROB100 |
|---|---|---|---|
| Merkmal: | Hohe Präzision und Langzeitstabilität | Standards: | CE-Nummern |
| Markieren: | Inklinationskompassse und Neigungs-Sensoren,elektronischer Neigungs-Sensor |
||
Mit Hilfe der Mikroelektromechanischen Systeme (MEMS) integriert dieser zukunftsweisende Ansatz nahtlos sowohl Winkelgeschwindigkeit als auch lineare Beschleunigungsmessungen.Das daraus resultierende kombinierte System ermöglicht umfassende Messungen, einschließlich Rollwinkel, Schrägwinkel, dreidimensionale Beschleunigung und dreidimensionale Winkelgeschwindigkeit.
Die erfassten Daten bezüglich des Haltungswinkels und der Winkelfrequenz-Abweichung werden durch die Implementierung des Kalman-Filteralgorithmus präzise geschätzt und korrigiert.Diese Methode gewährleistet eine genaue und zuverlässige Bestimmung der Orientierungswinkel und Winkelraten, die sich in Anwendungen, in denen eine präzise Messung von Bewegung und Orientierung von entscheidender Bedeutung ist, besonders wirksam erweisen.
Einleitung

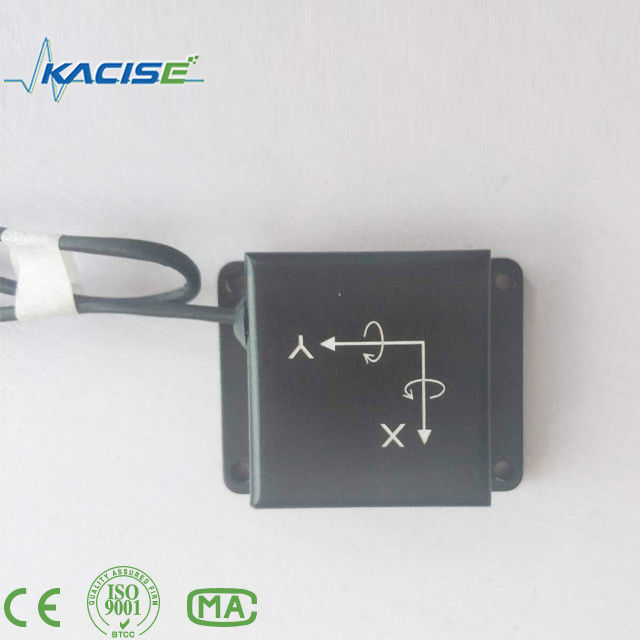

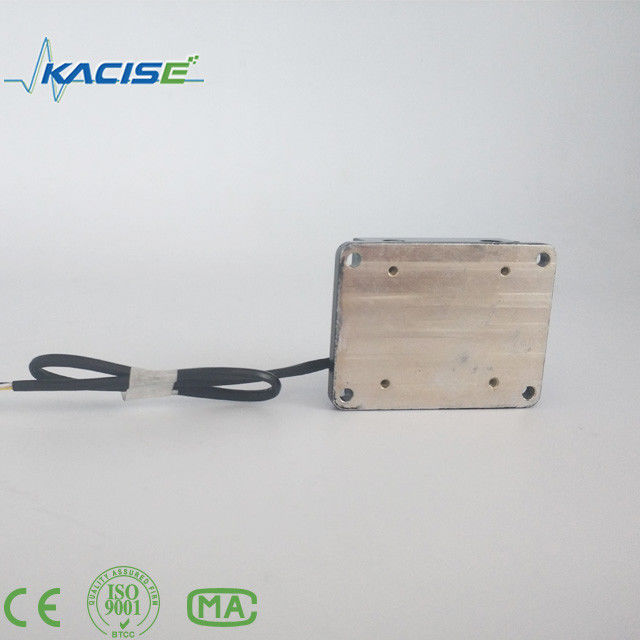

Der Neigungssensor der Serie ROB100, entwickelt von Xi'an Kacise Optical Co., Ltd.,ist eine kostengünstige MEMS-basierte Vorrichtung, die speziell zur Messung des Winkels zwischen der Messfläche und der horizontalen Ebene entwickelt wurdeDieser Sensor, der mit einem MCU-Steuerungssystem eingebettet ist, sorgt für eine Temperaturkompensation in seinem gesamten Betriebstemperaturbereich (-45°C~+85°C).Der Sensor wird zwei Mal nichtlinear korrigiert..
Bei der Variante des zweiachsigen Neigungssensors verwendet das ROB100 eine anspruchsvolle Berechnungsmethode, die auf den von dem Trägheitsnavigationssystem definierten Schwung- und Rollwinkeln basiert.Dieser Ansatz geht über eine einfache mechanische Kombination von zwei Achsen hinaus, die unterschiedlichen Messanforderungen in verschiedenen Kontrollbereichen gerecht werden.
Der Sensor arbeitet nach dem Prinzip der sensiblen Erdgravitation und liefert Echtzeit-Ausgabe des aktuellen Standwinkels gegenüber der horizontalen Ebene.und der Sensor weist einen starken Widerstand gegen externe elektromagnetische Störungen auf, so dass es für einen längeren Betrieb in anspruchsvollen Industrieumgebungen geeignet ist.und andere Bereiche, in denen eine präzise Einstellungsmessung entscheidend ist.
Der Sensor eignet sich zwar besonders für dynamische Messungen unter statischen oder sich langsam verändernden Bedingungen, wird jedoch nicht für Anwendungen mit schnellen dynamischen Veränderungen empfohlen.Dies beschreibt seine optimalen Anwendungsfälle und unterstreicht seine Wirksamkeit in Szenarien, die genaue und stabile Einstellungsmessungen erfordern.
Eigenschaften
Mikroprozessorbasierte Signalkorrektur, Kompensation und Geräuschreduktion im gesamten Temperaturbereich (-45 °C ~ +85 °C).
MCU-Steuerung mit eingebetteter Temperaturkompensation für eine höhere Präzision.
Zwei-Achsen-Neigungssensor mit einer ausgeklügelten Berechnungsmethode für Schwung- und Rollwinkel.
Verwendet das Prinzip der sensiblen Erdgravitation für Echtzeit-Aufstellungswinkel.
Einfach zu installieren und resistent gegen externe elektromagnetische Störungen.
Geeignet für den langfristigen Betrieb in rauen Industrieumgebungen.
Ideal für Anwendungen in der industriellen Automatisierungssteuerung, der Plattformmessung und verwandten Bereichen, die eine präzise Einstellungsmessung erfordern.
Anwendungsbereich
l Neigungsmessung, stabiles Steuerungssystem
l Plattformstabilität und -steuerung, Trägheitsführung und Navigation
Hauptindikatoren für die technische Leistung
| Leistung | |
| Winkelmessbereich (°) |
X-Achse ± 90° Y-Achse ±90° |
| Auflösung (%) | ≤ 002 |
| Nullverschiebung ((°) | ≤ 02 |
| Null Wiederholbarkeit | ≤ 005 |
| Nichtlinearer Fehler | ≤ 01 |
| Bandbreite (Hz) | ≥ 10 Hz |
| stabiler Zeitplan (sec) | 1 |
| Umweltindikatoren | |
| Lagertemperatur (°C) | -55°C ∼100°C |
| Betriebstemperatur (°C) | -45°C ∼85°C |
| Wirkung (g) | 20000 |
| Elektro-Index | |
Abmessungen ((mm):
