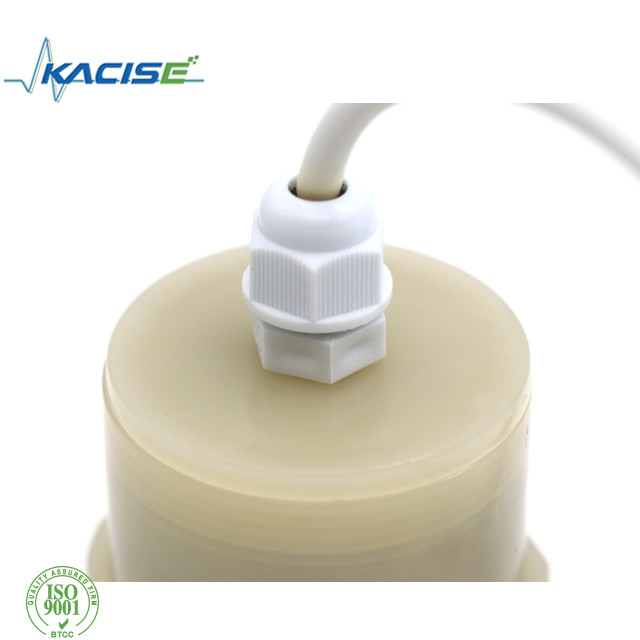

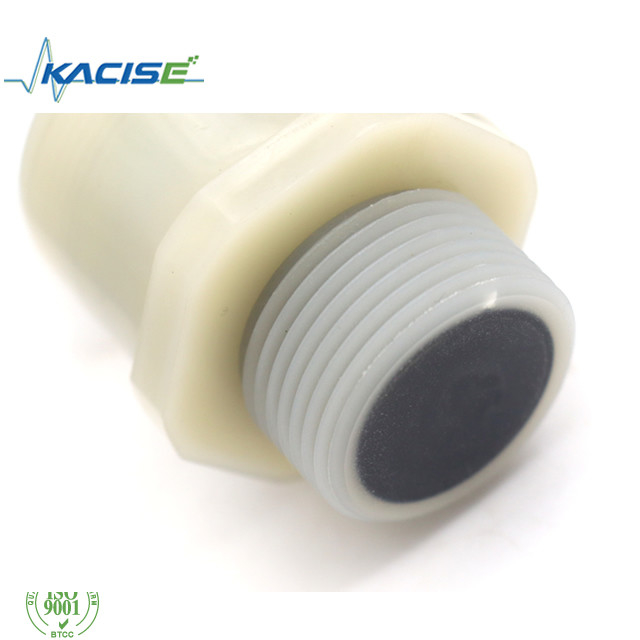

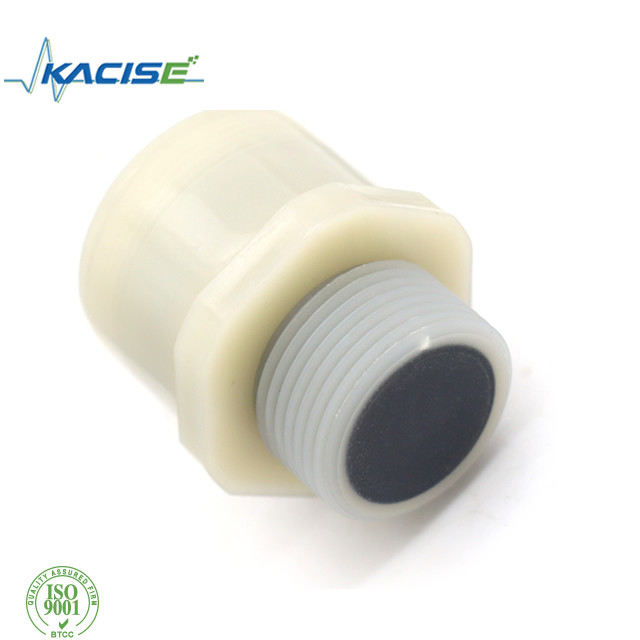

4-20mA RS485 PTFE materieller korrosionsbeständiger Ultraschallwasserspiegel-Sensor
Beschreibung
Dieser Sensor stellt sehr kurzes zur weit reichenden Entdeckung und zur Erstreckung, in einer kompakten, robusten PVC-Wohnung zur Verfügung,
entwarf, IP65 zu treffen.
Eigenschaften:
- Hohe Empfindlichkeit.
- Kompakte und robuste Struktur.
- Hohe Bewertung des Schutzes IP65.
- Korrosionsbeständiges Gehäuse, passend für ätzendes Medium und Anwendung
Parameter
| Allgemeine Parameter |
Mechanische Eigenschaften |
| Detektionsbereich |
200mm~3000mm |
Verbindung |
5 Stiftkabel |
| Wandler-Frequenz |
70KHZ |
Gewicht |
100g |
| Wiederholbarkeits-Präzision |
≤1% |
IP-Grad |
IP65 |
| Antwortzeit |
<>50ms |
|
| Öffnungswinkel |
7°±2 |
| Temp. Ausgleich |
innerhalb/außerhalb/Verlegenheit Temp. |
| Elektrische Parameter |
| Funktionierenspannung |
14.5VDC~27VDC |
| Grenzfunktions-Spannung |
13VDC~30VDC |
| Leistungsaufnahme |
≤30mA |
| Stromkreis-Schutz |
Kurzschlusssicherung, Überlastschutz |
| Ertrag |
Digitalergebnis |
RS485 |
| Analogausgang |
0~5V |
| Schalter-Ertrag |
0V / 5V |
| Umgebende Umwelt |
| Funktionierender umgebender Temp. |
0~70℃ (- 40~85℃, -55~125℃, usw., kundengerecht) |
| Lagertemperatur |
-55~125℃ |
Maße
Verdrahtung
Anwendung
- Waagerecht ausgerichtetes Maß des Behälters
- Waagerecht ausgerichtetes Maß des Behälters
- Nähezonenentdeckung
- Leuteentdeckung
- Erstreckungssensor des Roboters
- Autonome Navigation
- Multi-Sensor-Navigation
- Überholen Sie das Messen
- Gegenstandentdeckung der langen Strecke
- Industrielle Automatisierung
Beschreibung von Sensor-Funktionen
Justage des Analogausgangs.
Der Analogausgang kann programmiert werden, während der Benutzer wünschen. Wie Arbeiten am Schalterertrag oder Arbeiten am Zwischenlagenertrag können alle Parameter durch die Schnittstelle RS485 eingestellt werden.
Es gibt 8 Arten Ausgabefunktionen kann programmiert werden.
Das ganzes Einstellungsprogramm wie folgt,
Schritt 1 stellte einen spitzen Abstand durch das RS485 ein,
Schritt 2 stellte einen anderen spitzen Abstand durch das RS485 ein.
Step3 stellte die Ertragart Zwischenlage oder Schalter ein und stellte die in Verbindung stehenden Ertragwahlen ein
Step4 starten den Sensor neu.
1. Fenstermodus normal-offen und positive Steigungsausgabefunktion des Zwischenlagenmodus.
2. Fenstermodus normal-geschlossen und negative Steigungsausgabefunktion des Zwischenlagenmodus.
3. Einzelne Vermittlungsstelle, normal-offene Funktion.
4. Einzelne Vermittlungsstelle, normal-geschlossene Funktion.
5. Einzelne Gabelung mit normal-offener Funktion des Hysteresenabstandes.
6. Einzelne Gabelung mit normal-geschlossener Funktion des Hysteresenabstandes.
7. Entdeckung der Anwesenheit-normalen offenen Funktion des Gegenstandes.
8. Entdeckung der Anwesenheit-geschlossenen offenen Funktion des Gegenstandes.
Vermittlungsstelle, Abstand erst nach Energie an einstellend. Die innere Uhr kann versichern kann nicht nach 5 Minuten nach Energie an geändert werden. Wenn die Vermittlungsstelle ändern möchten, kann der Benutzer den Antragabstand nach Energiewiederanlauf nur, einstellend.
Für die Art des Ertrages RS485.
Es gibt 2 Arten Arbeitsart,
Ein für Selbstmaß, der Sensor misst den Abstand oder das Niveau wiederholt, und der Maßzeitraum kann durch UART eingestellt werden. Das Maßergebnis kann jedes Mal geholt werden.
Die andere Art ist Stromsparmodus, wenn der Sensor Schlaf ist, bis der Sensor den Untersuchungsbefehl mit empfing, verschlüsseln Sie vor. Übertragungsprotokoll ist Modus-RTU.
Zum Beispiel kann das Maßergebnis durch Zugang gelesen werden das Register 0x101 durch Modbus-Protokoll.
Zu mehr Information treten Sie mit uns bitte für den Softwaretechnikführer in Verbindung.
