GXPS353RefrIchGerEinSieheon Ich...ndSieStreichenPRessSiere TrEinSchnittstelleEr
1. GebührtSieRe
Genauigkeitsoptionen:
± 0,25% F.S.
± 0,5% F.S.
± 1% F.S.
Stabilität und Zuverlässigkeit
Hohe Stabilität
Hohe Zuverlässigkeit
Kernkörper:
Körper aus keramischer Keramik
Kalibrierung:
Digitale Kalibrierung
Verbindungsoptionen:
Vielfalt der Verbindungsmöglichkeiten
Druckport:
Vielfalt der Druckanschlussoptionen
Null Anpassung:
Null kann willkürlich verschoben werden.
Zertifizierungen:
CE-Zertifikat
RoHS-konform
2. EinepSchnellercaDie
Kompressor
Wasserversorgung im Bodenhaus
Hydraulische Steuerung
Klimaanlage
Automobilmotor
Automatisches Erkennungssystem
Hydraulische Einheit
Kühlgeräte
3Einführung
Ein Drucktransmitter ist eine Vorrichtung, die zur Umwandlung physikalischer Druckparameter, z. B. der von einem Lastzellensensor in Gasen, Flüssigkeiten und anderen Stoffen erfassten, bestimmt ist.in standardisierte elektrische Signale (eDiese Signale können dann zur Steuerung und Fernübertragung genutzt werden.Aufzeichnungsgeräte, und Regulierer für Aufgaben wie Messung, Anzeige und Prozessanpassung.

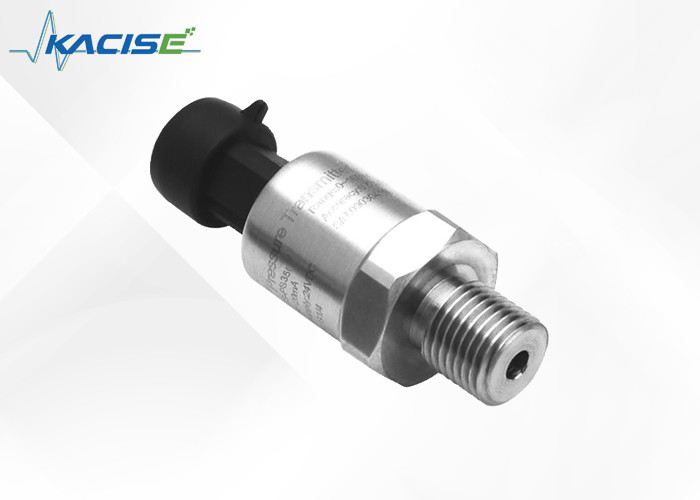

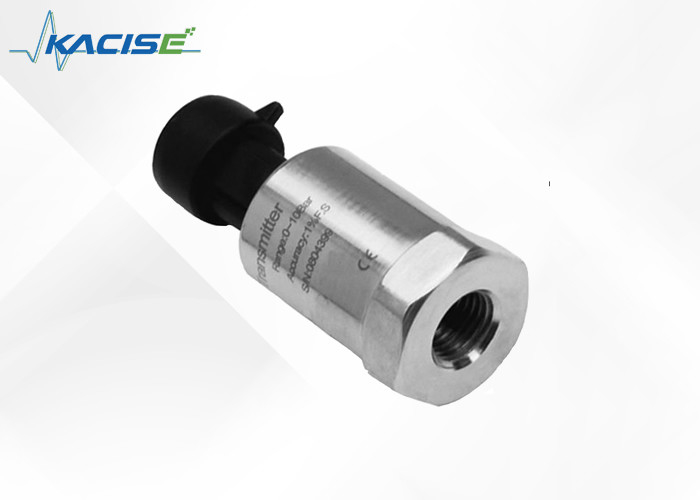

Der GXPS353 zeichnet sich durch eine hohe Volumen- und kostengünstige Druckübertrager mit bemerkenswerten Vorteilen wie hoher Zuverlässigkeit, kompakter Struktur, geringer Größe und geringem Gewicht aus.Dieser Sender findet eine breite Anwendung in Bereichen wie KompressorenDer Druckkern und der Sensorchip des GXPS353 werden aus Deutschland importiert, um die Qualität zu gewährleisten.und das Gerät enthält eine ausgezeichnete digitale KompensationstechnologieDer Sensor wurde durch eine Zertifizierung für die innere Sicherheit und die CE-Zertifizierung erworben, die die Einhaltung der Sicherheitsstandards und -vorschriften bestätigt.
4- Definition der elektronischen Schnittstelle und der Signale
| SpEck. |
VEinIch...SieE |
| Druckbereich |
0 ~ 2 bar......600 bar |
| Lastdruck |
1.5 mal der Nennwertdruck (1.5X) |
| Bruchdruck |
3 mal der Nennwertdruck (3X) |
| Genauigkeit |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsgrenze für die Luftfahrtfahrzeuge sind die folgenden Anforderungen zu beachten: |
| Stabilität |
Typischer Wert 0,5% F.S., maximaler Wert: 1% F.S. |
|
Betriebstemperatur
|
-40°C bis 125°C
|
|
Speichertemperatur.
|
-40 bis 120°C |
|
Kompensationstemperatur
|
-10°C bis 80°C
|
| Mittlere Kompatibilität |
Alle kaustischen Medien kompatibel mit 1Cr18Ni9Ti |
| Elektrische Leistung |
2 Drahtsystem |
3 Drahtsystem |
| Ausgangssignal |
4 bis 20 mA |
0.5 bis 4,5 V |
0 bis 10 V |
| Stromversorgung |
10 bis 30 Vdc |
5Vdc |
15 bis 30 Vdc |
| Lastdruck |
(U-10)/0.02 (Ω) |
>100 kΩ |
| Isolierung |
>100M Ω@50V |
| Elektrische Leistung |
500 V @ 60 Sekunden |
| Schwingung/Einschlag |
10g/5~2000Hz, Achsen X/Y/Z20g Sinus 11ms |
| Druckdurchhaltig |
2 × 106 Druckkreis @ 25°C |
| Elektrische Verbindung |
Packard, Hirsmann, Luftsteckdosen, festes Kabel, wasserdichtes Kabel |
| Druckanschluss |
G1/4, NPT1/4, 7/16-20UNF, M20×1.5, G1/2, |
| Druckart |
G, S |
Antwortzeit: 10 ms |
| Bescheinigung |
Eigentlich sicherer Modus E, RoHS; CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMV: EN50082-2 |
6- Das ist alles.ErSchlechteIchnfSchleimEinDie
GX-T- Ja.E-REingE- Ich weiß.SietpSiet-Power-Vorbereitungs- Ich weiß.re port-EIch...Ect- Ich weiß.c conNäheIchon-CEinBleIch...Englischth
TypE:PS353=Universaltyp, PS353A=Stromtyp, PS353V=Spannungstyp, PS353KX= Frequenzumwandlungssystem
RangE:0~2bar...600bar = die obere Grenze des Bereichs
OAuspSiet:A = 4 ~ 20mA, V05 = 0,5 ~ 4,5 Vdc
Macht: 10 ~ 30 Vdc, 5 Vdc
VorbereitungssZeitpOrt:G=G1/4, N=NPT1/4, U=7/16-20UNF, M=M20×1.5, G2=G1/2
DieEckTric connEcSieheon:H=DIN43650-C, GX=GX12-3, C=festes Kabel, CW=wasserdichte Verbindungsausgabe, P=Packard
CabDieIch...Ength:XXm=XX Meter 1-150m
