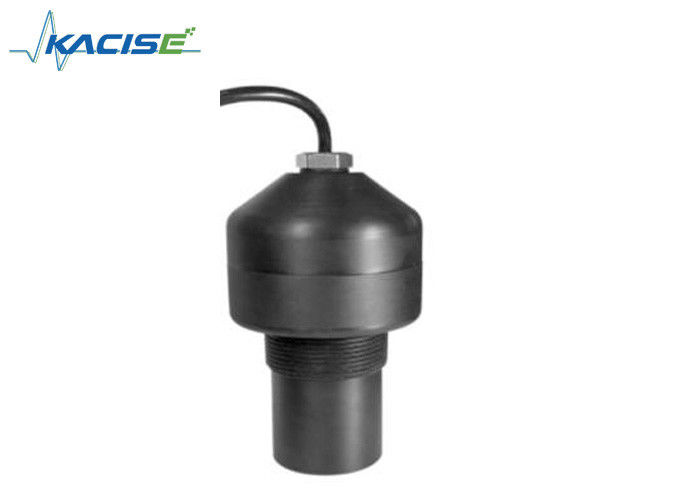

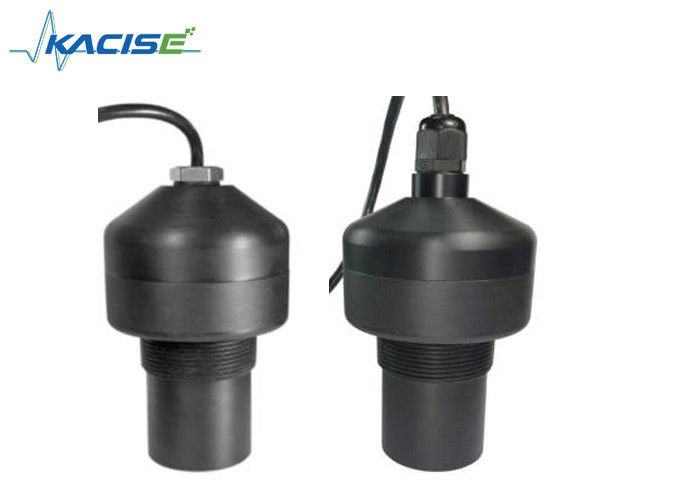

Der Wasserstandssensor mit IP68-Schutz ist für Abwasseranlagen geeignet.
Einleitung
Wir präsentieren unseren Wasserstandssensor mit IP68-Schutz, der Staub- und Wasserbelastung wirksam widersteht.Es misst den Wasserstand auch unter rauen Bedingungen genau.. Einfach zu installieren und sehr zuverlässig, ist es die perfekte Wahl für Abwasser-bezogene Anwendungen.
Parameter
| Messbereich |
1 Meter, 2 Meter, 3 Meter, 4 Meter, 5 Meter, 6 Meter, 7 Meter, 8 Meter |
| Messleistung |
Abstand zwischen der Sonde und der mittleren Oberfläche |
| Sensorfaden |
mit einer Breite von mehr als 20 mm, |
| Blindgebiet |
je nach Messbereich unterschiedliche Blindezonen |
| Versorgungsspannung |
Gleichspannung 24 V, Ausgang 1 Weg 4-20mA oder 1 Weg RS485 MODBUS Protokoll |
| Versorgungsspannung |
Gleichspannung 12 V, Ausgang 1-Wege RS485 MODBUS-Protokoll; |
| Anzeige |
keine Anzeige |
| Standardlänge des Kabels |
1 Meter |
| Kabel |
4 Pinien |
|
Arbeitsumfeld
Temperatur
|
-20 ~ +60 °C |
|
Arbeitsumfeld
Druck
|
ein Standardluftdruck |
|
Arbeitsumfeld
Luftfeuchtigkeit
|
≤ 90% RH nicht kondensierend |
Eigenschaften
Hoher Schutzgrad: IP68 Kurze Reaktionszeit
Adress-Einstellung über RS485
Ausgang: analog oder RS485, bezogen auf die Versorgungsspannung
Anmerkung
4-20mA Ausgang: zur zuverlässigen Erdung der blauen Linie (mA ̇);
Bitte verbinden Sie das Erdungsterminal mit einer echten Erde, z. B. einem Metallrohr, das durch Wasser fließt, oder einer Metallstange, die in den Boden eingeführt wird.
1. Nicht mit der Erdung des elektrischen Schranks in eine Linie stellen. Erden Sie ihn separat und verbinden Sie ihn mit einem Metallstolpe oder einem Metallrohr, der unter der Erde eingesetzt wird.
2- Farbe oder Rost auf dem geerdeten Metallrohr oder der Metallstange müssen abgeschraubt werden.
RS485-Ausgang: um die schwarze Linie zuverlässig zu erden;
Bitte verbinden Sie das Erdungsterminal mit einer echten Erde, z. B. einem Metallrohr, das durch Wasser fließt, oder einer Metallstange, die in den Boden eingeführt wird.
1. Nicht mit der Erdung des elektrischen Schranks in eine Linie stellen. Erden Sie ihn separat und verbinden Sie ihn mit einem Metallstolpe oder einem Metallrohr, der unter der Erde eingesetzt wird.
2- Farbe oder Rost auf dem geerdeten Metallrohr oder der Metallstange müssen abgeschraubt werden.
Verkabelung
1. 4~20mA Verkabelung
Stromversorgung: rote Linie: 24 VdC + schwarze Linie: 24 VdC
4 ~ 20mA: Gelbe Linie: mA + blaue Linie: mA
2. 485 Kommunikationsleitungen
Stromversorgung: rote Linie: 24 VdC + schwarze Linie: 24 VdC
485 Kommunikation: Blaue Linie: T/R+ Gelbe Linie: T/R
3. 485 Kommunikationsleitungen
Stromversorgung: Rote Linie: 12VDC+ Schwarze Linie: 12VDC
485 Kommunikation: Blaue Linie: T/R+ Gelbe Linie: T/R
