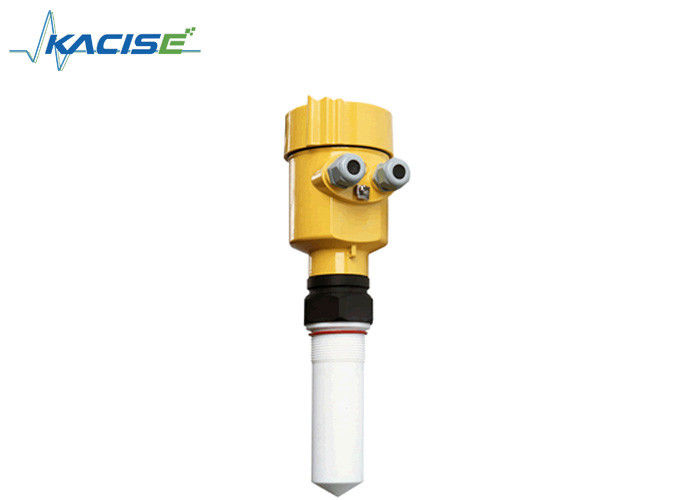

Nicht Kontakt-Radar-Flüssigkeitsspiegel-Meter für das Messen der festen und niedrigen Dielektrizitätskonstante

Nicht Kontakt-Radar-Flüssigkeitsspiegel-Meter für das Messen der festen und niedrigen Dielektrizitätskonstante

  • Nicht Kontakt-Radar-Flüssigkeitsspiegel-Meter für das Messen der festen und niedrigen Dielektrizitätskonstante
  • Nicht Kontakt-Radar-Flüssigkeitsspiegel-Meter für das Messen der festen und niedrigen Dielektrizitätskonstante
Nicht Kontakt-Radar-Flüssigkeitsspiegel-Meter für das Messen der festen und niedrigen Dielektrizitätskonstante
Produktdetails:
Herkunftsort: China
Markenname: KACISE
Zertifizierung: CE
Modellnummer: KLD-2601
Zahlung und Versand AGB:
Min Bestellmenge: 0-100
Preis: Negotiable
Verpackung Informationen: Karton/Holzetui oder Kundenanträge
Lieferzeit: 5-8 Werktagen
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Versorgungsmaterial-Fähigkeit: 10000pcs/month
Kontakt
Ausführliche Produkt-Beschreibung
Messbereich: 10 Meter Prozessverbindung: Faden/Flansch
Mittlere Temperatur: -40℃ | 130℃ Prozessdruck: -0.1~0.3 MPa
Genauigkeit: ±5mm Schutz-Grad: IP67
Frequenzbereich: 26GHz Explosionssicherer Grad: Exia-Ⅱ C T6 GA Exd ia IIC T6 GB
Markieren:

Waagerecht ausgerichteter mit Ultraschallübermittler

,

Ultraschallfüllstand-Sensor

Nicht Kontakt-Radar-Flüssigkeitsspiegel-Meter für das Messen der festen und niedrigen Dielektrizitätskonstante

Produktübersicht
Dieser Sensor des Radarniveaumeter angenommene Hochfrequenzradars 26G, der maximale Messbereich kann bis 80 Meter erreichen. Antenne ist optimierte Weiterverarbeitung, die neuen schnellen Mikroprozessoren haben höhere Geschwindigkeit und Leistungsfähigkeit kann erfolgte Signalanalyse sein, die Instrumentierung kann für Reaktor, festen Silo und sehr komplexe Maßumwelt verwendet werden

Prinzip
Sendeantenne-Mikrowellenimpuls des Radars ist waagerecht ausgerichteter Enge, die abwärts Getriebeantenne. Mikrowellenaussetzung zur mittleren Oberfläche wird zurück wieder durch das Antennensystem empfängt, schickt das Signal zur elektronischen Schaltung reflektiert, die automatisch in waagerecht ausgerichtete Signale umgewandelt wird (weil die Mikrowellenausbreitungsgeschwindigkeit, die elektromagnetische Welle, zum des Ziels und zu erreichen, die zurück zu dem Empfänger dieses mal reflektiert werden, fast blitzschnell ist)


Ein gesetztes B niedriges Anpassung C hohes D der Strecke Totgebiet

    Nicht Kontakt-Radar-Flüssigkeitsspiegel-Meter für das Messen der festen und niedrigen Dielektrizitätskonstante 0
Datums-Maß: Einschraubgewindeunterseite oder die Dichtfläche des Flansches
Anmerkung: Vergewissern Sie sich, dass das Radarniveaumeter der höchste Stand das messende Totgebiet nicht eintragen kann (die Zahl D unten gezeigt).

Die Eigenschaften Niveau-des Meters des Radar-26G
    Kleine Antennengröße, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.
    Fast keine Korrosion, Blaseneffekt; fast beeinflußt nicht durch Wasserdampf in der Atmosphäre, in der Temperatur und in den Druckänderungen.
    Ernste Staubumwelt auf der hochrangigen Meterarbeit hat geringe Wirkung.
    Eine kürzere Wellenlänge, die Reflexion der festen Oberflächenneigung ist besser.
    Öffnungswinkel ist, die Energie wird konzentriert, kann die Fähigkeit des Echos erhöhen und Störung vermeiden klein.
    Der Messbereich ist kleiner, denn ein Maß erbringt gute Ergebnisse.
    Hohes störsignalisierendes Verhältnis, der Zustand der waagerecht ausgerichteten Schwankung kann bessere Leistung erhalten.
    Hochfrequenz, Maß der festen und niedrigen Dielektrizitätskonstante der besten Wahl.

Technische Parameter

Unterkunft

Dichtung zwischen Wohnung und

Unterkunft der Abdeckung

Silikonkautschuk
Wohnungsfenster Polycarbonat
Die Masseklemme Edelstahl
Die Stromversorgungsspannung
Zweidraht Das Standard (16 | 26) V-DC
  Eigensicher (21,6 | 26,4) V-DC
  Verlustleistung maximales 22.5mA/1W
Zulässige Kräuselung - <100hz> Uss
  - (100~100K) Hz Uss
Die Kabelparameter
Kabeleingang/-stecker 1 Eingang des Kabels M20xl.5
  1 blinder Stecker
Anschluss Leiterquerschnitt 1.0mm ²
Ertrag Das Ausgangssignal (4 | 20) MA
  Übertragungsprotokoll HIRSCH
  Entschließung 1.6μ A
  Störungssignal

Konstante Stromabgabe;

20. 5mA, 22mA, 3.9mA

  Die integrale Zeit (0 | 50) s, justierbar
Blinde Zone die Enden der Antenne
Max. Messbereich 80m
Mikrowellenfrequenz 26GHz
Kommunikationsschnittstelle HIRSCH-Übertragungsprotokoll
Der Maßabstand ungefähr 1 zweites (abhängig von den Parametereinstellungen)
Anpassungszeit ungefähr 1 zweites (abhängig von den Parametereinstellungen)
Anzeigenentschließung 1 Millimeter

Arbeitsspeicher und

Transporttemperatur

(- 40~100) ℃
Prozesstemperatur (die Temperatur des Antennenteils) (- 40~250) ℃
Druck Max.4MPa
Seismisch Körperschall l0m/s ², (10 | 150) Hz



Safty-Anweisungen

Beobachten Sie bitte die lokalen elektrischen Codeanforderungen!

Willigen Sie bitte mit Standortansprüchen für Personalgesundheits- und -sicherheitsvorschriften ein.

Alle elektrischen Komponenten der Instrumentoperation müssen durch das formale Training von Fachleuten abgeschlossen werden.

Überprüfen Sie bitte das Instrumentnummernschild, um Produktbeschreibungstreffen zur Verfügung zu stellen Ihre Anforderungen.
   Überprüfen Sie bitte ob das Stromversorgungsspannungs- und -instrumentnummernschild auf den Anforderungen.

Schutz-Grad
Dieses Instrument erfüllt die Bedingungen der Schutzklasse IP66/67, sicherstellen bitte den wasserdichten Kabeldichtungskopf. Das folgende Diagramm



Nicht Kontakt-Radar-Flüssigkeitsspiegel-Meter für das Messen der festen und niedrigen Dielektrizitätskonstante 1
Wie man installiert, um die Bedingungen von IP67 zu erfüllen
  Überprüfen Sie bitte, ob der Dichtungskopf nicht geschädigt wird. Überprüfen Sie bitte, ob das Kabel nicht beschädigt wird.
  Überprüfen Sie bitte ob das Kabel für Gebrauch mit elektrischer Verbindungsspezifikation.
  Verkabeln Sie in die elektrische Schnittstelle, bevor seine abwärts gekurvt, garantieren, dass das Wasser nicht in das Oberteil fließt, das ① sehen
  Ziehen Sie den Kabeldichtungskopf fest, sehen Sie das ②
  Bitte benutzt elektrische Schnittstelle nicht blinden Stecker fest, sehen das ③

Instrument-Beauftragung
Es gibt drei Arten Entstörungsmethode
1) Anzeige/Tastatur
2) Wirtsentstörung
3) HIRSCH-Handprogrammierer

Auftritt-Größe
Nicht Kontakt-Radar-Flüssigkeitsspiegel-Meter für das Messen der festen und niedrigen Dielektrizitätskonstante 2
Meter-Linearitäten
 Emissionswinkel 20°

 Präzision sieht Diagramm
Nicht Kontakt-Radar-Flüssigkeitsspiegel-Meter für das Messen der festen und niedrigen Dielektrizitätskonstante 3




Produkt-vorbildliche Auswahl





Lizenz
P-Standard (Nicht-Explosion-sicher)
I eigensicher (Exib IIC T6 GA)
Eigensicheres und lokalisiertes explosionssicheres D (Exd (ia) IIC T6 GBs)
Antennen-Art/Material/Temperatur
F-Dichtungshorn/PTEE/-40… ℃ 130
Prozessverbindung/Material
G-Faden G1 ½ ″ A
N-Faden 1 ½ ″ NPT
Ein Flansch DN50/PP
B-Flansch DN80/PP
C-Flansch DN100/PP
Y-Specialgewohnheit
Schiff-Verbindungs-Länge
Eine Verbindung 100mm
B fertigen besonders an
Die Elektronikeinheit
2 (4~20) DC MA/24V/Zweidraht
3 (4~20) DC MA/24V/HIRSCH Zweidraht
4 (4~20) Wechselstrom MA/220V/4-adrig
5 RS485/Modbus
Shell/Schutz-Grad
L Aluminium/IP67
G-Edelstahl/IP67
Kabelleitung
M M20x1.5
N-½ ″ NPT
Feld-Anzeige/der Programmierer
A mit
X außen
