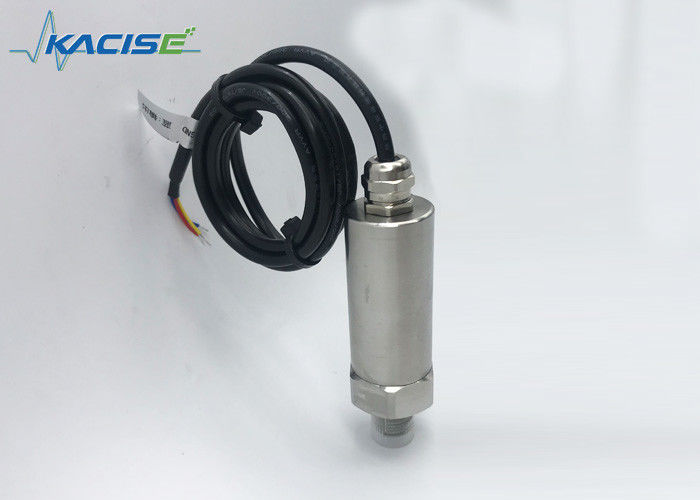

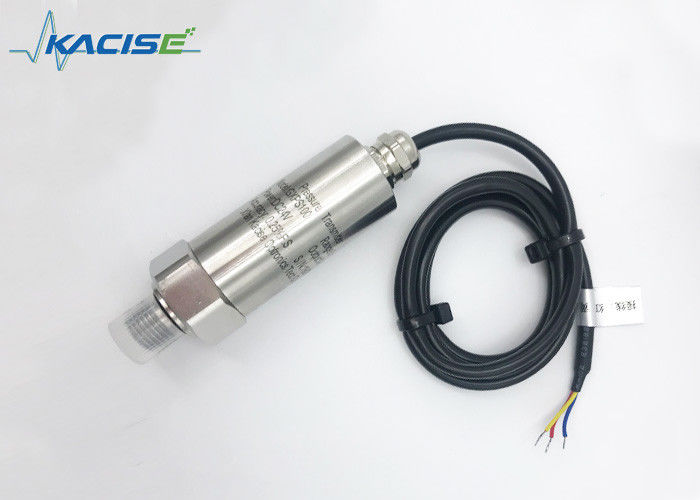

GXPS100 universeller piezoresistiver Drucktransmitter

Merkmal
☆Genauigkeit: 0,5% F.S.
☆Importieren von hochwertigem Kern
☆Mehrfachdruckbereich und Ausgangssignal
☆Verschiedene Steckverbinder und Druckanschlüsse
☆Nichtpolaritäts 2-Leitungstrom-Ausgang
☆Gleichzeit- und Wechselstromleistung
☆ CE-Zertifikat, explosionssicher

Anwendung
☆Gasspeicher
☆Kühlmaschine
☆Hydraulik und Schmierung
☆Konstante Wasserversorgung unter Druck
☆Rohrdruck
☆Gefäßdruck
☆Petrochemie
☆Industrielle Prozesssteuerung

Einleitung
Der Drucktransmitter der GXPS100-Serie ist für den zivilen und industriellen Gebrauch mit hohem Volumen geeignet.
Kostenwirksame Produkte, weit verbreitet in der Gas- und Flüssigkeitsdruckmessung, wie Wasser,
Öl, leichte ätzende Flüssigkeiten und Gase.
Das Produkt verwendet eine 1Cr18Ni9Ti-Edelstahlstruktur.
Berühmte Marke für die Diffusion von Öl gefülltem Druckkernkörper, spezieller Sensor
Instrumentierung Verstärkerkreis, der die Kalibrierung der Null- und Vollskala erleichtern kann.

Definition der elektronischen Schnittstelle und der Signale

Parameter

Bestellinformationen

GX-Typ-Bereich-Ausgabe-Leistungs-Druckanschluss-Elektrische Verbindung-Kabellänge-Paket
1.Typ: PS100=universeller Typ, PS100E=intrinsisch sicherer Modus, PS110=PS100+Anzeiger
2.Bereich: 0~0,2...60MPa, 0~2bar...600bar= die obere Grenze des Bereichs
3.Ausgang:: A=4~20mA, V=0~5Vdc, V05=0,5~4,5Vdc, V1=1~5Vdc, V2=0~10Vdc
4Leistung: 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
5.Druckanschluss: M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
6.Elektrische Verbindung: H=DIN43650-A, GX=GX16-7, C=Festkabelanschluss, CW=wasserdichte Verbindungsanlage
7.Kabellänge: XX m = XX Meter 1-150 m
8Verpackung: Bb, Schaum

Z.B. GXPS100-3MPa- A-0,5-DC24-P-Schaum
PS100, Prüfbereich 0-3MPa, Genauigkeit 0,5%, 24Vdc-Stromversorgung 4-20mA Ausgang, Druckanschluss mit M20X1.5, in Schaumstoff verpackt.
