Lc-Reihen-ovaler Gang-Strömungsmesser-Flüssigkeitsspiegel-Meter-Roheisen-Material 1,6 MPa-Druck

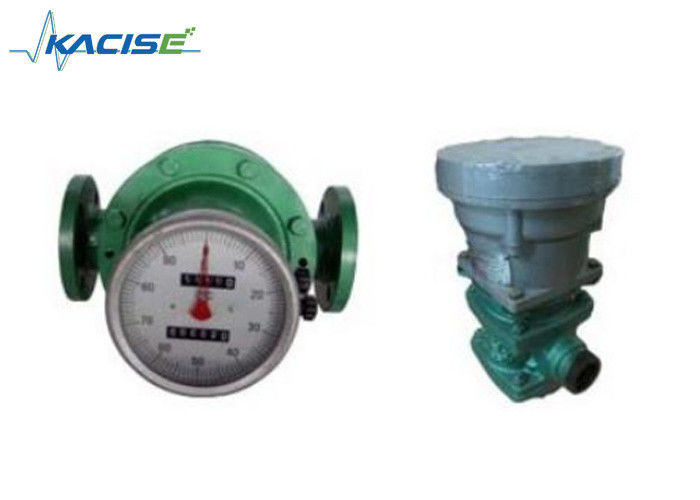

                                                                    LC-Reihe Oval Getriebe-Durchflussmesser


Einleitung

Die LC-Serie der ovalen Getriebe-Durchflussmesser steht als ein Flaggschiff-Produkt in unserem Unternehmen.mit einer Breite von mehr als 10 mm,Dieser Durchflussmesser, der für seine einfache Struktur, zuverlässige Leistung und hohe Genauigkeit bekannt ist, stellt keine besonderen Anforderungen an den Import und Export des Rohres.Es bietet eine große Viskosität im Messmedium und einen breiten Durchflussbereich..

Das ovale Getriebe-Durchflussmessgerät der LC-Serie findet in verschiedenen Branchen, darunter Erdöl, Chemie, Medizin, Transport und Lebensmittel, umfangreiche Anwendungen.Seine Vielseitigkeit macht es zu einer bevorzugten Wahl für die Flüssigkeitsdurchflussdetektion in Industrie und HandelDieser Durchflussmessgerät übertrifft insbesondere bei der Messung von Erdölbrennstoffen und ist somit besonders für Anwendungen in diesem Bereich geeignet.

Gebrauch

The LC-A type cast iron oval gear flow meter is extensively utilized for measuring various oil products and is particularly suitable for cast iron material that is resistant to corrosion in liquid mediums.
Der ovale Getriebe-Durchflussmesser aus Gussstahl des Typs LC-E ist für die Messung von Hochdruckmedien mit geringer Korrosionsfähigkeit ausgelegt.
Der mit einem Rotor aus Aluminiumlegierung ausgestattete, aus Gusseisen bestehende ovale Getriebe-Durchflussmesser des Typs LC-Q eignet sich zur Messung von Flüssigkeiten mit geringer Viskosität und geringer Korrosion, einschließlich Benzin.
Die LC-B- und C-Typen, die beide aus Edelstahl gefertigt sind, finden breite Anwendungen bei der Messung starker ätzender flüssiger Medien wie Säuren, Alkalien, Salzen und organischen Verbindungen.
Der LC-L-Typ aus Aluminiumlegierung ist ein kompaktes ovales Getriebe-Durchflussmessgerät, das häufig für die Messung von flüssigen Medien mit geringer Korrosionsfähigkeit wie Wasser verwendet wird.

Technische Parameter eines ovalen Getriebe-Durchflussmessers
Das Hauptbaustoffmaterial und der Nenndruck


2.Genauigkeit: 0,5 Grad, 0,2 Grad
3.Betriebstemperatur: LC-A ((-20°C~+60°C), LC-B, E, L ((-41°C~+60°C), 60°C~200°C kann angepasst werden.
4. Explosionssicher: ExiaIICT5, dIICT5
5. Durchflussbereich wie in der nachstehenden Tabelle gezeigt (Einheit: m3/h)


Anmerkung:Wenn die gemessene Viskosität der Flüssigkeit mehr als 2000 mpa.S beträgt, setzt der Durchflussmesser eine Viskosität von
Strömungsbereich oder Parameter verhandelbar.


andere spezielle ovale Getriebe-Durchflussmesser der Baureihe LC
Übersicht über den Fließzähler Far Eastone
Far Eastein ovaler Getriebe Flussmesser besteht aus Ontologie und dem Sender, Flüssigkeit im Rohrfluss
Das Strömungspulssignal oder das analoge Signal kann direkt in ein Strömungspulssignal oder analoge Signalleistung umgewandelt werden.
Wir haben eine Reihe von Anwendungen, die für die Bereitstellung von Signalen und unseres Anzeigegeräts oder eines anderen sekundären Geräts und eines unterstützenden Systems verwendet werden können.
- automatische Steuerung, Registrierung der Anpassung.
Technischer Index
1Genauigkeit: 0.5, 0.2
2. Arbeitstemperatur: allgemeine Arbeit in - 20 ~ + 60 °C)
3Der Sendertyp: GF, MF, Ag19
4Die Senderstruktur: BGF, FX, LC-13
Leichtgewicht Oval-Getriebe-Durchflussmesser Übersicht
Leichtgewichtige ovale Getriebe Durchflussmesser ist hauptsächlich zur Verringerung der Durchflussmesser bequeme Nutzung des Kunden und
Forschung und Entwicklung eines neuen Fließmessers, aufgeteilt in ein neues Lichtflussmesser.
(LC-L, LC-AL-Serie).Diese Serie von Durchflussmessern
neuartiges Design, leichtes Gewicht, einzigartiges und schönes Aussehen, bequeme Montage, hohe Genauigkeit, große
Mittel- und Kleinstromlinearstabilität, Wiederholbarkeit ist gut Warte auf eine Eigenschaft.
Technischer Index
1Genauigkeit: 0.5, 0.2
2Der Nenndruck: 1,6 MPa
3. Die anderen technischen Parameter: siehe LC - Serie A
4. Hauptbestandteile in der folgenden Tabelle

Wärmeschutzjacke der LC-U-Serie, ovaler Zugflussmesser

Um die Herausforderungen zu bewältigen, die durch Medien entstehen, die bei Raumtemperatur oder Kondensation unter bestimmten Temperaturbedingungen während des Rohrleitungstransports und der Verkehrsüberwachung anfällig sind,es ist üblich, ein Heizsystem für das Rohrleitungsmedium zu installierenDieses System stellt sicher, daß das Medium geschmolzen und ausreichend erhitzt bleibt.Wir haben ovale Getriebe Flussmesser mit Isolationsjacke entwickelt.

Diese Konstruktion umfasst eine Isolationsmantel um die Meterhülle, die eine Isolationsschicht zur Erleichterung des Flusses der verfestigten Medien und zur Aufrechterhaltung einer bestimmten Temperatur bietet,Sicherstellung des normalen Betriebs des DurchflussmessersDie Isolationsmantelstruktur kann auch vor dem Filter eingesetzt werden, wenn das ovale Getriebe-Durchflussmessgerät installiert ist.Die Ein- und Ausstruktur der Isolationsmantel ist typischerweise mit einer Flansche des Kalibers DN15 ausgelegtDer Nenndruck für die Isolationsmantel beträgt 0,5 MPa.aber es kann auch angepasst werden, um spezifische Kundenanforderungen zu erfüllen.

Mechanischer quantitativer ovaler Zugstrommesser der Baureihe LC-D

Der mechanische quantitativen ovale Getriebe-Durchflussmesser des Typs LC-D, auch als Durchflussmesser bezeichnet, ist ein spezialisiertes Gerät, das aus drei Hauptkomponenten besteht:und quantitativer Zähler.

Dieser Durchflussmesser ist für die präzise Messung des kumulierten Flüssigkeitsvolumens ausgelegt.das elektrische Steuerventil wird automatisch geschlossen oder geöffnet, die Anforderungen an die Steuerung der Durchflussmessung erfüllen.

Referenz für die Auswahl von Volumentrömmeterteilen und Strukturformen
Zähler und Zähler

1. Zähler: A, A1, J1, Z, A5, A6, M11, M12, S1, BELZ



2. Direktor: JT1, GT/F, Y1, Y2, G
3. Die Volumetrische Durchflussmesserkonfiguration ist wie folgt:





4Der Heizkörper wird für hohe Temperaturen wie folgt verwendet:

Anmerkung:T ist ein Temperaturdurchflussmesser für 60-120 °C. Ohne Sender kann er auch ohne Heizkörper sein.
T1 ist ein Hochtemperatur-Durchflussmesser für 120-200 °C mit langem Heizkörper.
T2 ist ein Hochtemperatur-Durchflussmesser für 60-120 °C mit Sender und kurzem Heizkörper.
Ovaler Getriebe-Durchflussmesser Bestellinformationen




Anmerkung:
1. Wenn das ovale Getriebematerial und das Gehäusematerial gleich sind, ist es nicht notwendig, das ovale Getriebematerial zu berücksichtigen.
2. Material B-0Cr18Ni9Ti; C-0Cr18Nil2Mo2tI
3. Hinzufügen B vor dem Sender, bedeutet explosionssichere Sender.
4.Hochtemperaturzähler müssen nicht mit Heizkörper sein, merken Sie einfach an.
Besondere Anforderungen:
