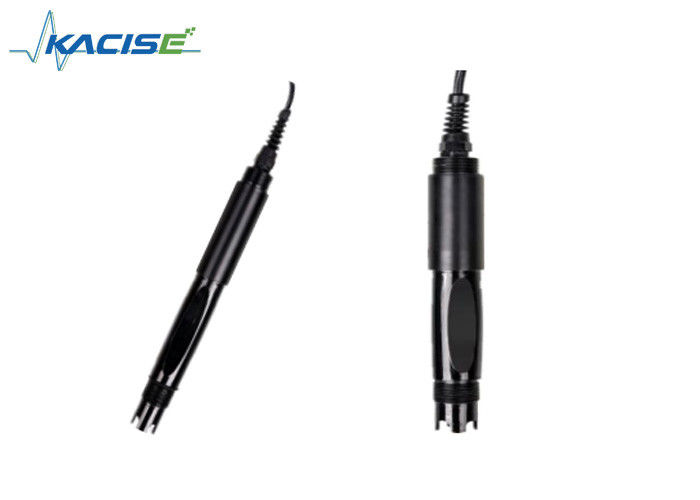

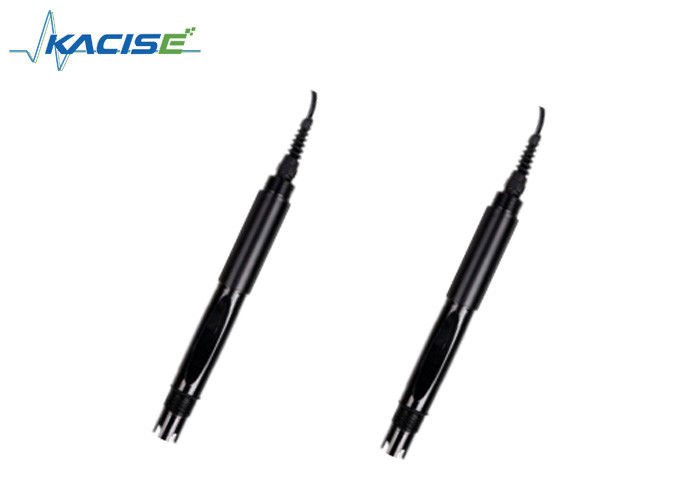

KWS-700 Online-PH-Sensor


Einleitung

Der KWS-700-Online-PH-Sensor wird in der Überwachung der Wasserqualität in der Umwelt, in Säure/Alkali/Salzlösung, chemischen Reaktionsprozessen, industriellen Produktionsprozessen,Es kann die Anforderungen der Online-PH-Messung für die meisten industriellen Anwendungen erfüllen..

Merkmal

Ausgang des Signals: RS-485 (Modbus/RTU-Protokoll).
Bequeme Verbindung mit Drittanbieterausrüstung wie PLC, DCS, industrieller Steuerungskomputer, Allgemeine Steuerung, papierloses Aufzeichnungsgerät oder Startbildschirm.
Doppel-Hochimpedanz-Differentialverstärker mit starker Anti-Interferenz und schneller Reaktion.

Die patentierte pH-Sonde, die interne Referenzlösung, sickert sehr langsam aus der mikroporösen Salzbrücke unter einem Druck von mindestens 100 KPa (1 Bar) aus.und seine vordere Blutung länger als 20 Monate andauertEin solches Referenzsystem ist sehr stabil und verlängert die Lebensdauer der Elektroden im Vergleich zu herkömmlichen industriellen Elektroden um den Faktor zwei.
Einfach zu installieren: 3/4 NPT-Rohrfäden für eine einfache Unterwasserinstallation oder Installation in Rohren und Tanks.

Technische Spezifikation

Abmessung

Installation und elektrische Anbindung

Einrichtung

Anmerkung: Der Sensor darf bei der Montage nicht verkehrt oder horizontal, mindestens in einem Winkel von 15° oder mehr, installiert werden.

Verkabelung

a) Rote Leitung - Stromkabel (12 ~ 24 V)
b) Schwarze Linie - Boden (GND)
c) Blaue Linie - 485A
d) Weiße Linie - 485B
e) Bares Draht - abgeschirmtes Draht
Nachdem die Verkabelung abgeschlossen ist, sollte sie sorgfältig überprüft werden, um vor dem Einschalten falsche Verbindungen zu vermeiden.

Spezifikation des Kabels: In Anbetracht der Tatsache, dass das Kabel lange Zeit in Wasser (einschließlich Meerwasser) eingetaucht oder der Luft ausgesetzt ist, hat es eine gewisse Korrosionsbeständigkeit.Der Außendurchmesser des Kabels beträgt Φ6 mm und alle Schnittstellen sind wasserdicht.

Instandhaltung

Verwendung und Wartung

Bei der Messung des pH-Sensors sollte er in destilliertem Wasser (oder deionisiertem Wasser) gereinigt werden.und das Filterpapier sollte verwendet werden, um Feuchtigkeit zu absorbieren, um zu verhindern, dass Verunreinigungen in die zu prüfende Flüssigkeit gelangen. 1/3 des Sensors in die zu prüfende Lösung eingebracht werden.
Der Sensor ist zu waschen, wenn er nicht benutzt wird, in einen Schutzhülle mit einer 3,5-mol/l-Kaliumchloridlösung zu legen oder in einen Behälter mit einem 3.5 mol/l Kaliumchloridlösung.
Überprüfen Sie, ob das Endgerät trocken ist. Wenn es befleckt ist, wischen Sie es mit absolutem Alkohol ab und trocknen Sie es. Vermeiden Sie ein langes Eintauchen in destilliertes Wasser oder eine Proteinlösung und vermeiden Sie den Kontakt mit Silikonfett.mit einem längeren SensorDer Sensor wird für eine lange Zeit verwendet. Bei Messfehlern wird der Sensor mit einem Messgerät ausgestattet.Es muss mit dem Messgerät zur Kalibrierung kalibriert werden..
Wenn die Kalibrierung und Messung während der Wartung und Wartung des Sensors nicht durchgeführt werden können, ist der Sensor ausgefallen. Bitte ersetzen Sie den Sensor.

Referenztabelle für den Standardpuffer Ph

Der tatsächliche Messwert und der Messstandard des Messgeräts haben manchmal einen Fehler von ± 1 Ziffer.

Kalibrierung

Anmerkung: Der Sensor wurde in der Fabrik kalibriert; wenn der Messfehler nicht überschritten wird, sollte die Kalibrierung nicht zufällig erfolgen.

a) Nullkalibrierung
Verwenden Sie 250 ml destilliertes Wasser in einem Messzylinder, gießen Sie in ein Becher, fügen Sie eine Packung Kalibrierpulver mit pH=6,86 hinzu, mischen Sie gleichmäßig mit einer Glasstange, bis das Pulver vollständig gelöst ist,die Lösung mit pH=6 konfigurieren.86, setzen Sie den Sensor in die Lösung, warten Sie 3 ~ 5 Minuten, nachdem der Wert stabil ist, sehen Sie, ob der angezeigte Wert 6,86 ist.Siehe Anlage zur Kalibrierungsanleitung .

b) Kalibrierung der Steigung
Für eine saure Lösung: Nehmen Sie 250 ml destilliertes Wasser in einen Messzylinder, gießen Sie es in einen Becher, fügen Sie eine Packung Kalibrierpulver mit pH=4,00 hinzu,Gleichmäßig mit einer Glasstange rühren, bis das Pulver vollständig gelöst ist, und konfigurieren Sie die Lösung topH=4.00 ; Warten Sie in der Lösung 3 bis 5 Minuten. Sobald der Wert stabil ist, prüfen Sie, ob der Wert 4.00 beträgt. Falls nicht, ist die Steigungskalibrierung erforderlich.Die Kalibrierungsanweisungen sind in der Anlage zu lesen..

Für die alkalische Lösung: Nehmen Sie 250 ml destilliertes Wasser in einen Messzylinder, gießen Sie es in einen Becher, fügen Sie ein Paket mit Kalibrierpulver mit pH=9,18 hinzu,Gleichmäßig mit einer Glasstange rühren, bis das Pulver vollständig gelöst ist, und konfigurieren Sie die Lösung auf pH=9.18; in die Lösung, warten Sie 3 bis 5 Minuten. Nachdem der Wert stabil ist, prüfen Sie, ob die Anzeige 9.18 ist. Falls nicht, ist die Steigung Kalibrierung erforderlich.Die Kalibrierungsanweisungen sind in der Anlage zu lesen..

Qualitätssicherung

Die Qualitätskontrollabteilungen verfügen über standardisierte Kontrollverfahren mit fortschrittlicher Erkennungsausrüstung und -instrumenten.und in strenger Übereinstimmung mit den Prüfverfahren für Produkte, die 72 Stunden Alterungstest durchlaufen, Stabilitätsprüfung, nicht als Fabrikstandardprodukte.

Die Empfängerin gibt die Produktsorte direkt mit einer Ausfallrate von 2% zurück, wobei alle entstandenen Kosten vom Lieferanten getragen werden.Die Referenznorm bezieht sich auf die vom Lieferanten bereitgestellte Produktbeschreibung..

Garantieren Sie die Warenmenge und die Geschwindigkeit der Lieferung.

Dienstleistungsverpflichtung

Das Unternehmen bietet einen lokalen Kundendienst innerhalb eines Jahres ab dem Verkaufstermin an, schließt jedoch Schäden aus, die durch unsachgemäße Verwendung verursacht wurden.Aber die Versandkosten müssen eingeschätzt werden.Wenn das Gerät unterwegs beschädigt wird, wird es von der Firma kostenlos repariert.


Anlage Datenübermittlung

1. Datenformat

Das Standarddatenformat für die Modbus-Kommunikation ist: 9600, n, 8, 1 (Baudrate 9600bps, 1 Startbit, 8 Datenbits, keine Parität, 1 Stopbit).
Parameter wie Baudrate können angepasst werden.

2. Informationsrahmenformat

a) Lesen von Datenanweisungen
06 03 xx xx xx xx
Adresse Funktionscode Registeradresse Anzahl der Register CRC-Checkcode (zuerst ein kleines Byte)
b) Lesen der Daten-Antwort-Rahmen
06 03 xx xx...... xx xx xx
Adresse Funktionscode Bytes Antwortdaten CRC-Checkcode (zuerst ein kleines Byte)
c) Schreiben von Daten-Instruktionsrahmen
06 06 xx xx xx xx
Adresse Funktionscode Registrierungsadresse Daten schreiben CRC-Checkcode (zuerst geringes Byte)
d) Schreiben Sie einen Datenreaktionsrahmen (selben Datenbefehlsrahmen)
06 06 xx xx xx xx
Adresse Funktionscode Registrierungsadresse Daten schreiben CRC-Checkcode (zuerst geringes Byte)

3. Registrierungsadresse

Anmerkung:
a) Modbus-Registeradresse nach dem Protokoll, das mit der Registrierungsart-Registerstartadresse definiert wurde (16 hex ist das tatsächliche Register der Startadressen in Klammern).
b) Bei Änderung der Sensoradresse ist die Sensoradresse im Rückgabebefehl die geändert neue Adresse.
c) Die Datendefinition, die beim Ablesen des Messwerts zurückgibt:
Die Kommission hat die Kommission aufgefordert,

2-Byte-Messung 2 Bytes-Messwert-Skala Nummer 2 Bytes Temperaturwert 2 Bytes Temperatur-Skala

Der Datentyp ist standardmäßig: Doppelbyte-Vollzahl, zuerst hohes Byte; andere sind optional als Fließkomma-Typen.
4. Befehl Beispiel

a) Lesen der Datenanweisung:
Funktion: Ermitteln des pH-Wertes und der Temperatur der Messsonde; die Einheit für pH ist pH; die Einheit für Temperatur ist °C.
Antragsrahmen: 06 03 00 00 00 04 45 BE;
Antwortrahmen: 06 03 08 00 62 00 02 01 01 00 01 24 59

Beispiel für das Lesen:

pH: 00 62 gibt den pH-Wert in Hexadezimalzahl an, 00 02 gibt an, dass der pH-Wert 2 hat
Dezimalstellen und wird auf einen Dezimalwert von 0,98 umgerechnet.
Temperaturwert: 01 01 gibt den hexadezimalen Temperaturwert an, 00 01 gibt an, dass
Der Temperaturwert hat 1 Dezimalstelle und wird in einen Dezimalwert von 25,7 umgerechnet.

b) Kalibrierungsanweisungen:

Null Kalibrierung
Funktion: Stellen Sie den pH-Null-Kalibrierungswert der Elektrode fest. Der Nullwert basiert auf dem pH-Standard 6,86.
Anforderungsrahmen: 06 06 10 00 00 00 8C BD
Antwortrahmen: 06 06 10 00 00 00 8C BD
Kalibrierung der Steigung
Funktion: Stellen Sie den Kalibrierwert der pH-Neigung der Elektrode fest; die Kalibrierung der Neigung wird in Kalibrierung des hohen und des niedrigen Punktes unterteilt und die alkalische Lösung wird am hohen Punkt gemessen.Die Säurelösung wird am unteren Punkt gemessen., wo die Standardlösung hier hoch ist.
Punkt 9.18pH, niedrige 4,00pH-Standardlösung der Kalibrierreferenz, Beispiele sind folgende:
Hohe Standardeinstufung 9.18 pH-Kalibrierung:
Anforderungsrahmen: 06 06 10 04 00 00 CD 7C
Antwortrahmen: 06 06 10 04 00 00 CD 7C
Niedrige Standardlösung 4,00 pH Kalibrierung:
Anforderungsrahmen: 06 06 10 02 00 00 2D 7D
Antwortrahmen: 06 06 10 02 00 00 2D 7D

c) Festlegen der Geräte-ID-Adresse:

Funktion: Einstellung der MODBUS-Adresse der Elektrode;
Das Beispiel ist wie folgt:
Antragsrahmen: 06 06 20 02 00 01 E3 BD
Antwortrahmen: 06 06 20 02 00 01 E3 BD

5. Fehlerantwort

Wenn der Sensor den Hostbefehl nicht korrekt ausführt, gibt er folgende Formatinformationen zurück:

a) CODE : 01
03 Daten sind falsch
b) COM: Empfangener Funktionscode
