4 - 20mA ausgegebener Flüssigkeitsspiegel-Meter-hygienischer Stimmgabel-Schwärzungsmesser-Isolationswiderstand

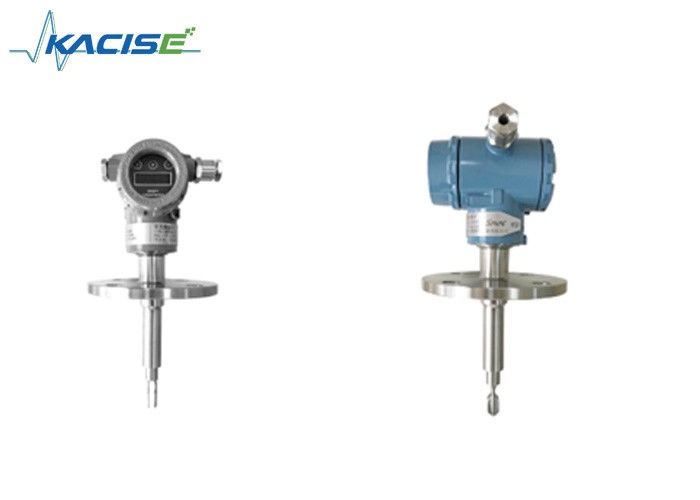

Schwärzungsmesser der Stimmgabel GXPS-KD100-3

Technische Spezifikationen

Maße und Verbindung

Signalanschlüsse wird in ein Einzelteil des elektrischen Kastens eingestellt. Beim Verdrahten, entfernen Sie die Abdeckung am anderen Ende des Meters. Schließen Sie den Draht 24V und die gegenwärtige Signalader gemäß des Kennzeichens an. Gegenwärtige Signalader KANN NICHT in den gleichen Drahtschlitz mit Energiedraht gelegt werden und überschreitet NICHT durch irgendein starkes elektrisches Feld.
Das Konzentrationsmeter sollte Erdungskabel zur Sicherheit anschließen. Wenn der Isolationswiderstand überprüft wird

nehmen Sie bitte den Eingangsstrom weniger als 45V an. Der Höchstleistungsstrom übersteigt nicht 30mA.DC

Verbindungsmethode mit PLC

Verdrahtungsmethode mit Sekundär-disply Instrument

Anweisungen für die Einrichtung

Einrichtungsinformationen
GX-TD100-A-B-C-D-E-F
Ein messendes Medium
B-Mediumtemperatur
C, Installationsmodus (horizontal oder gerade, Rohr oder Lagerung)
D, mittlere Viskosität
E, ist dort jeder unreine Fremdkörper oder Sediment
F-Messbereich
G-, Faden-, Flansch- und Rohrgröße
H, Rohrmaterial
Entsprechend Ihrem Bedarf können wir die rechte Lösung zur Verfügung stellen, damit Sie wählen

Anwendung

Tankwagendichte- und -FüllstandErfassungssystem

               Magnetisch verursachtes und Vertrag abgeschlossenes Füllstandmessgerät

Die Tankstelle- und Öltankerüberwachung und das Managementsystem ist für das automatische Management von Öltanks bestimmt. Das System kann überwachen automatisch das Öl im Öl-Speicherung Behälter, wenn der Behälter versiegelt wird. Durch die automatische Echtzeitüberwachung der Ölparameter im Öl-Speicherung Behälter, werden die Betriebsbedingungen des Öl-Speicherung Behälters direkt, wie die Öl-Speicherung Kapazität im Behälter, die Temperatur des Öls, die Dichte und die dynamischen Änderungen der Ölquantität reflektiert. Stimmgabel-Dichtemeter unsere Firma, Füllstandmeter und Temperaturmeter sind auf den Öltank installiert, und die Parameter wie die Dichte, der Füllstand, der Wasserspiegel, die Temperatur und die Ölquantität des Öls werden auf der Linie ermittelt.
Rohöl, Heizöl und Brennstoff werden von der Raffinerie zum Endbenutzer durch ein komplexes Verteilersystem transportiert. Es ist notwendig, die Art des Öls zu bestimmen, da verschiedene Arten des Öls durch verschiedene Verteilersysteme überschreiten. Das Öl wird auf den passenden Produktbehälter am Entladungsende des Systems verwiesen. Genaue und zuverlässige Schnittstelleninspektion ist ein Muss, zu garantieren, dass jedes Produkt richtig im Lager gespeichert wird, da Produktverschmutzung sehr teuer ist. Während der Operation hat das Maß der Öldichte der Rohrleitung zwei grundlegende Methoden: statisches Maß und dynamisches (on-line) Maß. Statisches Maß wird im Allgemeinen erhalten, indem man die gesammelte Probe analysiert, um seine Dichte zu erhalten. Diese Methode ist in den Kosten niedrig, die in der Methode, hoch in der Maßgenauigkeit und hoch in der Entschließung einfach sind, aber sie kann die Änderung der Dichte in der Realzeit nicht reflektieren, und es gibt einen Einfluss der menschlichen Seite. Die Mängel der niedrigen Leistungsfähigkeit sind nicht imstande gewesen, den Bedarf der modernen Metrologie zu erfüllen.

Unter Verwendung des Stimmgabeldichtemeters, den dynamischen Staat hat zu messen etwas Vorteile: 1) hohe Leistungsfähigkeit, einfach, Automatisierung zu erzielen; 2) kleine Auswirkung von menschlichen Seiten; 3) gute Realzeit; 4) einfach zu installieren. Das Stimmgabeldichtemeter hat das bevorzugte Dichtemeter für die Entdeckung der Öldichte auf der Linie.
