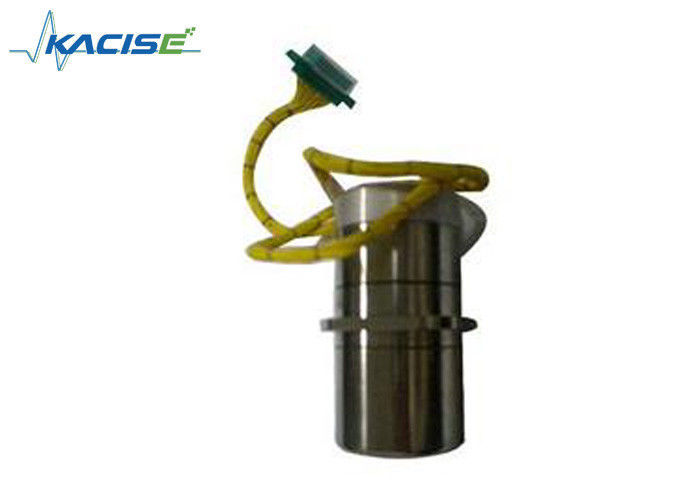

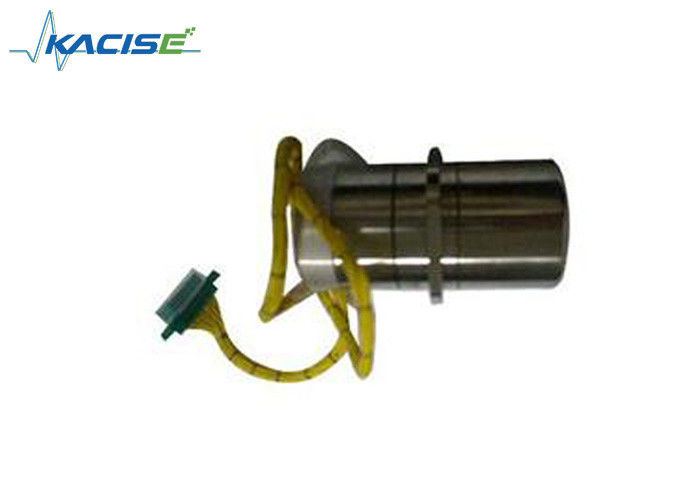

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range

  • KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
  • KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
Produktdetails:
Herkunftsort: China
Markenname: Kacise
Zertifizierung: CE
Modellnummer: KTG-50
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: Negotiable
Verpackung Informationen: Karton/Holzetui oder Kundenanträge
Lieferzeit: 5-8 Werktagen
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Versorgungsmaterial-Fähigkeit: 10000pcs/month
Kontakt
Ausführliche Produkt-Beschreibung
Gewicht: ≤250g Abmessungen: Φ50×76mm
Flansch: 52×52mm Ertragsteigung: 10~14mV/
Erschütterung: 5G Schock: ≥60g
Bandbreite: ≥70HZ Temperatur: -40~65℃

                                                          Dynamisches abgestimmtes Gyroskop der hohen Genauigkeits-KTG-50







Eigenschaft
Hohe Genauigkeit
Lange Nutzungsdauer
Breite Dynamikwerte
Hohe Zuverlässigkeit



Einleitung
KTG-50 ist für Wasseroberfläche, Landbügel-untensystem, das schnelle rechtweisend Nord-Suchen, Fernsehantenneverfolger und weit verbreitetes im Raumflugbügel-unteninertialsystem verwendet worden. Das Gyroskop kann für Land, Meer, Luftfahrt, Raumflugtransporter, Bügel-untenplattform-Haltungssystem auch benutzt werden.



Parameter



Parameter Spezielles. Wert Einheit
Energie Energie (Phase 3) 16&500 V u. Hz
Energie (1 Phase) 5&16000 V u. Hz
Leistung Gelegentlicher Antrieb ≤0.01 °/h
Antriebstabilität ≤0.3 °/h
Nichtlinear ≤0.5 %FS
Maximale Spurhaltungsrate ≥200 °/S
Nicht-G-empfindlicher Antrieb ≤15 °/h/g
G-empfindlicher Antrieb ≤8 °/h/g
Bandbreite ≥70 Hz
Torquer-Normierungsfaktor ≥680 °/h/mA
technologisch Synchronisierungsrate 10000 r/min
Einphaszeit ≤10 S
Ertragsteigung 10~14 Millivolt ‚
Primär-torquer 7±1 Ω
Sekundärdrehmoment 2±0.5 Ω
Körperlich Gewicht ≤250 g
Maße Φ50×76 Millimeter
Flansch 52×52 Millimeter
Arbeitsbereich Temperatur -40~65
Erschütterung 5 g
Schock ≥60 g



Installation
Produkte sollten installiert sein, um sicherzustellen, dass diese Achse X (Y) und die Maßbezugsachse, Installationsfehler sollte kleiner als 5' sein übereinstimmt.



Operation
die Produkte 1.Only, welche die passende Energie und verschlossene die SchleifenLeiterplatte zusammenbringen, um richtig zu arbeiten, BedarfsLeiterplatte, erklären bitte im Voraus.
2.When das Produkt unter normalem Gebrauch, sollten Sie die Energie, den Motor, über 10s anzustellen und dann die Aufverschlussschleife einschalten, damit die Produkte im Zustand der Endlosschleife; Abschaltung, Trennung schloss Schleife, damit das Produkt in der offenen Regelkreis- Operation ist, zu und trennt dann Stromversorgung.
3.Product, das, geschlossen in 20s angezogen wird, sollte das, Produkt zu rütteln vermeiden, der Installationsprozeß sollte Licht sein, leuchten, der Produktnichtzusammenstoß, Stoß.
4.Product im Gebrauch von dem Prozess wird ausschließlich verboten, um den Stecker zu ziehen.
5.Product im Gebrauch von dem Prozess, kann nicht zwischen externer Stromversorgung kurzschließen.
6.Abnormality tritt während des Gebrauches, sollte den Strom, Fehlerisolierung sofort abstellen, wenn die interne Störung des Produktes, der Kunde sofort meine Firma mitteilt, meine Firma auf, die durch die Reparatur organisiert wird.





KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 0



Maß

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 1      KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 2                       KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 3



Verbindungsstückdefinition

Die Sockelart: J30J-15T (Kabel length160~175mm)



Pin nein. Funktionsdefinition Anmerkung
1 Signalausgabe der X-Achse
2 Boden Für Erregungsenergie und -signale
3 X-Achsendrehmomentspule (das Ende)
4 Eine Phasenlokführerenergie Dort-Phase 16V, 500Hz
5 Sensor-Erregungsstromversorgung Singal-phase5V, 16KHz
6 Signalausgabe der Y-Achse
7 Y-Achsendrehmomentspule (der Anfang)
8 B-Phasenlokführerenergie Dort-Phase 16V, 500Hz
9 DC+15V Energie für Vorverstärker
10 DC-15V Energie für Vorverstärker
11 X-Achsendrehmomentspule (der Anfang)
12 NULL
13 NULL
14 C-Phasenlokführerenergie Dort-Phase 16V, 500Hz
15 Y-Achsendrehmomentspule (das Ende)



ANMERKUNG: Das selbe trifft auf J30J-21T zu, wenn Gebrauch anderer Sockel, bitte im Voraus erklärt.
