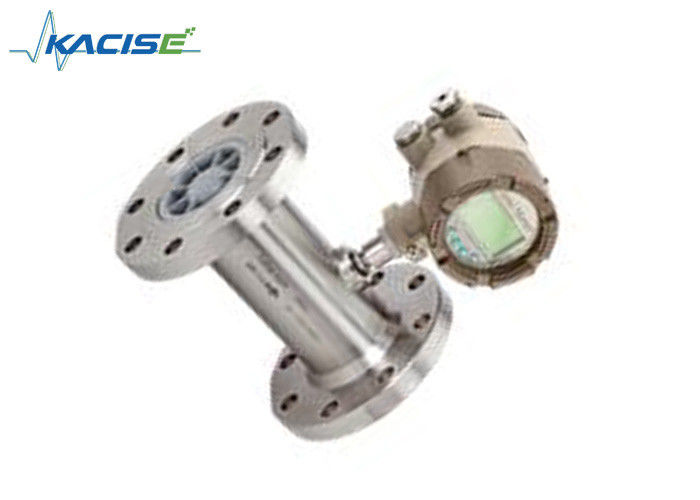

Ätzende Turbinen-Antiart Leistungsaufnahme der Strömungsmesser-hohe Genauigkeits-geringen Energie

Ätzende Turbinen-Antiart Leistungsaufnahme der Strömungsmesser-hohe Genauigkeits-geringen Energie

  • Ätzende Turbinen-Antiart Leistungsaufnahme der Strömungsmesser-hohe Genauigkeits-geringen Energie
  • Ätzende Turbinen-Antiart Leistungsaufnahme der Strömungsmesser-hohe Genauigkeits-geringen Energie
Ätzende Turbinen-Antiart Leistungsaufnahme der Strömungsmesser-hohe Genauigkeits-geringen Energie
Produktdetails:
Herkunftsort: China
Markenname: Kacise
Zertifizierung: CE
Modellnummer: KXLWQ
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: Negotiable
Verpackung Informationen: jede Einheit hat einzelnen Kasten und alle Kästen werden in den Standardpaketen verpackt, oder Kunde
Lieferzeit: 5-8 Werktagen
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Versorgungsmaterial-Fähigkeit: 10000pcs/month
Kontakt
Ausführliche Produkt-Beschreibung
Genauigkeit: ±1.5%, ±1.0% oder ±0.75% (Sonderauftrag des Bedarfs) Strecken-Verhältnis: 1:10; 1:20; 1:30
Mittlere Temperatur (℃): -30 ℃ | +80 ℃/-86°F | +176°F Getriebe-Abstand: Nicht mehr als 1000 m
Bus-Leitungs-Schnittstelle: M20×1.5 (F) Explosiv-sicherer Grad: ExdIIBT6
Schutz-Niveau: IP65 Stromversorgung: Sensor: +12V DC, +24V DC (optional)
Markieren:

Turbinenwasserstrommeter

,

Dieselkraftstoff-fluß Meter

                                                                     KXLWQ-Gasturbine-Strömungsmesser





Beschreibung
Die Operation des KXLWQ-Reihe Gasturbine-Meters basiert auf dem Maß der Geschwindigkeit des Gases. Das flüssige Gas wird durch die Meter beschleunigt und bedungen, die Abschnitt geraderichten. Die geraderichtenden Schaufeln bereiten das Gasflussprofil vor, indem sie entfernen. unerwünschter Strudel, Turbulenz und Asymmetrie vor den Gasflüssen zum Turbinenrad. Die dynamischen Kräfte der flüssigen flüssigen Ursache der Rotor zum sich zu drehen.



Das Turbinenrad wird an der Hauptwelle, mit spezieller hoher Präzision, niedrige Reibungskugellager angebracht. Das Turbinenrad hat schraubenartige Blätter, die einen bekannten Winkel im Verhältnis zu dem Gasfluß haben. Die konditionierten und beschleunigten Gas-Antriebe das Turbinenrad mit einer Winkelgeschwindigkeit, die mit der Gasgeschwindigkeit proportional ist.



KXLWQ-ReihenGasturbine-Strömungsmesser ist für Maß des Erdgases, des Kohlengases, des verflüssigten Gases und des Lichtkohlenwasserstoffgases, des etc. weit verbreitet.



Eigenschaften
Engagiertes Instrument für Gasmaß
Engagiertes Instrument für Öl u. Gas bereiten System auf
Hohe Genauigkeit: ±1.5%, ±1.0% oder ±0.75%
Gute Eintönigkeit
Prüfen Sie Temperatur, Druck und Fluss des gemessenen Gases; automatisches Lokalisieren und Ausgleich des Flusses; Anzeichen über Gasgesamtvolumen unter Standardstatus; Realzeitfrage der Temperatur, des Drucks, der Zeit und des Datums, des etc.
Eingebauter Druck- u. Temperaturfühler, hohe Sicherheitsleistung, Kompaktbauweise u. schöne Aussicht
Leistungsaufnahme der geringen Energie, mehr als 3 Jahre Nutzungsdauer für eine Lithiumzelle 3V 10AH
Instrumentieren Sie Faktor, den Gesamtflusswert, der für 10 Jahre nach Ausschalten gehalten wird



Spezifikationen

Parameter Beschreibung
DN (Millimeter) u. Verbindung 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, Verbindung 25, 40 mit 300 Flanschen verlegen Verbindung
Genauigkeit ±1.5%, ±1.0% oder ±0.75% (Sonderauftrag des Bedarfs)
Streckenverhältnis 1:10; 1:20; 1:30
Instrument-Material

Körper: SS304; Antreiber: rostfeste ABS oder hochwertiges Aluminium

Legierung; Indikator: Gussaluminium

Mittlere Temperatur (℃) -30°C ~+80°C/-86°F~ +176°F
Umgebungsbedingungen

Temperatur: - 20℃~ +60℃/-68°F | +140°F

Relative Luftfeuchtigkeit: 5% | 90%,

Atmosphärendruck: 86 | 106 KPa

Ausgangssignal

Sensor: Impulsfrequenzsignal, niedriger Stand kleiner als 0.8V, hohe Stufe

mehr als 8V

Übermittler: Zweidraht-Stromsignal DC-4-20mA

Stromversorgung

Sensor: +12V DC, +24V DC (optional)

Übermittler: +24V DC

Lokale Anzeichenart: eingebaute Zelle des Lithiums 3V

Signalübertragungs-Linie STVPV3×0.3 (3 Draht), 2×0.3 (Draht 2)
Getriebe-Abstand Nicht mehr als 1000m
Bus-Leitungs-Schnittstelle M20x1.5 (F)
Explosiv-sicherer Grad ExdIIBT6
Schutz-Niveau IP65



Messbereich u. Funktions-Druck



DN (Millimeter) Modell

Standardspanne

(m3/h)

Erweiterungs-Spanne (m3/h) Druck (MPa) Befestigung
DN25 KXLWQ-25   ------ W3 0.5-4 4,0

Flansch

(Faden)

------ W4 0.7-7 4,0
------ W5 1.5-15 4,0
S1 3-30 W1 1.5-30 4,0
S2 4-40 W2 2-40 4,0
DN40 KXLWQ-40 S1 5-50 W1 2.5-50 4,0 Flansch
S2 8-80 W2 4-80 4,0 (Faden)
DN50 KXLWQ-50 S1 10-100 W1 5-100 4,0 Flansch
S2 15-150 W2 8-150 4,0 Flansch
DN65 KXLWQ-65 S 15-200 W 10-200 1,6 Flansch
DN80 KXLWQ-80 S 15-300 W1 10-300 1,6 Flansch
W2 15-350 1,6 Flansch
DN100 KXLWQ-100 S 20-400 W1 15-400 1,6 Flansch
W2 20-500 1,6 Flansch
DN125 KXLWQ-125 S 20-800 W1 18-800 1,6 Flansch
W2 20-900 1,6 Flansch
DN150 KXLWQ-150 S 50-1000 W1 25-1000 1,6 Flansch
W2 50-1200 1,6 Flansch
DN200 KXLWQ-200 S 150-2000 W 80-2500 1,6 Flansch
DN250 KXLWQ-250 S 200-3000 W 150-3500 1,6 Flansch
DN300 KXLWQ-300 S 250-4000 W 200-4000 1,6 Flansch



Anmerkung 1: „Standardspanne“ bezieht sich den auf allgemeinen Messbereich (anwendbar für KXLWQ-N/A/B/C/D)
Anmerkung 2: „Erweiterungs-Spanne“ nur für „intelligenten integralen Gasturbine-Strömungsmesser“ oder „intelligenten integralen GasStrömungsmesser mit Temperatur- u. Druckausgleich (KXLWQ-B/C/D)



Instrument-Klassifikation

1. entsprechend Funktion, kann KXLWQ-Gasturbine-Strömungsmesser in 3 Arten unterteilt werden:
  Gasturbine-Strömungsmesswertgeber/Übermittler
  Intelligenter integraler Gasturbine-Strömungsmesser
  Intelligenter integraler Gasturbine-Strömungsmesser mit Temperatur- u. Druckausgleich

Beschreibung 2.Function
  Gasturbine-Strömungsmesswertgeber/Übermittler
  Diese Art TurbinenStrömungsmesser selbst hat keine lokale Anzeichenfunktion, nur Fernausgabeflusssignal unter Arbeitsstatus; niedriger Preis, Bändchen, passend für die Anwendung zusammen mit Sekundäranzeigenmeter, PLC, DCS, etc.
  Diese Art Turbinenströmungsmesser ist explosionssichere Art, ExdIIBT6.
  Entsprechend Ausgangssignal kann dieses Produkt zu KXLWQ-N u. zu KXLWQ-A geteilt werden                                                                                                            Ätzende Turbinen-Antiart Leistungsaufnahme der Strömungsmesser-hohe Genauigkeits-geringen Energie 0





KXLWQ-N KXLWQ-A
Anzeichen Kein Anzeichen Kein Anzeichen
Signalausgabe 3 Draht, Impuls unter Arbeitsstatus; hohe Stufe mehr als 8V, niedriger Stand kleiner als 0.8V 4-20mA unter Arbeitsstatus
Stromversorgung 12 oder DC 24V DC 24V
Explosionssicher ExdIIBT6 ExdIIBT6



Intelligenter integraler Gasturbine-Strömungsmesser

Integrales intelligentes

Meter

Zweispurige LCD-Anzeige
Kompaktbauweise Klare Lesung
Hohe Zuverlässigkeit Beeinflußt nicht durch Aussenbord-Stromversorgungsanlage
Anti-Beleuchtung Niedrige Kosten





Ätzende Turbinen-Antiart Leistungsaufnahme der Strömungsmesser-hohe Genauigkeits-geringen Energie 1

Entsprechend Stromversorgung ob mit Fernsignalausgabe, diese Art
TurbinenStrömungsmesser kann zu KXLWQ-B u. zu KXLWQ-C geteilt werden.



  KXLWQ-B KXLWQ-C
Anzeichen Strömungsgeschwindigkeit u. Gesamtfluß Strömungsgeschwindigkeit u. Gesamtfluß
Signalausgabe nein 4-20 MA, Impuls
Stromversorgung Zelle des Lithiums 3V External DC-24V
Explosionssicher ExdIIBT6 ExdIIBT6



Intelligenter integraler Turbinen-Strömungsmesser mit T&P-Ausgleich
KXLWQ-S Art Gasturbine-Strömungsmesser hat eingebaute Temperatur u. Druck
Sensor und intelligentes Zählwerk.

Anzeichen Strömungsgeschwindigkeit, täglicher wachsender Fluss, wachsender totalfluß, Temperatur, Druck und Batteriekapazität
Signalausgabe 4-20mA, Impuls, Protokoll des IP-Kartensignals RS485
Stromversorgung Eingebaute Lithiumzelle u. externes 24VDC
Explosionssicher ExdIIBT6





Ätzende Turbinen-Antiart Leistungsaufnahme der Strömungsmesser-hohe Genauigkeits-geringen Energie 2



Einrichtungsinformationen
Modell sollte entsprechend Nenndruck, mittlerem maximalem Druck, mittlerer Temperatur, mittleren Komponenten, Flussstrecke und Signalausgabe vorgewählt werden.
Funktionsflussstrecke sollte (20% bis 80%) Qmax sein.
Standardsignalausgabe: Impulskennzeichen (WS) gab Draht 3 aus, das Standardflusssignal (IC-Karte) ausgegeben oder Ertrag der Kommunikation RS485; spezifizieren Sie bitte bei der Einrichtung.

Modell Anmerkungen
KXLWQ
Art N           Sensor-Art: +12V oder 24V, gaben Impulskennzeichen mit 3 Drähten aus
A           Übermittlerart: +24V, gab 2 Draht 4-20 MA aus
B           Intelligente Art: Lithiumzelle, lokales Anzeichen ohne Ertrag
C           Intelligente Art: +24V, lokales Anzeichen, Ertrag Zweidraht-4-20mA
S           Intelligente Art: T- u. p-Ausgleich integriert, lokales Anzeichen mit Fernsignal
DN 25         DN 25 Millimeter
40         DN 40 Millimeter
50         DN 50 Millimeter
65         DN 65 Millimeter
80         DN 80 Millimeter
100         DN 100 Millimeter
125         DN 125 Millimeter
150         DN 150 Millimeter
200         DN 200 Millimeter
250         DN 250 Millimeter
300         DN 300 Millimeter
Strecke W (x)       Erweiterungsstrecke, sehen Tabelle 2
S (X)       Standardstrecke, sehen Tabelle 2
Körper-Material S     Edelstahl
L     Aluminiumlegierung
T     Besonders angefertigt
Antreiber-Material S   Rostfeste ABS
L   Aluminiumlegierung
T   Besonders angefertigt
Medium N Keine spezielle Struktur
A Eingeweiht für Sauerstoff
B Eingeweiht für Druckluft



Ätzende Turbinen-Antiart Leistungsaufnahme der Strömungsmesser-hohe Genauigkeits-geringen Energie 3
