| Herkunftsort: | China (Festland) |
| Markenname: | Kacise |
| Zertifizierung: | certificate of explosion-proof, CE |
| Modellnummer: | GXEFM2000 |
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | jede Einheit hat einzelnen Kasten und alle Kästen werden in den Standardpaketen verpackt, oder Kunde |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück pro Woche |

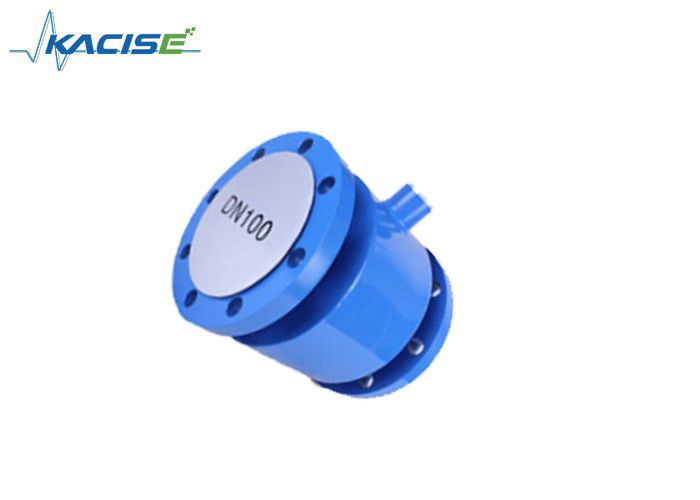

| Typ: | GXEFM2000 | Einsatzbereich: | Elektrisch leitfähige Flüssigkeiten |
|---|---|---|---|
| Messendes Prinzip: | Faradays Gesetz | Primärmesswert: | Fließgeschwindigkeit |
| Sekundärmesswert: | Volumenfluss | Produkt-: | Elektromagnetische Durchflussmesser |
| Markieren: | AbwasserStrömungsmesser,elektromagnetisches Wasserstrommeter |
||
Beschreibung:
1. Einfache Strukturen, Unternehmen, keine Beweglichteile und langes Operationsleben. (Garantie in 1 Jahre)
2. Keine abfangenden flüssigen Teile, kein Druckverlust und flüssige Verstopfung.
3. Keine mechanische Trägheit, schnelle Antwort und gute Stabilität, Anwendung in der automatischen Prüfung, Anpassung u. Kontrolle.
4. Messende Genauigkeit beeinflußt nicht durch körperliche Parameter wie Art, Temperatur, Viskosität, Dichte und Druck.
Parameter
| Rohrdurchmesser | DN6~DN2600 | |
| Genauigkeit | 0,3% (Wahl), 0,5%, 1,0% von F.S. | |
| Wiederholbarkeit | Unter 0,25% | |
| Energie | Wechselstrom: 220V, 50-60Hz; DC: +24V (Wahl) | |
| Ausgangssignale | 4~20mA, Impuls, 0~5V | |
| Rohrverbindung | M20 * Faden 1,5 | |
| Kommunikationsschnittstelle | RS-232; RS-485; HIRSCH | |
| Operations-Druck | 1.0MPa, 1.6MPa, 4.0MPa, 16MPa (speziell) | |
| Flüssige Temperatur | -20°C~80°C, 80°C ~130°C, 130°C ~180°C abhängig von Futter-Material | |
| Umgebende Temperatur | Wandler -15°C ~50°C des Sensors -40°C ~80°C. | |
| Umgebende Feuchtigkeit | ≤ 85%RH (an 20C) | |
| Kabelausgang-Größe | M20×1.5 | |
| Stromversorgung | 220VAC±10%, 50-60Hz±1Hz, 24VDC±10%, Batterieleistung (3-5years) | |
| Leistungsaufnahme | ≤ 15W | |
| Schutz-Bewertungen | Fernart: Sensor IP68, Wandler IP65. | |
| Materialien | Elektrode | 316L (Edelstahl), Hastelloy C, Hastelloy B, Titan, Tantal, etc. |
| Zwischenlage | PTFE, weiches rubb äh, Hartgummi, F46, Rumpfstation, PUR. | |
| Messrohr | SS 304, Kohlenstoffstahl | |
| Flansch | Kohlenstoff stehlen, SS304 | |
| Grundring | 316L (Edelstahl), HC, Ti, Ta, Cu. | |
| Verbindung des Flansches |
Nationaler Standard GB9119-88 (DIN2051, BS4504), JIS, ANSI. Schraube. Drei-Klammer für gesundheitliche Anwendung Einfügungsart. |
|
| Ex-sicherer Schutz | Exde-ib II BT2 | |
| Qualitätskontrolle |
ISO9001-2008, CER |
|
Messverfahren
| Messendes Prinzip | Faradays Gesetz |
| Einsatzbereich | Elektrisch leitfähige Flüssigkeiten |
| Messwert | |
| Primärmesswert | Fließgeschwindigkeit |
| Sekundärmesswert | Volumenfluss |
Entwurf
| Eigenschaften | Völlig geschweißter wartungsfreier Sensor |
| Flanschversion mit vollem Bohrungsflussrohr | |
| Standard- sowie Hochdruckbewertungen | |
| Strecke des großen Durchmessers von DN15~3000 mit schroffen Zwischenlagen genehmigte für Trinkwasser | |
| Spezifische Einfügungslängen der Industrie | |
| Modularer Bau | Das Maßsystem besteht einem Strömungsmesswertgeber und aus einem Signalwandler. Es ist verfügbar, wie kompakt und als unterschiedliche Version |
| Kompakte Version | Mit Konverter 511B: Energie 110~240Vac |
| Mit Konverter 521B: 18~36V DC Spannung | |
| Mit W800L/W800W: Batterieleistung | |
| Fernversion |
In der Wandbergversion mit Konverter 211B (110~240Vac oder 221B Konverter 18~36V DC |
| Mit W800F-Konverter: Batterieleistung | |
| Messbereich | -12… +12m/s /-40.. +40ft/s |
Messende Genauigkeit
| Referenzbedingungen | Strömungsverhältnisse ähnlich en 29104 |
| Medium: Wasser | |
| Elektrische Leitfähigkeit: ≥300μs/cm | |
| Temperatur: +10~+30℃/+50~+80℉ |
| Einlass setion: ≥5DN | |
| Betriebsdruck: 1Bar/14.5psig | |
| Strömungsmesser-Genauigkeit | Standard: 0,5% der Rate |
| Optional: 0,2% der Rate |
Betriebsbedingungen
| Temperatur | |
| Prozesstemperatur | Hartgummizwischenlage: -5~+60℃ |
| Polypropylenzwischenlage: -5~+90℃ | |
| PTEF-Zwischenlage: -5~+120℃ | |
| Umgebende Temperatur | Standard (mit Aluminiumkonverterwohnung) |
|
-20~+60℃ (schützen Sie Elektrik gegen Selbsterhitzung mit umgebender Temperatur über 55℃ |
|
| Stroage-Temperatur | -20~70℃ |
| Druck | |
| En 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| Anderer Druck auf Anfrage | |
| ISO-Einfügungslänge | Optional für DN15~600 |
| ASME B16.5 | 1~24“: Rf 150lb |
| Anderer Druck auf Anfrage | |
| JIS | DN10~1000/2~40": 10K |
| Anderer Druck auf Anfrage | |
| Druckabfall | Geringfügig |
| Flüssig | |
| Physische Verfassung | Leitfähige Flüssigkeiten |
| Elektrische Leitfähigkeit | ≥5μs/cm |
| Zulässiger Gasinhalt (Volumen) | ≤5% |
| Zulässiger Rauminhalt | ≤70% |
Installationszustände
| Installation | Mach's gut, dass Strömungsmesswertgeber immer völlig gefüllt wird |
| Für ausführliche Information sehen Sie Kapitel „Vorsichtsmaßnahmen für Installation“ | |
| Strömungsrichtung | Vorwärts- und Rück |
| Pfeil auf Strömungsmesswertgeber zeigt positive Strömungsrichtung an | |
| Einlasslauf | ≥5 DN |
| Ausganglauf | ≥2 DN |
Prozessverbindung
| Flansch | |
| EN1092-1 | DN25~3000 in PN6~40 |
| ASME | 1~120" in 150 lbs Rf |
| JIS | 25~1000 in 10~20k |
| Entwurf der Dichtungsoberfläche | Rf |
| Andere Größen oder Druckbewertungen auf Anfrage | |
