Herkunftsort: | China (Festland) |
Markenname: | Kacise |
Zertifizierung: | certificate of explosion-proof, CE |
Modellnummer: | GXEFM2000 |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | jede Einheit hat einzelnen Kasten und alle Kästen werden in den Standardpaketen verpackt, oder Kunde |
Lieferzeit: | 5-8 Arbeitstage |
Zahlungsbedingungen: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 1000 Stück pro Woche |

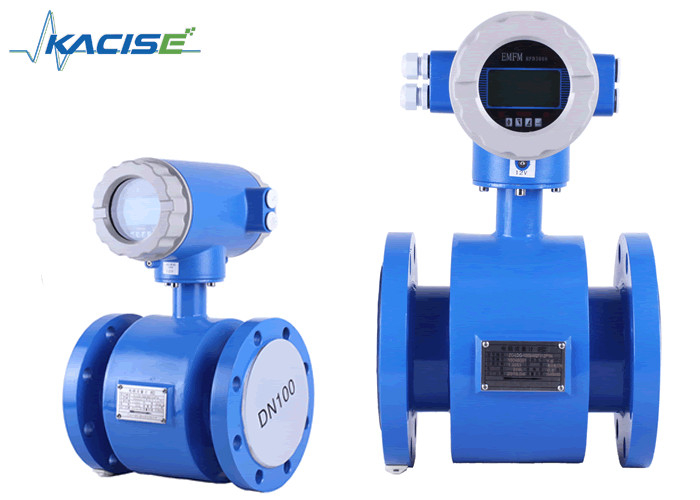

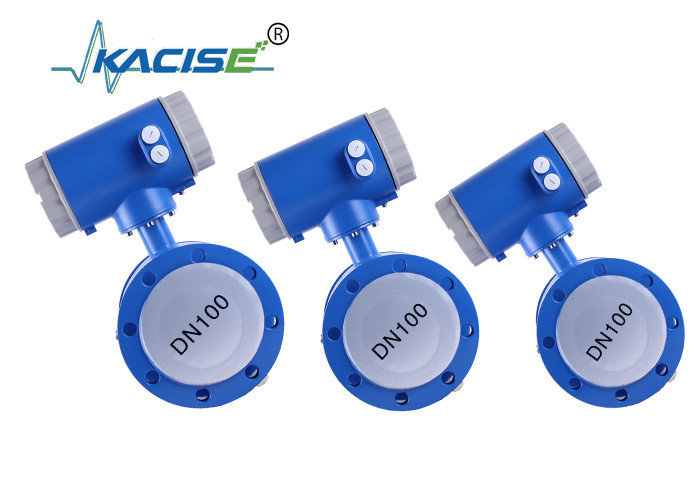

Name: | Genauer elektromagnetischer Strömungsmesser Digital | Produkt-: | Elektromagnetische Durchflussmesser |
---|---|---|---|
Typ: | Zertifikat von explosionssicherem, CER | Power Supply: | Standard-220VAC |
Produktname: | elektromagnetisches Strömungsmesser | Ausgang: | 4-20mA /RS485/HART/PROFIBUS DP |
Markieren: | AbwasserStrömungsmesser,elektromagnetisches Wasserstrommeter |
Eigenschaften
1. Einfache Strukturen, Unternehmen, keine Beweglichteile und langes Operationsleben.
2. Keine abfangenden flüssigen Teile, kein Druckverlust und flüssige Verstopfung.
3. Keine mechanische Trägheit, schnelle Antwort und gute Stabilität, Anwendung in der automatischen Prüfung, Anpassung u. Kontrolle.
4. Messende Genauigkeit beeinflußt nicht durch körperliche Parameter wie Art, Temperatur, Viskosität, Dichte und Druck.
5. Setzen Sie Teflon oder Gummizwischenlage und unterschiedliche Kombination des Elektrodenmaterials wie Hastelloy C, Hastelloy B, 316L und Titan ein und passen Sie den Bedarf von verschiedenen Medien an.
6. Liefern Sie viele Arten von Strömungsmessern wie Inline-Art und Einfügungsart, etc.
Nehmen Sie EEPROM-Gedächtnis an, um Operationsdaten-, sicheren und zuverlässigenschutz des Gedächtnisses zu messen.
7. Integrale Art elektromagnetische Strömungsmesser und Fernart elektromagnetische Strömungsmesser.
8. Lcd-Rücklichtanzeige mit hoher Klarheit. (Wahl: LED-Anzeige ist optional).
Technische Daten
Messverfahren
Messendes Prinzip | Faradays Gesetz |
Einsatzbereich | Elektrisch leitfähige Flüssigkeiten |
Messwert | |
Primärmesswert | Fließgeschwindigkeit |
Sekundärmesswert | Volumenfluss |
Entwurf
Eigenschaften | Völlig geschweißter wartungsfreier Sensor |
Flanschversion mit vollem Bohrungsflussrohr | |
Standard- sowie Hochdruckbewertungen | |
Strecke des großen Durchmessers von DN15~3000 mit schroffen Zwischenlagen genehmigte für Trinkwasser | |
Spezifische Einfügungslängen der Industrie | |
Modularer Bau | Das Maßsystem besteht einem Strömungsmesswertgeber und aus einem Signalwandler. Es ist verfügbar, wie kompakt und als unterschiedliche Version |
Kompakte Version | Mit Konverter 511B: Energie 110~240Vac |
Mit Konverter 521B: 18~36V DC Spannung | |
Mit W800L/W800W: Batterieleistung | |
Fernversion |
In der Wandbergversion mit Konverter 211B (110~240Vac oder 221B Konverter 18~36V DC |
Mit W800F-Konverter: Batterieleistung | |
Messbereich | -12… +12m/s /-40.. +40ft/s |
Messende Genauigkeit
Referenzbedingungen | Strömungsverhältnisse ähnlich en 29104 |
Medium: Wasser | |
Elektrische Leitfähigkeit: ≥300μs/cm | |
Temperatur: +10~+30℃/+50~+80℉ |
Einlass setion: ≥5DN | |
Betriebsdruck: 1Bar/14.5psig | |
Strömungsmesser-Genauigkeit | Standard: 0,5% der Rate |
Optional: 0,2% der Rate |
Betriebsbedingungen
Temperatur | |
Prozesstemperatur | Hartgummizwischenlage: -5~+60℃ |
Polypropylenzwischenlage: -5~+90℃ | |
PTEF-Zwischenlage: -5~+120℃ | |
Umgebende Temperatur | Standard (mit Aluminiumkonverterwohnung) |
-20~+60℃ (schützen Sie Elektrik gegen Selbsterhitzung mit umgebender Temperatur über 55℃ |
|
Stroage-Temperatur | -20~70℃ |
Druck | |
En 1092-1 | DN2200~3000: PN2.5 |
DN1200~2000: PN6 | |
DN200~1000: PN10 | |
DN65~150: PN16 | |
DN10~50: PN40 | |
Anderer Druck auf Anfrage | |
ISO-Einfügungslänge | Optional für DN15~600 |
ASME B16.5 | 1~24“: Rf 150lb |
Anderer Druck auf Anfrage | |
JIS | DN10~1000/2~40": 10K |
Anderer Druck auf Anfrage | |
Druckabfall | Geringfügig |
Flüssig | |
Physische Verfassung | Leitfähige Flüssigkeiten |
Elektrische Leitfähigkeit | ≥5μs/cm |
Zulässiger Gasinhalt (Volumen) | ≤5% |
Zulässiger Rauminhalt | ≤70% |
Installationszustände
Installation | Mach's gut, dass Strömungsmesswertgeber immer völlig gefüllt wird |
Für ausführliche Information sehen Sie Kapitel „Vorsichtsmaßnahmen für Installation“ | |
Strömungsrichtung | Vorwärts- und Rück |
Pfeil auf Strömungsmesswertgeber zeigt positive Strömungsrichtung an | |
Einlasslauf | ≥5 DN |
Ausganglauf | ≥2 DN |
Prozessverbindung
Flansch | |
EN1092-1 | DN25~3000 in PN6~40 |
ASME | 1~120" in 150 lbs Rf |
JIS | 25~1000 in 10~20k |
Entwurf der Dichtungsoberfläche | Rf |
Andere Größen oder Druckbewertungen auf Anfrage |
Einrichtungsinformationen
Vorbildlicher Suffix-Code | Beschreibung | ||||||||||
GXEFM3000 | -1200 | - COM | -4mA | - Hirsch | - DC | - Pint | - Teflon1 | - GR | - D1400 | - Exd IIC T6 GB | |
Durchmesser | - | Vier Digitals: zum Beispiel: 0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
Übermittler | - COM | Kompakte Art | |||||||||
- Rem | Fernart | ||||||||||
- Schläger | Batteriestromversorgungsart | ||||||||||
- PRO | prozesskontrollierte Art | ||||||||||
Signal Outpt | - N | Kein Ertrag | |||||||||
-4mA | 4-20mA | ||||||||||
- Pul | Impuls 1~5KHz | ||||||||||
-4Pul | 4~20mA/1~5KHz | ||||||||||
Kommunikation | - N | Keine Kommunikation | |||||||||
- Hirsch | HIRSCH | ||||||||||
- Umb. | MODBUS-RTU | ||||||||||
- PRO | PROFIBUS | ||||||||||
- GPRS | GPRS-Netz | ||||||||||
- CDMA | CDMA-Netz | ||||||||||
- WHRT | Drahtloser HIRSCH | ||||||||||
- Anderes | Sonderauftrag | ||||||||||
Stromversorgung | - Wechselstrom | 85V ~250Vac@46 ~63Hz nominales 20W |
|||||||||
- DC | 20~36VDC nominales 20W | ||||||||||
- Schläger | Batteriestromversorgung | ||||||||||
- Bat+ | Batterie +12Vdc verdoppeln Stromversorgung | ||||||||||
Anderes | spezieller Antrag | ||||||||||
Electorde-Material | -316L | Edelstahl 316L | |||||||||
- HasB | Hastelloy B | ||||||||||
- HasC | Hastelloy C276 | ||||||||||
- Pint | Platin | ||||||||||
- Ta | Tantal | ||||||||||
- Ti | Titan | ||||||||||
- WC | Wolframkarbid | ||||||||||
Zwischenlagenmaterial | - Rub1 | Neopren (- 20-60℃) | |||||||||
- Rub2 | Neopren (- 20-90℃) | ||||||||||
- Tef1 | polytetrafluroethylene (- 30-120℃) | ||||||||||
- Tef2 | polytetrafluroethylene (- 20-160℃) | ||||||||||
- P | Polyurethan | ||||||||||
- FVMQ | FVMQ | ||||||||||
- PFA | DFA | ||||||||||
- ETFE | Äthylen tetraflurorethylene | ||||||||||
Erdung des Ringes | - N | Kein Erdungsring | |||||||||
- GR | Erdung des Ringes | ||||||||||
- GE | Erdungskabel | ||||||||||
Nasses Teil Verbindungsmerkmal | - DXX | DXX: D06, D10, D16, D25, D40 D06: LÄRM PN6: D10: LÄRM PIN10D16: LÄRM PN16; D25: LÄRM PN25 D40: LÄRM PN40 usw. |
|||||||||
- AXT | AXT: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
- JX | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
- WF | Oblatenverbindung (verfügbar für DN2.5; DN6 Strömungsmesser) Körpermaterial: Edelstahl | ||||||||||
- TR | Drei-Klammer für gesundheitliche Art (Körpermaterial: Edelstahl) | ||||||||||
Explosiv-sicherer Grad | - Exd IIC T6 GB | Exd IIC T6 GB | |||||||||
- N | brauchen Sie nicht |
