KUW3000-C Dual Chnane IP68 Batteriebetriebener Ultraschall-Wasserflussmesser mit großem Durchmesser
Beschreibung
Der Ultraschalldurchflussmesser für den externen Klemm- oder Rohrteiltyp basiert auf dem Prinzip der "Geschwindigkeitsdifferenzmethode" und misst den Flüssigkeitsdurchfluss im Rohr.Es verwendet fortschrittliche Multipulstechnologie., digitale Signalverarbeitungstechnologie und Fehlerkorrekturtechnologie, so dass sich der Durchflussmesser an die Umgebung des Industriegeländes anpassen kann, bequemer, wirtschaftlicher, genauer Messen.
Nach dem Prinzip der Signaldetektion kann das Ultraschallflussmesser in die Verbreitungsgeschwindigkeitsdifferenzmethode (direkte Zeitdifferenzmethode, Zeitdifferenzmethode,Methode der Phasendifferenz und Frequenzdifferenz), Strahlmigrationsmethode, Dopplermethode, Kreuzkorrelationsmethode, Raumfiltermethode und Rauschmethode.
Ultraschallflussmesser und elektromagnetische Durchflussmesser sind, weil der Strömungskanal des Geräts nicht verhindert ist, nicht verhindernde Durchflussmesser.ist geeignet, um das Problem der Durchflussmessung einer Art Durchflussmesser zu lösen, vor allem in der großen Mund-Durchflussmessung hat mehr herausragende Vorteile, ist es eine der raschen Entwicklung einer Art Durchflussmesser.
Annehmen Sie ein Dual-Channel-Design, genaue und stabile Messung.
Genauigkeit < 1%.
Kann Fernüberwachung, eine Vielzahl von Signal-Ausgabe, basierend auf GPRS und HF-Design realisieren.
Die thermische Messung kann durch Anschließen von Wärmesensoren erfolgen.
Eigenschaften
1.Reichweite als Breite und weniger als 0,01 m/s Aufnahmeverkehr.
2.Rohrleitungsdesign für die fluidgeschichtete Doppelspurmessung, die Messung ist genau.
3. zeigt, dass große Menge an Informationen, mit Bildschirm Anzeige 9 Ziffern kumulativen Fluss und vier digitalen sofortigen Durchflussrate.
4. Konzept und Energieeinsparung, wie z. B. Luft- oder Flüssigkeitsstatisch für eine lange Zeit unter dem Instrument wird automatisch Energieeinsparung Funktion.
5. IP68 Schutzklasse Design, alle Teile vollständig versiegelt Schutz, auch Wasser kann lange arbeiten.
6. Entwurf auf die Zeit des Jahres, Monat, Tag haben eine kumulative Aufzeichnung und Datenerfassung Funktion.
7. verfügt über eine Vielzahl von Kommunikations-Schnittstellen; TTL-Puls-Ausgabe und USART-Schnittstellen, bequeme Verbindung mit anderen Geräten mit geringer Leistung; Standard-RS485-Schnittstelle;Infrarot-KommunikationsschnittstelleUnterstützung des Kommunikationsprotokolls CJ-188.
8. Unterstützt das Standard-MODBUS, M-BUS, HART-Kommunikationsprotokoll, Kommunikationsprotokoll von kompatiblen Haifeng ASC II Werften.
9. Ausgangssignal auf verschiedene Arten: Isolierung des Pulssignalausgangs (einschließlich Pulsäquivalent und programmierbarer Pulsbreite);
Kommunikation und Signalausgang
Anzeige und Bedienung
58*22mm LCD
Anzeigen des sofortigen Flusses, des kumulativen Flusses, der Zeit und verschiedener Arten von Arbeitsstatus
Unterstützung der bidirektionalen Durchflussmessung
Kann unmittelbaren und kumulativen Durchfluss unter der Vorwärts- und Rückwärtsrichtung separat messen
Ausgewählte Einheiten
Akkumulativer Fluss:M3,ft3,GAL,L
Momentane Durchflussmenge: M3/h, GPM, L/m
Smart Touch-Taste
Einfach mit dem Finger zu bedienen
Infrarot-Kommunikationsschnittstelle
Unterstützung der CJ-188-Kommunikation, Unterstützung der M-BUS- und MODBUS-Kommunikation und Unterstützung der Upgrade-Software
Parameter
| Artikel 1 |
Spezifikation |
| Standards |
Einheitliche Prüfverfahren für die Berechnung der Qualität der Produkte |
| Messflüssigkeit |
Wasser, Abwasser, Meerwasser ((andere Flüssigkeiten müssen angepasst werden)
Die Flüssigkeit sollte voll sein
|
| Durchschnittliche Temperatur |
0.1 ~ 30°C |
| Arbeitsumfeld |
Temperatur: -10 bis 45 °C°C; Luftfeuchtigkeit≤100% (RH) |
| Arbeitsdruck |
1.6MPa (optional 2,5MPa) |
| Die Empfindlichkeit von Vorstrom |
U3 |
| Die Empfindlichkeit der nachgelagerten |
D0 |
| Klima- und mechanische |
Klasse C |
| Klasse der elektromagnetischen Verträglichkeit |
Klasse E2 |
| Kommunikationsoberfläche |
RS485/USART/Infrarot |
| Ausgangssignal |
Zweiwege-OCT-Impulsausgang/TTL-Impulsausgang/Einweg-Ausgang 4~20mA |
| Stromversorgung |
Eingebettete Lithiumbatterien.6,19AhV) /DC8~36V Stromversorgung |
| Schutzklasse |
IP68, kann 2 Meter unter Wasser arbeiten |
| Digitale Anzeige |
Multi-Line 9 digitaler Akkumulationsstrom,
4 digitale Anzeige für den sofortigen Fluss, variiert von Zustandsanweisung und Einheiten.
|
| Datenspeicherung |
EEPROM/FLASH, automatisch Aufzeichnung des kumulierten Flusses der letzten 512 Tage |
| Messzyklus |
Messung: 1 Mal/Sekunde; Überprüfung: 4 Mal/Sekunde |
| Stromverbrauch |
10 Jahre Akkulaufzeit |
Durchflussbereich
|
Nennwert
Durchmesser
|
R |
Durchfluss ((m3/h) |
|
Start
Durchflussrate
|
Mindestwert
Durchflussrate
Q1
|
Übergangszeit
Durchflussrate
Q2
|
Dauerhaft
Durchflussrate
Q3
|
Überlastung
Durchflussrate
Q4
|
| DN15 |
200 |
0.003 |
0.0125 |
0.020 |
2.500 |
3.125 |
| DN20 |
200 |
0.0035 |
0.016 |
0.026 |
3.200 |
4.000 |
| DN25 |
200 |
0.007 |
0.020 |
0.032 |
4.000 |
5.000 |
| DN32 |
200 |
0.010 |
0.032 |
0.050 |
6.300 |
7.875 |
| DN40 |
200 |
0.015 |
0.100 |
0.160 |
20.000 |
25.000 |
| DN50 |
100 |
0.030 |
0.400 |
0.640 |
40.000 |
50.000 |
| DN65 |
100 |
0.059 |
0.630 |
1.008 |
63.000 |
78.750 |
| DN80 |
100 |
0.064 |
1.000 |
1.600 |
100.000 |
125.000 |
| DN100 |
100 |
0.094 |
1.600 |
2.560 |
160.000 |
200.000 |
| DN125 |
100 |
0.120 |
2.000 |
3.200 |
200.000 |
250.000 |
| DN 150 |
100 |
0.270 |
2.500 |
4.000 |
250.000 |
312.500 |
| DN200 |
100 |
0.315 |
4.000 |
6.400 |
400.000 |
500.000 |
| DN 250 |
100 |
0.508 |
4.000 |
6.400 |
400.000 |
500.000 |
| DN300 |
100 |
0.770 |
6.300 |
10.080 |
630.000 |
787.500 |

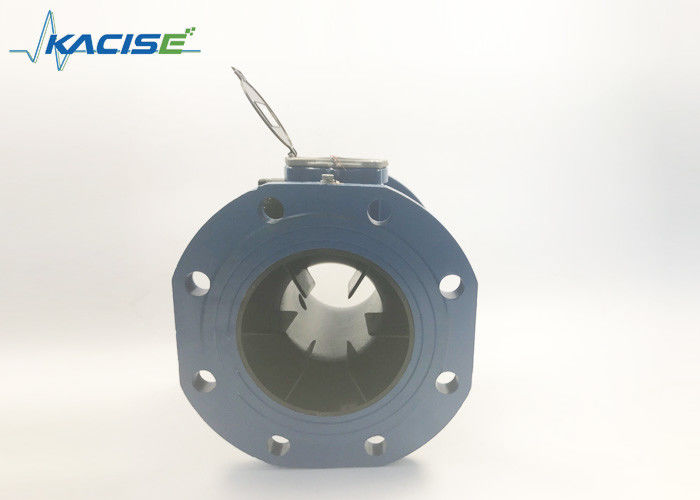

Produkte Bilder
Verpackung und Lieferung
Vorteil
1Ihre Anfrage wird in 24 Stunden beantwortet.
2, gut ausgebildete und erfahrene Mitarbeiter, die alle Ihre Anfragen fließend auf Englisch beantworten.
3, OEM&ODM, wir können Ihnen helfen, zu entwerfen und Ihre Anfrage wird in Produkt gestellt.
4Wir bieten Ihnen für Ihre einzigartigen Designs und einige unserer aktuellen Modelle den Vertrieb an.
5, Schutz Ihres Verkaufsbereichs, Designgedanken und aller Ihrer privaten Informationen.
6, Rabatte werden auf der Grundlage der Bestellmengen angeboten.
7Wir bieten kostenpflichtige Reparaturleistungen für Schäden an Zählern an, die nicht durch Herstellungsqualitätsprobleme oder Schäden an Zählern entstehen, die nicht unter die Garantie fallen.
KACISE entwickelt und produziert eine komplette Reihe von hochgenauen Ultraschall-Durchflussmessern, Ultraschall-Wassermessern und Ultraschall-Wärmemessern.Ein Innovator in Ultraschall-Flussmess- und SteuerungsproduktenKACISE-Produkte sind bekannt für ihre Genauigkeit, langlebige Haltbarkeit und für die Bereitstellung wertvoller und zeitnaher Messdaten.
