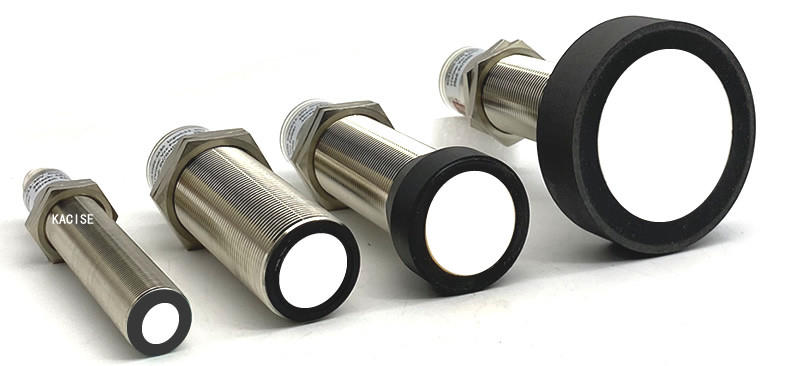

Ultraschall-Tankwasserstandssensor RS232/485 4-20mA Ausgang Signal niedrige Kostenpreis Ultraschall-Flüssigkeitsstandsmesser
1. - Ich weiß.rIch binEDie
AllgemeinesPECInKatzeIchon
| Sensorbereich |
100... 1000 mm |
| Anpassungsbereich |
|
| Nicht verwendbarer Bereich |
0... 100 mm |
| Standard-Zielplatte |
100 mm x 100 mm |
| Frequenz des Wandlers |
ca. 220 kHz |
| Antwortverzögerung |
ca. 50 ms |
InneresIchcatAusrüstung/oPerraSiehengmEJahre
| LED blau |
Einschalten |
|
LED-gelb
|
Angabe des Umschaltzustands
Blinken: Programmfunktion Objekt erkannt
|
|
LED rot
|
dauerhaft rot: Fehler Rot,blitzend: Programmfunktion,Objekt nicht erkannt |
EIch...ect- Ich weiß.Kalz spEckInKatzeIchon
| Betriebsspannung UB |
15... 30 V Gleichstrom, Welle 10 % SS |
| Stromzufuhr ohne Last I0 |
≤ 45 mA |
Ich...npAus
| Eingabetyp |
1 TEACH-IN-Eingabe |
|
Betriebsbereich A1: -UB... +1 V, Betriebsbereich A2: +6 V...
+UB
|
| Eintrittsimpedanz: > 4,7 kΩ; TEACH-IN-Programmpuls: ≥ 1 s |
OUTPSiet
| Ausgabeart |
1 Schalter-Ausgang E4, NPN NO/NC,programmierbar |
| Nennbetriebsstrom Ie |
200 mA, Kurzschluss-/Überlastschutz |
| Voreinstellung |
Schaltpunkt A1:70 mm Schaltpunkt A2: 800 mm |
| Spannungsabfall |
≤ 2,5 V |
| Wiederholungsgenauigkeit |
≤ 1 % |
| Schaltfrequenz f |
≤ 13 Hz |
| Histerese im Bereich H |
2 % der eingestellten Betriebsstrecke |
| Einfluss der Temperatur |
±1,5% des vollen Skalenwerts |
EinemIchent conDieSieheons
| Umgebungstemperatur |
-25...70°C (~248...343K) |
| Lagertemperatur |
-40...85°C ((233...358K) |
MEchEinIchcAl SpezifikationInKatzeIchon
| Verbindung |
V1-Anschluss ((M12×1), 4-Pin |
| Schutzgrad |
IP67 |
| Materielle Unterkünfte |
mit einer Breite von nicht mehr als 20 mm, |
| Übertrager |
Epoxidharz/höhlene Glaskugelmischung;
Schaumstoff aus Polyurethan, PBT-Abdeckung
|
2. DIchIch...nsIchaufs
3. EIch...EcktraufIchc IchntErfacE EinndsIchgnEinIch...s dEfinIchtIchon
4. BeschreibungIchptIchonof Siehensor Spaß.ctIchEinheiten
Anpassen des Parameters
Der Ultraschallsensor ist mit einem Schalter ausgestattet, der zwei lehrbare Schaltstellen aufweist.Während dieses Prozesses, LEDs geben Feedback, was anzeigt, ob der Sensor das Ziel erfolgreich erkannt hat.Der Sensor bietet die Flexibilität von acht verschiedenen Ausgabefunktionen.
Es ist wichtig zu beachten, dass der Schaltpunkt und die Einstelldistanz nur nach dem Einschalten des Stroms eingestellt werden können.Die interne Uhr sorgt dafür, dass keine Änderungen nach 5 Minuten eingeleitet werden können. Wenn es notwendig ist, den Schaltpunkt zu ändern, muss der Benutzer den gewünschten Abstand nach dem Neustart der Stromversorgung festlegen.Dies gewährleistet einen klaren und kontrollierten Einstellprozess für die Sensorkonfiguration.
TEEineCH- Ich...N wIchndowmodE, normEinIch...y-opinfSienctIchauf
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Austauschpunkt A1 mit - UB
- Setzen Sie das Ziel auf den Schaltpunkt.
- TEACH-IN-Schaltpunkt A2 mit + UB
TEEineCH- Ich...N wIchndoW modE, normEinIch...y-cIch...VerblüfftfSienctIchauf
- Setzen Sie das Ziel auf den Schaltpunkt.
- TEACH-IN Schaltpunkt A2 mit - UB
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Schaltpunkt A1 mit + UB
TEEineCH- Ich...NswDas istChIchnpoIchnt, normEinIch...y-opinfSien.c.Sieheauf
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Austauschpunkt A1 mit - UB
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände
aus dem Sensorbereich
-TEACH-IN-Schaltpunkt A2 mit + UB
TEEineCH- Ich...NswDas istChIchnpoIchnt, normEinIch...y-cIch...VerblüfftfSiencSieheauf
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie
Objekte aus dem Sensorbereich
- TEACH-IN Schaltpunkt A2 mit - UB
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Schaltpunkt A1 mit + UB
TEAC-IN große Hysterese-Intervall, normal geöffnet
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Schaltpunkt A1 mit + UB
- Setzen Sie das Ziel auf den Schaltpunkt.
- TEACH-IN Schaltpunkt A2 mit - UB
TEAC-IN großes Hystereseintervall, normal geschlossener Modus
- Setzen Sie das Ziel auf den Schaltpunkt.
- TEACH-IN-Schaltpunkt A2 mit + UB
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Austauschpunkt A1 mit - UB
TEEineCH- Ich...NdEtecSieheon von oBjects prEs istEnceNormaler offener Modus
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände
Sensorbereich
- TEACH-IN Schaltpunkt A2 mit - UB
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände
Sensorbereich
- TEACH-IN-Schaltpunkt A2 mit + UB
TEEineCH- Ich...NdEtecSieheon von oBjects prEs istEnceNormal geschlossener Modus
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Objekte aus dem Sensorbereich
- TEACH-IN-Schaltpunkt A2 mit +UB
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Objekte aus dem Sensorbereich
- TEACH-IN-Schaltpunkt A2 mit -UB
DEbenfallsEinSchnellen SatzSiehen von swDas istChIchnpSalbe
A1 = Blindbereich, A2 = Nominalentfernung
| LED DisPlays |
| Anzeigen in Abhängigkeit vom Betriebsmodus |
Rote LED |
Gelbe LED |
|
TEACH-IN-Übergangspunkt
Objekt erkannt
Kein Objekt erkannt.
Objekt unsicher ((TEACH-IN ungültig)
|
Ausblendet, aufblinkt
|
Ausblitze
abgeschaltet
|
| Normalbetrieb |
abgeschaltet |
Wechselzustand |
| Schuld |
auf |
Vorheriger Zustand |
5. Ich...nStaIch...Ich...EintIchon cSchlechteIchtIchaufs
Wenn der Sensor bei einer Umgebungstemperatur unter 0°C installiert ist, sollte er bei den Schutzmaßnahmen gut funktionieren.es muss in der Mitte des Gehäusefaden befestigt werden.
