Herkunftsort: | China (Festland) |
Markenname: | Kacise |
Modellnummer: | KXTUF |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | USD200~USD1000 |
Verpackung Informationen: | jede Einheit hat einzelnen Kasten und alle Kästen werden in den Standardpaketen verpackt, oder Kunde |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, T/T, Western Union, MoneyGram, D/A, D/P |
Versorgungsmaterial-Fähigkeit: | 10000pcs/month |
Genauigkeit: | 0.5 Grad, 0.2 Grad, 1 Grad | Produktbezeichnung: | TurbinenStrömungsmesser |
---|---|---|---|
Streckenverhältnis: | 1:15, 1:20, 1:10 | Sensor Mateiral: | 304, 316 ((l) Edelstahl usw. |
Anschlussmethode: | Flansche | Stromversorgung: | Dieselstrom von +12V, +24V (optional) |
mittlerer Temp.: | -20 bis 120 | Schutz: | IP65 |
Markieren: | Durchflussmesser für die Wärmeverteilung von Turbinen,Digitale Flüssigturbinenstrommesser |

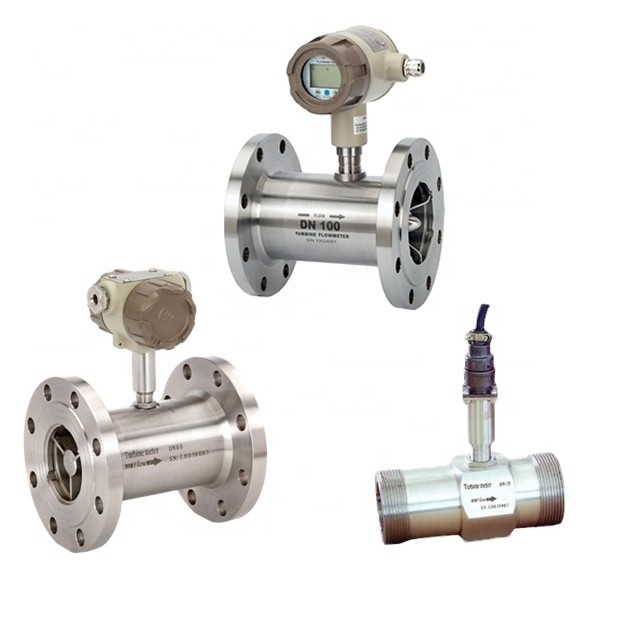

Digitale Hochtemperaturflüssigkeit Warmwasser Hochtemperatur Wärmeabbau Turbine billige Durchflussmesser China Lieferant
Beschreibung
KXTUF Turbinenflussmesser ist die Verwendung von fortschrittlichen Low-Power-Single-Chip-Mikroprozessor-Technologie entwickelt Turbinenflusssensor und Anzeige Totalizator Integration des neuen intelligenten Zählers,mit einer kompakten Struktur, intuitive Messwerte klar, hohe Zuverlässigkeit, ohne Eingriffe von außen, Blitzschutz, offensichtliche Kostenvorteile,es wird häufig verwendet, um das geschlossene Rohr und Edelstahl 1Cr18Ni9Ti zu messen, 2Cr13 und Corundum Al2O3, Karbid nicht korrodieren, und keine Fasern, Partikel und andere Verunreinigungen, kinematische Viskosität bei Betriebstemperatur weniger als 5 × 10-6m2 / s Flüssigkeit,für eine kinematische Viskosität von mehr als 5 × 10-6m2 / s Flüssigkeit, kann eine quantitative Steuerung, übermäßige Alarmierung usw. sein, ist ein idealer Durchflussmess- und Energiemesser.
Messobjekte: Öl, organische Flüssigkeiten, anorganische Flüssigkeiten, verflüssigtes Erdölgas, Erdgas, Kohlegas und kryogene Flüssigkeiten.
Durchflussmesser für TurbinenEin Durchflussmesser, der in der pharmazeutischen Industrie, in der Lebensmittelindustrie und in der Getränkeindustrie zur Messung, Batching, Kontrolle, Füllung usw. weit verbreitet ist.Drehteil des Durchflussmessers ist aus einem speziellen Material, das eine gute antikorrosive und rostfeste Leistung besitzt. Struktur des Durchflussmessers ist speziell entwickelt und stark genehmigt Genauigkeit und Wiederholbarkeit des Durchflussmessers. Produkt auch mit einfacher Wartung Verbindung,mit einer Breite von mehr als 20 mm,.
Eigenschaften
☆ Hohe Genauigkeit, im Allgemeinen bis zu ± 1% R, ± 0,5% R, hohe Genauigkeit bis zu 0,2% R
☆Gute Wiederholgenauigkeit, kurzfristige Wiederholgenauigkeit von bis zu 0,05% ~ 0,2%, bei der Handelsrechnung ist die bevorzugte Wahl des Durchflussmessers.
☆ Ausgang des Pulsfrequenzsignals, geeignet für den Totalizator und die Verbindung mit dem PC; keine Nullverschiebung und starke Störfestigkeit
☆ Hochfrequenzsignal ((3~4KHz) kann erhalten werden, die Signallauflösung ist stark.
☆ Weite Reichweite, mittlerer und großer Durchmesser bis 1:20, Kleinkaliber 1:10.
☆ Kompakte Struktur und bequeme Wartung
Spezifikations
Parameter | Wert | Einheit | |
Durchmesser |
Faden | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
Flansche (Klammer) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | mm | |
Genauigkeit | ±1, ±0.5, ±0,2 (auf maßgeschneidert) | % R | |
Reichweitenverhältnis | 1:10, 1:15, 1:20 | ||
Sensormaterial | 304, 316 ((l) Edelstahl usw. | ||
Arbeiten Umwelt |
Mittlere Temperatur. | -20 bis 120 | °C |
Umgebungstemperatur | -10 ~ 55 | °C | |
Relative Luftfeuchtigkeit | 5% bis 90% | ||
Atmosphärischer Druck | 86 bis 106 | KPa | |
Ausgang des Signals |
Sensor: Pulsfrequenzsignal, niedriges elektrisches Niveau≤0,8V, hohes Niveau≥8V Übertrager: zwei Leitungen, 4-20 mA Gleichstromsignal |
||
Kommunikationsoberfläche | RS485 | ||
Stromversorgung
|
Sensor: +12V Gleichspannung, +24V Gleichspannung (optional) Übertrager: +24 V Gleichstrom Lokale Anzeigetype: eingebaute 3V-Lithiumzelle oder +24VDC-Außeneinstellung |
||
Signalübertragungsdraht | STVPV3 × 0,3 (3 Drähte), 2 × 0,3 (2 Drähte) | ||
Übertragungsdistanz | Nicht mehr als 1000 | m | |
Schnittstelle der Signalleitung |
Grundtyp: Hausman-Anschluss oder Dreikerndraht; Explosionssicherheit: M20 × 1,5 (F) |
||
Explosionssicherheit |
Grundtyp: Explosionssicherheit; Explosionssicherheitstyp: ExdIIBT6 |
||
Schutzniveau | IP65 |
Messbereich und Arbeitsdruck
Durchmesser (mm) |
Standardbereich (m)3/h) | Erweiterte Reichweite (m)3/h) |
Normalverbindung Nenndruck (MPa) |
Spezielle Druckbezeichnung (MPa) (Flanzverbindung) |
DN4 | 0.04 bis 0.25 | 0.04 bis 0.4 | Schraubverbindung/6.3 | 10, 16, 25 |
DN6 | 0.1 bis 0.6 | 0.06 bis 0.6 | Schraubverbindung/6.3 | 10, 16, 25 |
DN10 | 0.2 bis 1.2 | 0.15 bis 1.5 | Schraubverbindung/6.3 | 10, 16, 25 |
DN15 | 0.6 ~ 6 | 0.4 bis 8 | Schraubverbindung/6.3 | 4.0, 6.3, 10, 16, 25 |
Flanschverbindung/2.5 | ||||
DN20 | 0.8 ~ 8 | 0.45 ~ 9 | Schraubverbindung/6.3 | 4.0, 6.3, 10, 16, 25 |
Flanschverbindung/2.5 | ||||
DN25 | 1 bis 10 | 0.5 ~ 10 | Schraubverbindung/6.3 | 4.0, 6.3, 10, 16, 25 |
Flanschverbindung/2.5 | ||||
DN32 | 1.5 bis 15 | 0.8 bis 15 | Schraubverbindung/6.3 | 4.0, 6.3, 10, 16, 25 |
Flanschverbindung/2.5 | ||||
DN40 | 2 bis 20 | 1 bis 20 | Schraubverbindung/6.3 | 4.0, 6.3, 10, 16, 25 |
Flanschverbindung/2.5 | ||||
DN50 | 4 ~ 40 | 2 bis 40 | Flanschverbindung/2.5 | 4.0, 6.3, 10, 16, 25 |
DN65 | 7 bis 70 | 4 ~ 70 | Flanschverbindung/2.5 | 4.0, 6.3, 10, 16, 25 |
DN80 | 10 bis 100 | 5 bis 100 | Flanschverbindung/2.5 | 4.0, 6.3, 10, 16, 25 |
DN100 | 20 bis 200 | 10 bis 200 | Flanschverbindung/2.5 | 4.0, 6.3, 10, 16, 25 |
DN125 | 25 bis 250 | 13 bis 250 | Flanschverbindung/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN 150 | 30 bis 300 | 15 bis 300 | Flanschverbindung/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN200 | 80 bis 800 | 40 bis 800 | Flanschverbindung/1.6 | 2.5, 4.0, 6.3, 10, 16 |
Abmessung
Diagramm 1 (DN4 bis DN10):Ein Turbinenflusssensor mit Gewindeanschluss (einschließlich gerader Rohrstrecke).
Diagramm2 (DN15 bis DN40):Schnurverbundene Durchflusssensorgrößenzeichnung.
Diagramm3 (DN4 bis DN10):Zeichnung des Flanschverbundener Turbinenstromsensors.
Anlageverfahren für Sensoren nach verschiedenen Spezifikationen, Anschluss mit Gewinde oder Flansche, die Anlageverfahren sind in Diagramm 1, 2, 3 dargestellt
Abmessungen der Anlage
Durchmesser ((mm) | L (mm) | G | K ((mm) | D (mm) | n(Loch) |
4 | 295 | G1/2 | |||
6 | 330 | G1/2 | |||
10 | 450 | G1/2 | |||
15 | 75 | G1 | Φ65 | Φ14 | 4 |
20 | 80 | G1 | Φ75 | Φ14 | 4 |
25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
32 | 140 | G2 | Φ100 | Φ14 | 4 |
40 | 140 | G2 | Φ110 | Φ18 | 4 |
50 | 150 | Φ125 | Φ18 | 4 | |
65 | 170 | Φ145 | Φ18 | 4 | |
80 | 200 | Φ160 | Φ18 | 8 | |
100 | 220 | Φ180 | Φ18 | 8 | |
125 | 250 | Φ210 | Φ18 | 8 | |
150 | 300 | Φ240 | Φ22 | 8 | |
200 | 360 | Φ295 | Φ22 | 12 |
Bestellinformationen
Modell | Anmerkungen | |||||||
KTF | ||||||||
DN | 4 | 4 mm | ||||||
6 | 6 mm | |||||||
10 | 10 mm | |||||||
15 | 15 mm | |||||||
20 | 20 mm | |||||||
25 | 25 mm | |||||||
32 | 32 mm | |||||||
40 | 40 mm | |||||||
50 | 50 mm | |||||||
65 | 65 mm | |||||||
80 | 80 mm | |||||||
100 | 100 mm | |||||||
125 | 125 mm | |||||||
150 | 150 mm | |||||||
200 | 200 mm | |||||||
Typ | N | Sensortyp: +12V- oder 24V-Leistung, Ausgang 3-Leiter-System-Pulssignal | ||||||
Eine | Transmittertyp: +24V Leistung, Ausgang 2 Leitungen 4-20 mA | |||||||
B | Intelligenter Typ: Lithiumzelle, lokale Anzeige, ohne Signallausgang | |||||||
C | Intelligenter Typ: +24V Strom, lokale Anzeige, 2 Leitungen 4-20mA/Pulsausgang | |||||||
C1 | Intelligenter Typ: +24 V Strom, lokale Anzeige, RS485-Kommunikation | |||||||
Protokoll | ||||||||
C2 | Intelligenter Typ: +24 V Strom, lokale Anzeige, HART-Protokoll | |||||||
Genauigkeit | 05 | 0.5 | ||||||
10 | 1.0 | |||||||
02 | 0.2 (Sonderbestellung, lange Lieferzeit) | |||||||
Reichweite | W | Erweiterter Messbereich | ||||||
S | Standardmessbereich | |||||||
Körpermaterial | S | 304 SS | ||||||
L | 316 (L) SS | |||||||
Explosionssicher | N | Nicht explosionssicher | ||||||
E | Explosionssicherheit, ExdIIBT6 | |||||||
Druckbewertung | N | Normal | ||||||
H (x) | Hoher Blutdruck |
