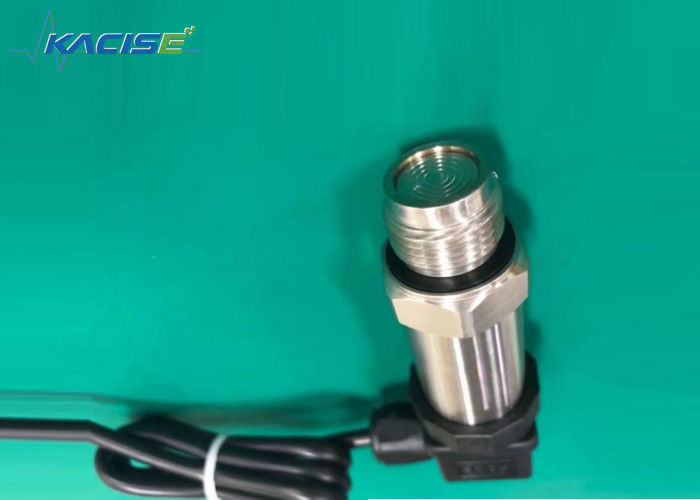

Membran 4-20mA des Hirschman-Verbindungsstückwasserleitungsdruck-Sensor-Wasserbehälter-Druckgebers MEMS gab Input 24V aus
Eigenschaft
DC&AC-Ertrag
Genauigkeit: 0.5%F.S
Kern der Importhohen qualität
Linie Stromabgabe der Nicht-Polarität 2
Verschiedener Verbindungsstück- und Druckhafen
Mehrfache Druckstrecke und Ausgangssignal
Das CER-Zertifikat, eigensicher verhindern explodieren
Anwendung
Erdölchemikalie
Schiffdruck
Rohrleitungsdruck
Gasspeicheranlage
Kältemaschine
Hydraulisch und Schmierung
Industrielles prozesskontrolliertes
Konstante DruckWasserversorgung
Einleitung
Das Arbeitsprinzip des Druck-Sensors ist, dass der Druck des gemessenen Wasserdrucks direkt nach der Membran des Sensors handelt, damit die Membran eine Mikroverschiebung produziert, die zum Wasserdruck proportional ist, damit der Widerstandswert der Sensor-Änderungen und die elektronische Schaltung die Änderung ermittelt und ein Standardmaßsignal entsprechend dem Druck umwandelt.
Druckgeber der Reihe GXPS100 ist ein Großserien-, Zivil- und industrieller Gebrauch, kosteneffektive Produkte. Weitverbreitet im Gas, flüssige Druckentdeckung, wie Wasser, Öl, milde ätzende Flüssigkeiten und Gase.
Das Produkt benutzt Struktur des Edelstahls 1Cr18Ni9Ti, importieren die international berühmte Marke der Diffusion des öl-gefüllten Druckkernkörpers, engagierter Sensor-Instrumentierungsverstärkerstromkreis, der erleichtern kann, um sein null und komplett zu kalibrieren.
Maße in Millimeter
Parameter
| Spezielles. |
Wert |
| Druckstrecke |
0~0.2MPa… 60MPa
2bar… 600bar
29psi… 8700psi
20000MmH20… 6118000mmH2O
1.97atm… 592atm
|
| Auflagedruck |
Nennwert vondruck 1,5mal (1.5X) |
| Abbruchdruck |
Nennwert vondruck 3mal (3X) |
| Genauigkeit |
±0.5%F.S (Pint 300 oder MARS für höhere Genauigkeit ist verfügbar) |
| Stabilität |
Typischer Wert 0.25%F.S, max. Wert: 0.4%F.S |
| Betriebstemperatur |
-40°C~120°C |
| Ausgleichstemperatur |
-10°C~70°C |
| Mittlere Kompatibilität |
Alles ätzende Medium kompatibel mit 1Cr18Ni9Ti |
| Elektrische Leistung |
System mit 2 Drähten |
System mit 3 Drähten |
| Ausgangssignal |
4~20mA |
0~5V |
1~5V |
0.5~4.5V |
0~10V |
| Stromversorgung |
10~30Vdc |
8~30Vdc |
5V (Verhältnis) |
11~30Vdc |
| Auflagedruck |
(U-10)/0,02 (Ω) |
>100kΩ |
| Isolierung |
>100M Ω@50V |
| Elektrische Stärke |
500V@60 zweites |
| Erschütterung/Auswirkung |
10g/5~2000Hz, Sinus 11ms der Äxte X/Y/Z20g |
| Druck dauerhaft |
2×106pressure Kreis @25°C |
| Anzeigenstrecke |
-999~1999@ (PT110&PT111) |
| Kontaktkapazität |
(24V, 1A) @PT111 |
| Elektrische Verbindung |
Hirsmann, Luftstecker, örtlich festgelegtes Kabel, Wasserbeweiskabel |
| Druckhafen |
M20×1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Druckart |
G, S |
Antwortzeit: 10ms |
| Zertifikat |
Eigensicherer Modus E, CER |
| EMI/EMC |
EMS: EN50081-1/-2; EMC: EN50082-2 |
GX-Art-Strecke-Ertrag-Energie-Druck-Hafen-elektrisches Verbindungkabel-Längepaket
- Art: PS100=universals-Art, eigensicherer Modus PS100E=, PS110=PS100+indicator
- Strecke: 0~0.2… 60MPa, 0~2bar… 600bar= die obere Beschränkung der Strecke
- Ertrag:: A=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
- Energie: 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
- Druckhafen: M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
- Elektrische Verbindung: H=DIN43650-A, GX=GX16-7, C=fixed-Kabelausgang, CW=waterproof-Gelenkausgang
- Kabellänge: M=XX XX Meter 1-150m
- Paket: Bb, Schaum
e.g. GXPS100-3MPa-A-0.5-DC24-P-Foam
PS100, Versuchsanlage ist 0-3MPa, Genauigkeit ist 0,5%, 24Vdc Ertrag der Stromversorgung 4-20mA, Druckhafen mit M20X1.5, der verpackte Schaum.
